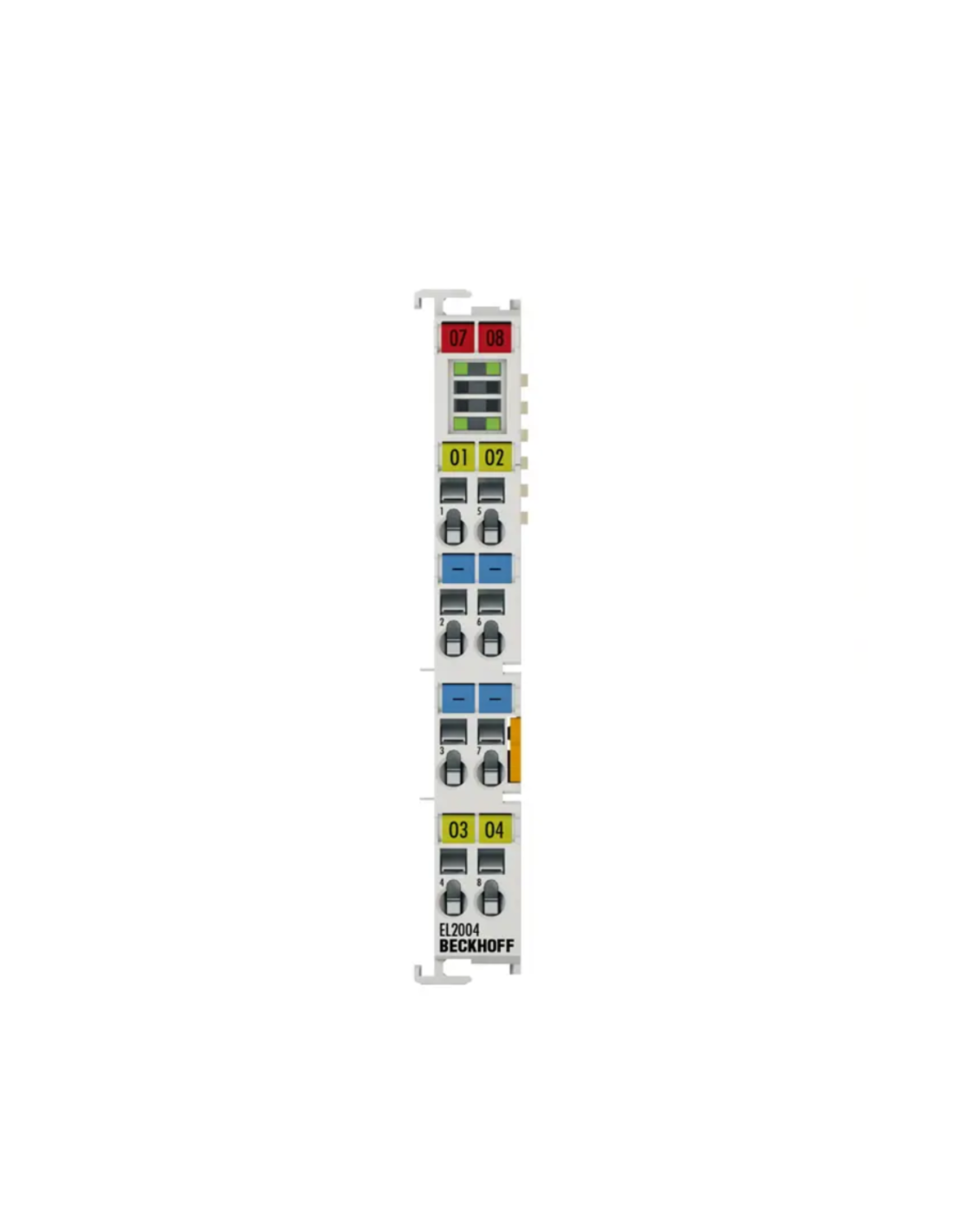

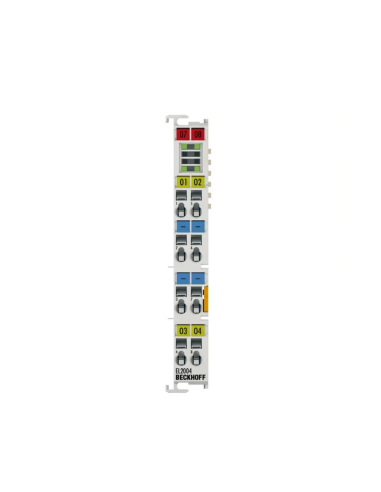

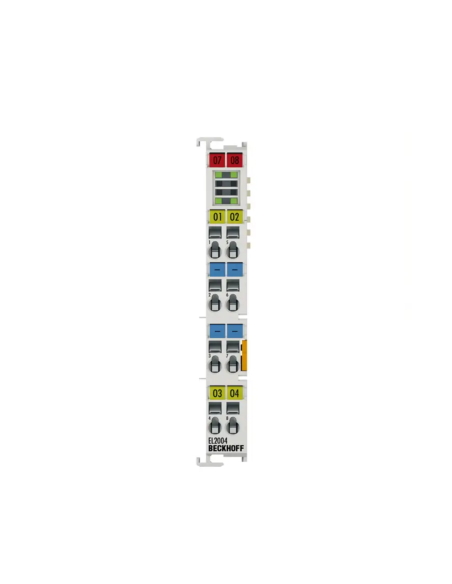

Beckhoff EL2004 ist ein 4-Kanal-Modul mit digitalen 24-V-DC-Ausgängen für EtherCAT-Terminals. Jeder der vier Ausgangskanäle ist mit einer Transistorsteuerung vom Typ Sourcing (PNP) ausgestattet, die für Ströme bis zu 0,5 A ausgelegt ist. Schutzvorrichtungen gegen Kurzschluss, Überlastung und Verpolung eliminieren das Risiko von Schäden und erhöhen die Lebensdauer des Systems. Jeder Kanal verfügt über eine LED-Anzeige, die den Signalstatus anzeigt, was die Diagnose erleichtert, ohne dass auf das Steuerungsprogramm zurückgegriffen werden muss.
Das Modul zeichnet sich durch eine schnelle Schaltzeit mit typischen Werten von TON ≈ 60 µs und TOFF ≈ 300 µs aus, was eine präzise Steuerung der Aktoren in Echtzeit ermöglicht. Einer der Hauptvorteile des EL2004 ist seine Kompatibilität mit dem EtherCAT-Bus, der eine Datenübertragung mit extrem geringer Verzögerung und vollständige Synchronisation in Echtzeitanwendungen ermöglicht. Dank der galvanischen Trennung von 500 V zwischen dem Buskreis und der Ausgangsseite gewährleistet das Gerät einen sicheren und stabilen Betrieb unter rauen industriellen Bedingungen.
Die kompakte Bauweise mit einer Breite von nur 12 mm ermöglicht die Montage einer großen Anzahl von E/A-Kanälen auf begrenztem Raum im Schaltschrank, und die einfache Installation auf einer Standard-DIN-Schiene verkürzt die Bauzeit des Schaltschranks. Das Modul verbraucht nur etwa 100 mA vom E-Bus, was es zu einer energieeffizienten Lösung macht, die für umfangreiche Automatisierungssysteme von Bedeutung ist. Die Zertifizierungen CE, UL, ATEX und IECEx erlauben den Einsatz des EL2004 sogar in explosionsgefährdeten Bereichen (II 3 G Ex nA IIC T4 Gc), was ihn zu einer vielseitigen Lösung für verschiedene Anwendungen macht – von Montagelinien über Transportsysteme bis hin zu Installationen in schwierigen, potenziell gefährlichen industriellen Umgebungen.
