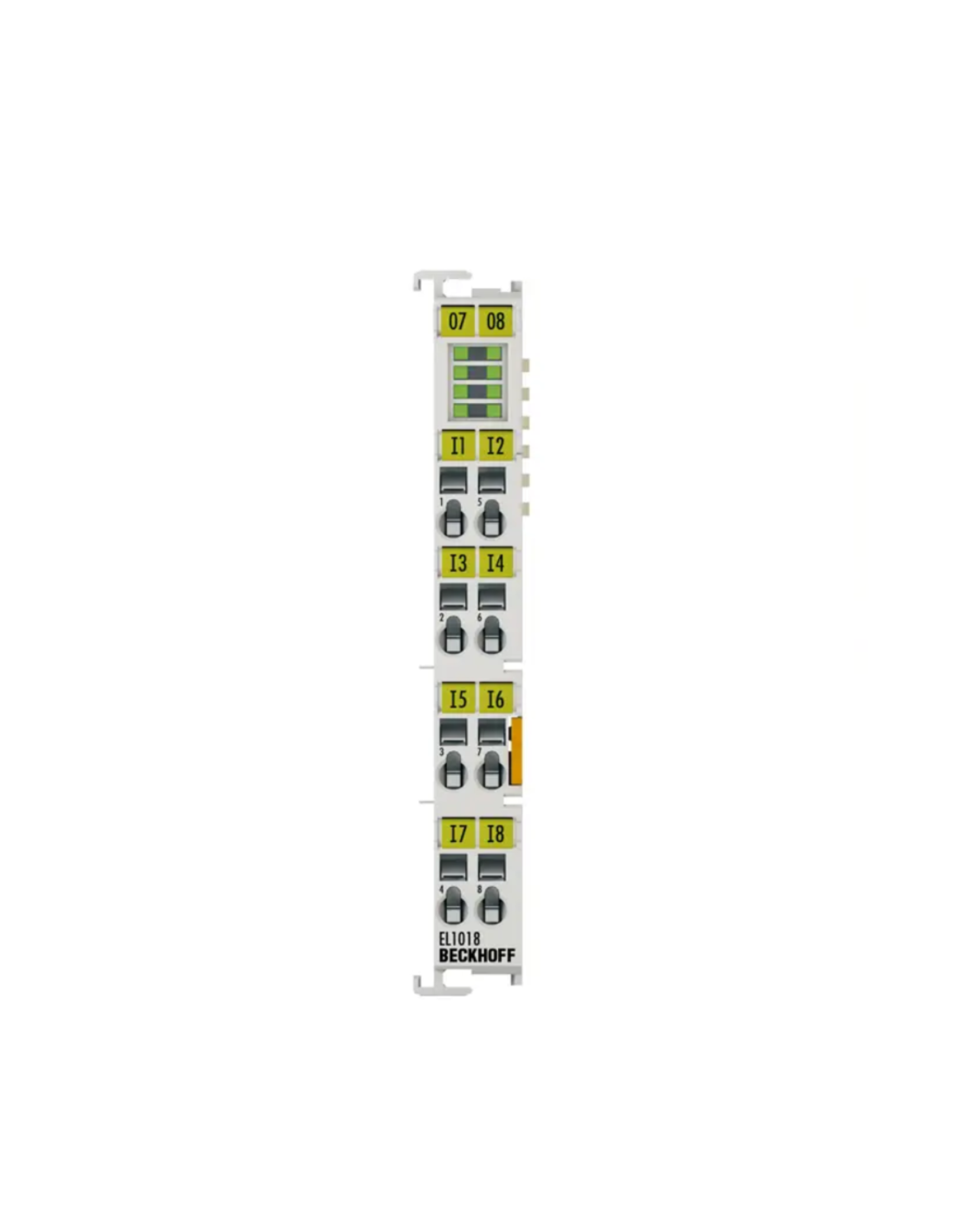

Beckhoff EL1018 ist ein 8-Kanal-Modul für digitale 24-V-DC-Eingänge der Serie EL10xx EtherCAT Terminals. Das Modul wurde für die präzise und schnelle Erfassung von Binärsignalen aus der Prozessebene entwickelt, die es anschließend isoliert an die übergeordnete EtherCAT-Steuerung weiterleitet. Das Modul ist mit acht Kanälen der Spezifikation EN 61131-2 Typ 1/3 ausgestattet, die die Zusammenarbeit mit einer Vielzahl von Sensoren ermöglichen – darunter induktive oder kapazitive Sensoren. Ein schneller Eingangsfilter mit einem Wert von 10 µs sorgt für eine nahezu sofortige Signalübertragung, was besonders bei dynamischen Anwendungen und der Synchronisation von Prozessen nützlich ist.
Jeder Kanal verfügt über eine eigene LED-Anzeige, die eine sofortige Diagnose des Signalzustands ohne zusätzliche Werkzeuge ermöglicht. Das Modul ist mit einer 500-V-Isolierung des EtherCAT-Busses von den Eingangskreisen ausgestattet, was elektrische Sicherheit und Schutz vor Störungen in rauen Industrieumgebungen gewährleistet.
- Eingangsspezifikation Typ 1/3
- Geringe Verzögerung dank schnellem Eingangsfilter 10 µs
- Kann für induktive oder kapazitive Sensoren verwendet werden
Das kompakte Gehäuse mit einer Breite von nur 12 mm, das auf einer Standard-DIN-Schiene montiert wird, ermöglicht eine effiziente Nutzung des Platzes im Schaltschrank. Bei einer Versorgungsspannung von 24 V DC (–15 %/+20 %) verbraucht es etwa 90 mA aus dem EtherCAT-Bus und die Sensorversorgung zusätzlich 2 mA plus Last, was es zu einer energieeffizienten Lösung macht. Das Modul EL1018 erfüllt die Industriestandards und ist nach CE, UL, ATEX Ex II 3 G Ex nA IIC T4 Gc, IECEx und DNV-GL zertifiziert. Der Temperaturbereich von –25 °C bis +60 °C ermöglicht den Einsatz in einer Vielzahl von Umgebungen – von Standard-Produktionshallen bis hin zu explosionsgefährdeten Bereichen.
