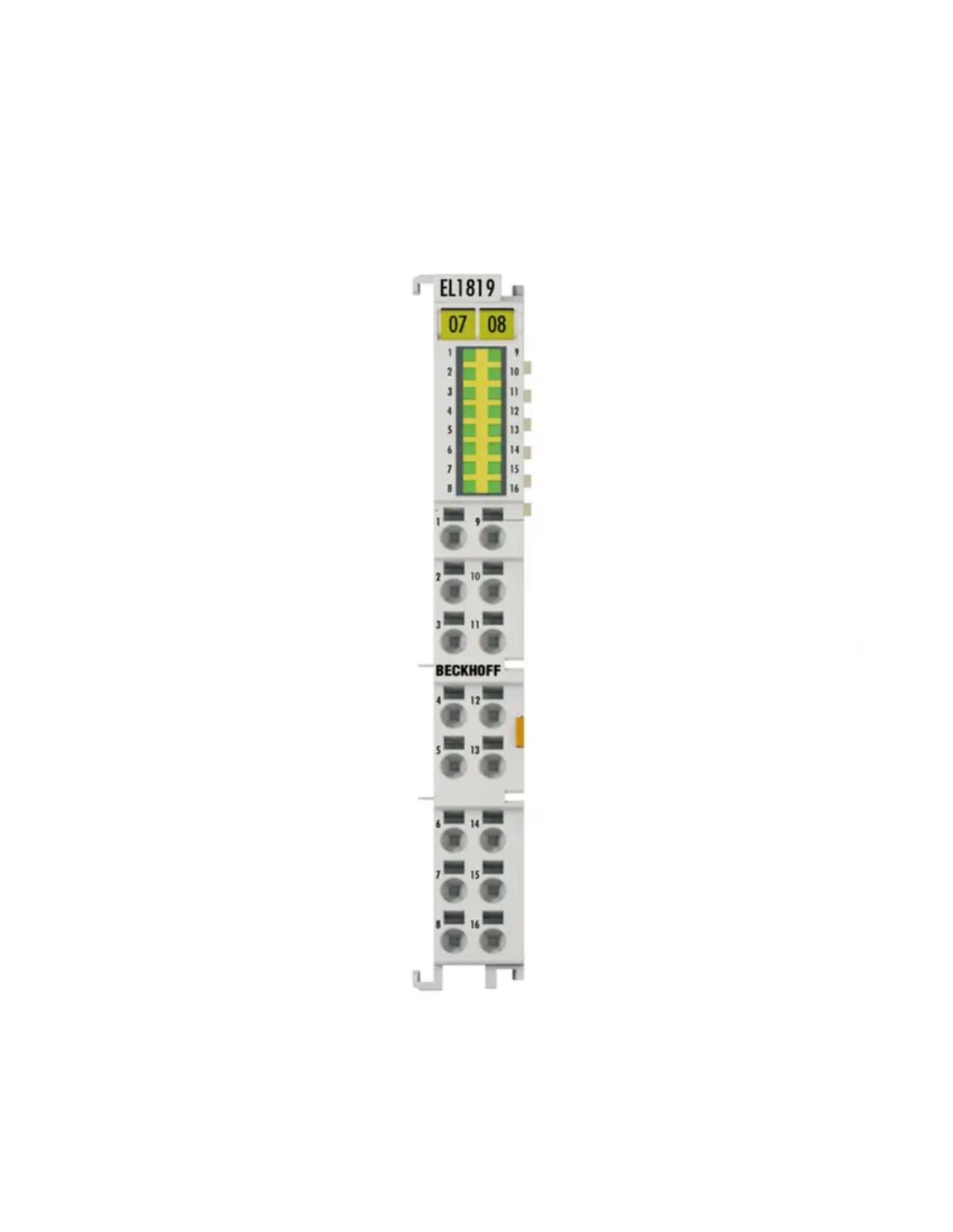

Das Beckhoff EL1819 ist ein leistungsstarkes 16-Kanal-Modul für digitale 24-V-DC-Eingänge aus der EL18xx-Serie – EtherCAT Terminal, das für Anwendungen entwickelt wurde, die eine große Anzahl von Binärsignalen und schnelle Reaktionszeiten erfordern. Ausgestattet mit 16 Eingangskanälen, die jeweils galvanisch vom EtherCAT-Bus getrennt (500 V Trennung) und versorgt sind, ist es die perfekte Lösung für die Überwachung von induktiven, kapazitiven oder anderen binären Prozesssignalen. Dank eines schnellen Eingangsfilters mit einer Reaktionszeit von 10 µs ermöglicht das Modul eine präzise Abbildung von Signalzustandsänderungen, was insbesondere in Echtzeitsystemen wünschenswert ist. Die verwendete „1-Wire”-Verbindungstechnologie mit werkzeuglosem Schraubstecker ermöglicht eine schnelle und zuverlässige Montage, reduziert den Verkabelungsaufwand und vereinfacht die Installation.
LED-Statusanzeigen für jeden Kanal erleichtern die schnelle Diagnose und den Arbeitsablauf in der Produktionslinie, während die kompakte Breite von 12 mm eine effiziente Raumnutzung im Schaltschrank ermöglicht. Der Stromverbrauch des Moduls beträgt ca. 100 mA vom EtherCAT-Bus, was es selbst in Systemen mit einer großen Anzahl von Eingängen zu einer energieeffizienten Lösung macht.
- Eingangsspezifikation Typ 1/3
- Kann für induktive oder kapazitive Sensoren verwendet werden
- Direkter Anschluss von Mehrkanalsensoren in 1-Wire-Technologie auf kleinstem Raum
- Erhöhte Packungsdichte dank 16 Anschlusspunkten im 12-mm-Klemmenblockgehäuse
Dank der Konformität mit den Normen EN 61131-2, EMC, einer Betriebstemperatur von –25 °C bis +60 °C und den Zertifizierungen CE, UL, ATEX und IECEx (Ex nA IIC T4 Gc) kann das EL1819 in verschiedenen Umgebungen eingesetzt werden – von Standard-Produktionshallen bis hin zu explosionsgefährdeten Bereichen. Dieses Modul wurde für Steuerungssysteme entwickelt, die eine schnelle, zuverlässige und sichere Auslesung von Prozesssignalen erfordern.
