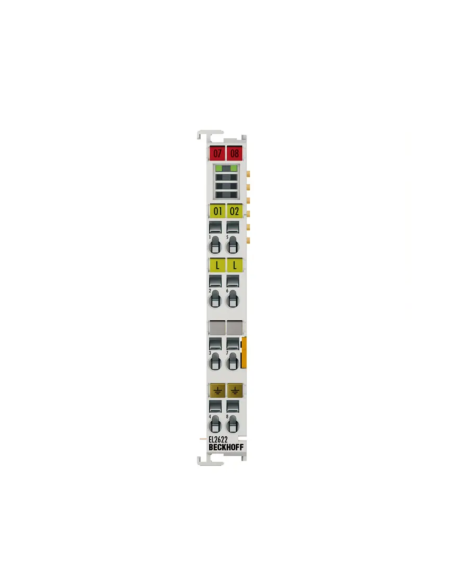

Beckhoff EL2622 ist ein 2-Kanal-Relaisausgangsmodul aus der EL26xx EtherCAT Terminal-Serie, das für die zuverlässige Schaltung von Netz- und DC-Lasten in EtherCAT-gesteuerten Systemen entwickelt wurde. Das Gerät verfügt über zwei potentialfreie Ausgänge (NO), die die Steuerung von 230-V-AC- oder 30-V-DC-Geräten mit einem maximalen Strom von bis zu 5 A ermöglichen. Das Beckhoff EL2622-Modul zeichnet sich als Relaisausgangsmodul des EtherCAT-Systems durch die Möglichkeit der direkten Ansteuerung unterschiedlicher Lasten – sowohl ohmscher als auch induktiver – aus, ohne dass zusätzliche Schütze oder Trennschnittstellen erforderlich sind. Dank der Verwendung elektromechanischer Relais eignet sich das Modul hervorragend zum Schalten von Ausgängen mit hoher Leistung und hoher Spannung und gewährleistet gleichzeitig Zuverlässigkeit auch bei instabilen Lasten wie Beleuchtungssystemen, Heizelementen oder Hilfsantrieben.
Eine einzigartige Eigenschaft des EL2622 ist seine Unempfindlichkeit gegenüber Überspannungen und Spannungsspitzen, die in industriellen Anlagen auftreten können. Die Konstruktion der Kontakte und die Möglichkeit des „Nullspannungs”-Schaltens von Lasten bei Wechselspannung ermöglichen eine Reduzierung des mechanischen Verschleißes, was sich in einer langen Lebensdauer des Moduls niederschlägt, die häufig 10 Millionen Schaltzyklen übersteigt. Dies ist besonders vorteilhaft bei der Steuerung kapazitiver Lasten wie LED-Lampen, da es die Lebensdauer der Kontakte bei häufigen Schaltvorgängen erheblich verlängert.
- Geeignet für ohmsche, induktive und Lampenlasten
- Potenzialfrei
- ohne Versorgungskontakte
Das 12 mm breite Gehäuse und die Montage auf einer Standard-DIN-Schiene sparen Platz im Schaltschrank, und die leichte Konstruktion (ca. 50 g) erleichtert die Erweiterung bestehender Systeme. Jeder Kanal des Moduls verfügt über eine LED-Anzeige für den Aktivitätsstatus, was eine schnelle Diagnose ohne Zugriff auf die SPS-Software ermöglicht. Dank der galvanischen Trennung von 500 V zwischen dem EtherCAT-Bus und den Ausgangskontakten sind Betriebssicherheit und Störfestigkeit gegenüber elektrischen Störungen gewährleistet. Das EL2622 erfüllt die EMV-, Vibrations- und Temperaturnormen (0…+55 °C) und ist dank der Zertifizierungen CE, UL, ATEX Ex nA IIC T4 Gc, IECEx auch für den Einsatz in explosionsgefährdeten Bereichen zugelassen.
Darüber hinaus ermöglicht der EL2622 dank seiner nativen Kompatibilität mit der TwinCAT-Software und seiner vollständigen Integration in die EtherCAT-Infrastruktur eine problemlose Implementierung in modernen dezentralen Automatisierungssystemen, wodurch externe Steuerungen oder Signalwandler überflüssig werden. Darüber hinaus vereinfacht die Möglichkeit der lokalen Diagnose des Status jedes einzelnen Kanals die Wartung und die schnelle Lokalisierung von Fehlern erheblich. Durch die Möglichkeit der unabhängigen Steuerung von zwei Kanälen in einem Gehäuse wird dieses Modul häufig in redundanten Steuerungssystemen oder als Ausgangspunkt für lokale Aktoren eingesetzt.
