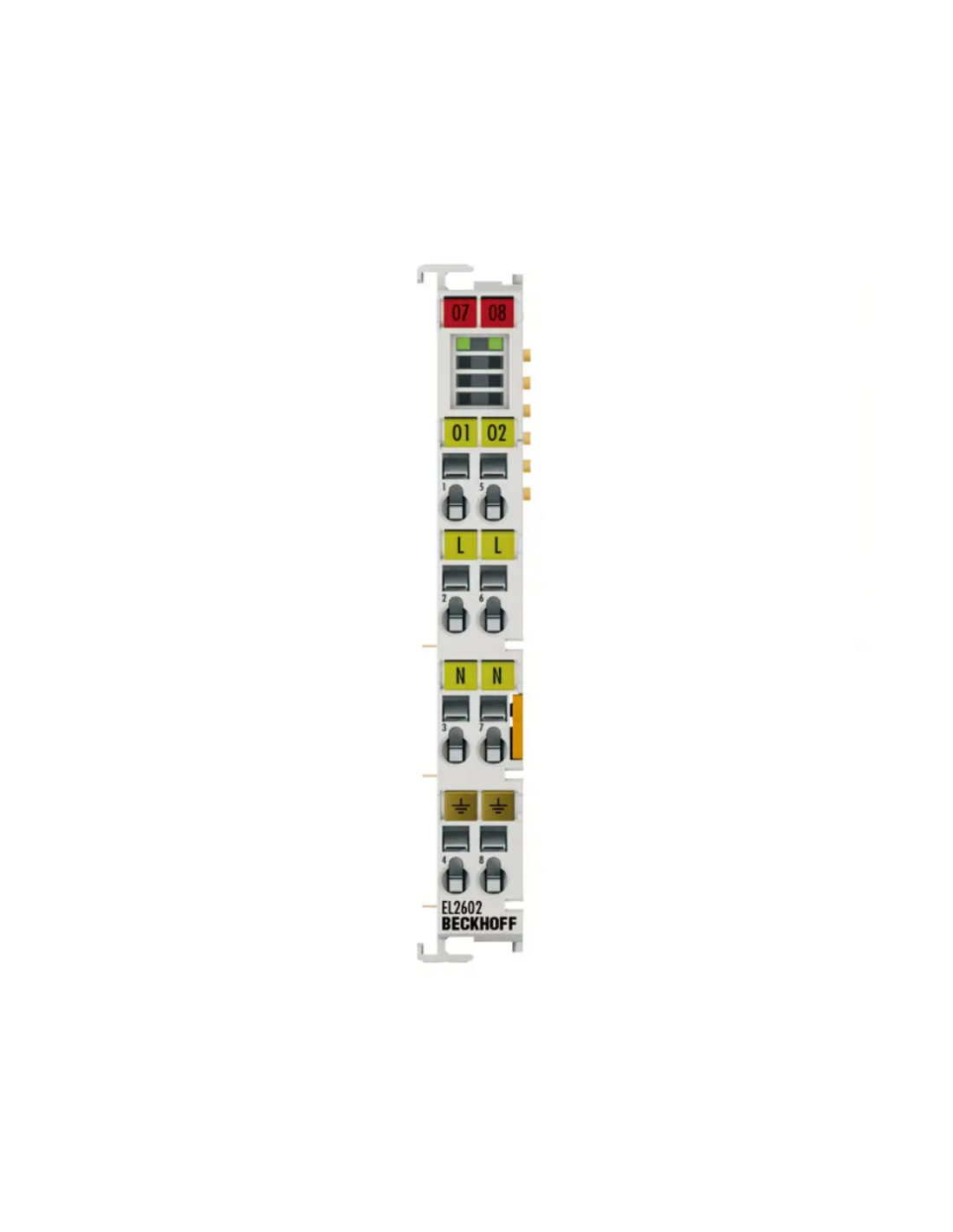

Beckhoff EL2602 ist ein 2-Kanal-Relaisausgangsmodul aus der EL26xx EtherCAT Terminal-Familie, das für die zuverlässige Steuerung von Hochspannungs- und Hochstromgeräten in EtherCAT-Systemen entwickelt wurde. Das Gerät verfügt über 2 unabhängige NO-Relaiskontakte, die das Schalten von Spannungen bis zu 230 V AC oder 30 V DC bei einem maximalen Strom von 5 A ermöglichen, wodurch eine direkte Steuerung von Lampen, Hilfsmotoren oder Hilfsrelais ohne zusätzliche Schnittstellen möglich ist.
Das Modul zeichnet sich durch die Verwendung der Soft-Switching-Funktion (mit der Option EL2602-0010) beim Schalten bei Nullspannung aus, was den Verschleiß der Kontakte erheblich reduziert, insbesondere bei der Steuerung von LED-Beleuchtung oder anderen kapazitiven Lasten. Durch die Verwendung von Kontakten mit feiner Oberflächenbearbeitung (Silberguss mit Au-Beschichtung) erreicht das EL2602 eine hohe mechanische Lebensdauer (≥20 Millionen Zyklen) und eine Nennbetriebsspannung von 10 A, was seine hohe Widerstandsfähigkeit gegen den Einsatz unter rauen Bedingungen bestätigt. Die Konstruktion des Moduls gewährleistet eine galvanische Trennung zwischen dem EtherCAT-Bus und den Ausgangskreisen auf 500 V, was Sicherheit und Stabilität im Betrieb garantiert. Das kompakte Gehäuse mit einer Breite von 12 mm ermöglicht eine dichte Anordnung in Schaltschränken, und die Montage auf einer Standard-DIN-Schiene erleichtert die schnelle Integration.
Dank seiner durchdachten Konstruktion und vollständigen Kompatibilität mit der EtherCAT-Architektur erfüllt das Beckhoff EL2602 die Anforderungen moderner verteilter Systeme und bietet schnelle Reaktionszeiten, minimale Verzögerungen und eine hohe Stabilität der Datenübertragung. Das Gerät wurde für maximale Zuverlässigkeit entwickelt, daher sind alle elektronischen Komponenten gegen elektromagnetische Störungen (EMV) geschützt und auf Vibrations- und Stoßfestigkeit getestet. Das Modul kann in komplexen Anwendungen wie Verpackungslinien, HLK-Systemen, Energiemanagementsystemen oder verteilten Steuerungsanlagen in der Gebäude- und Infrastrukturautomatisierung eingesetzt werden. LED-Diagnosen signalisieren den Status jedes Kanals, die fehlende Adressierung vereinfacht die Konfiguration im TwinCAT-Tool, sodass der Benutzer Fehler schnell erkennen und den Status des Moduls aus der Ferne überwachen kann.
Darüber hinaus machen der geringe Stromverbrauch vom E-Bus und der energieeffiziente Betrieb der Relais das EL2602 auch zu einer ausgezeichneten Wahl für Systeme, bei denen es auf die Reduzierung des Energieverbrauchs ankommt. Dank der CE- und UL-Zertifizierung sowie der Konformität mit den Normen für EMV und Vibrationen ist das Modul unabhängig von der Umgebung für industrielle Anforderungen geeignet.
