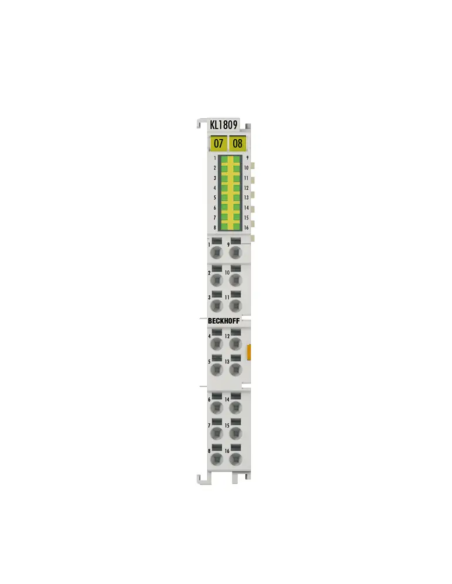

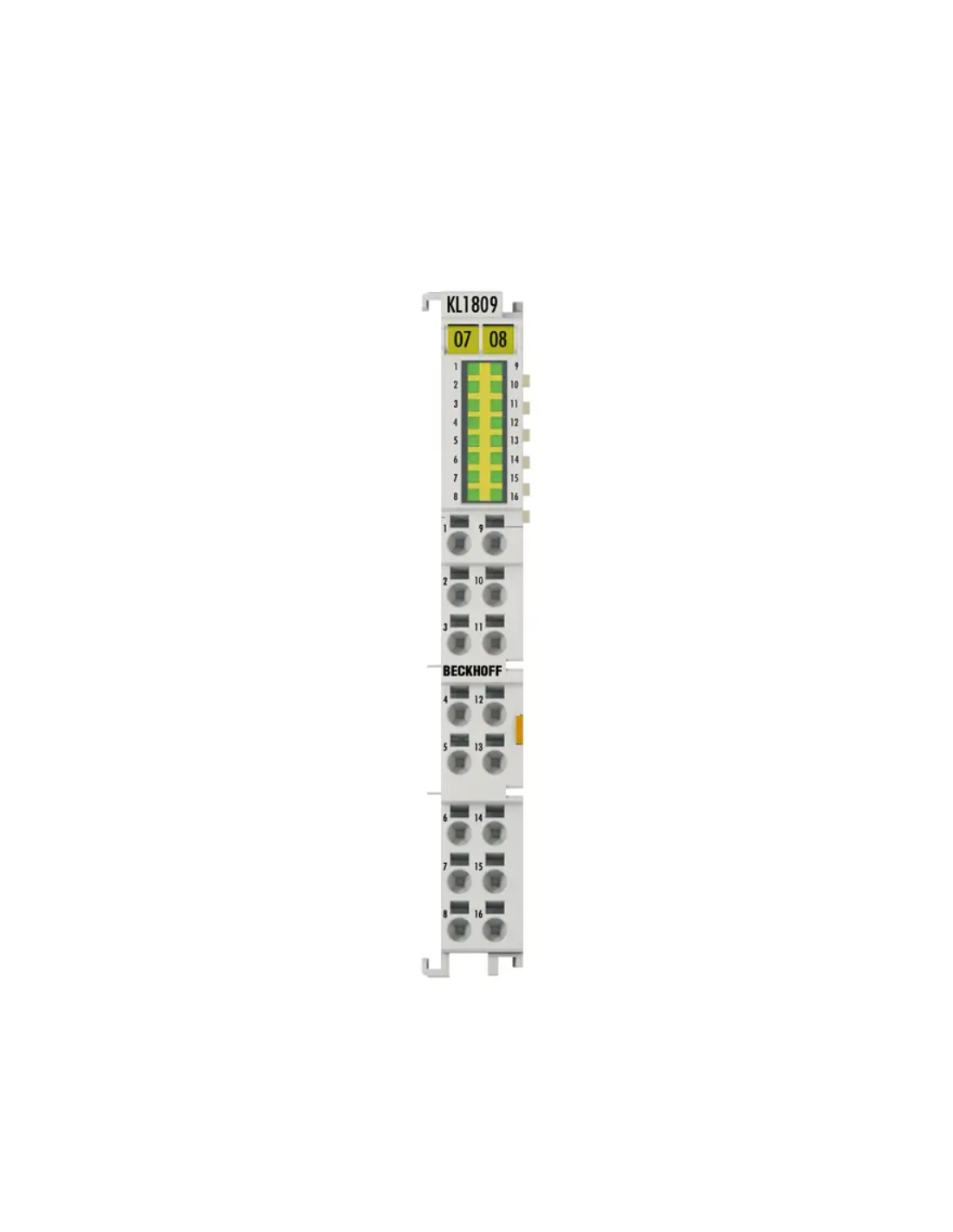

Cyfrowy terminal wejściowy KL1809 odbiera binarne sygnały sterujące w systemach automatyki, oferując 16 wejść o napięciu znamionowym 24 V DC. Terminal posiada galwaniczną izolację sygnałów, co zapewnia niezawodność działania, a każdy kanał sygnalizowany jest za pomocą diod LED. Dzięki kompaktowej obudowie o szerokości 12 mm, KL1809 idealnie nadaje się do aplikacji wymagających oszczędności miejsca w szafie sterowniczej.
Beckhoff KL1809 rejestruje binarne sygnały sterujące o napięciu 24 V DC z poziomu procesu i przesyła je do systemów automatyki wyższego poziomu, zapewniając galwaniczną izolację. Wyposażony w 16 kanałów, KL1809 prezentuje status sygnału za pomocą diod LED, a styki zasilania są połączone poprzez styk 0 V DC, który służy jako masa odniesienia dla wszystkich wejść.
Terminal KL1809 charakteryzuje się funkcjami specjalnymi, które poprawiają jego funkcjonalność i efektywność. Dzięki filtrowi wejściowemu o czasie reakcji 3 ms, eliminuje odbicia spowodowane przez przełączniki mechaniczne, co zapewnia stabilność sygnału. Beznarzędziowe podłączenie przewodów jednożyłowych w technologii bezpośredniego wtyku umożliwia szybki i prosty montaż. Kompaktowa budowa terminala sprzyja oszczędności miejsca w szafie sterowniczej, a możliwość bezpośredniego podłączenia czujników wielokanałowych w technologii 1-wire pozwala na efektywne wykorzystanie minimalnej przestrzeni. Dodatkowo, terminal oferuje zwiększoną gęstość upakowania dzięki 16 punktom przyłączeniowym w obudowie listwy zaciskowej o szerokości 12 mm.
|
|
| Liczba wejść |
16 |
| Napięcie znamionowe |
24 V DC (-15%/+20%) |
| Prąd wejściowy |
Typowy 3 mA na kanał |
| Izolacja galwaniczna |
500 V (napięcie K-bus/pola) |
| Indykatory stanu |
LED dla każdego kanału |
| Technologia połączeń |
Podłączenie bezpośrednie dla jednego przewodu |
| Szerokość |
12 mm |
| Temperatura pracy |
-25°C do +60°C |
| Temperatura przechowywania |
-40°C do +85°C |
| Wilgotność względna |
95% bez kondensacji |
| Odporność na wibracje/wstrząsy |
Zgodnie z EN 60068-2-6/EN 60068-2-27 |
| Zgodność z normami EMC |
Zgodnie z EN 61000-6-2/EN 61000-6-4 |
| Stopień ochrony |
IP20 |
| Pozycja montażowa |
Dowolna (patrz dokumentacja) |
| Certyfikaty |
CE, UL, ATEX, IECEx, DNV GL |
| Oznaczenie Ex |
ATEX: II 3 G Ex ec IIC T4 Gc; IECEx: Ex ec IIC T4 Gc |
| Waga |
Ok. 70 g |
Aby uzyskać więcej informacji na temat cyfrowego terminala wejściowego KL1809, w tym szczegółowe instrukcje instalacji i konfiguracji, odwiedź stronę producenta: Beckhoff.
