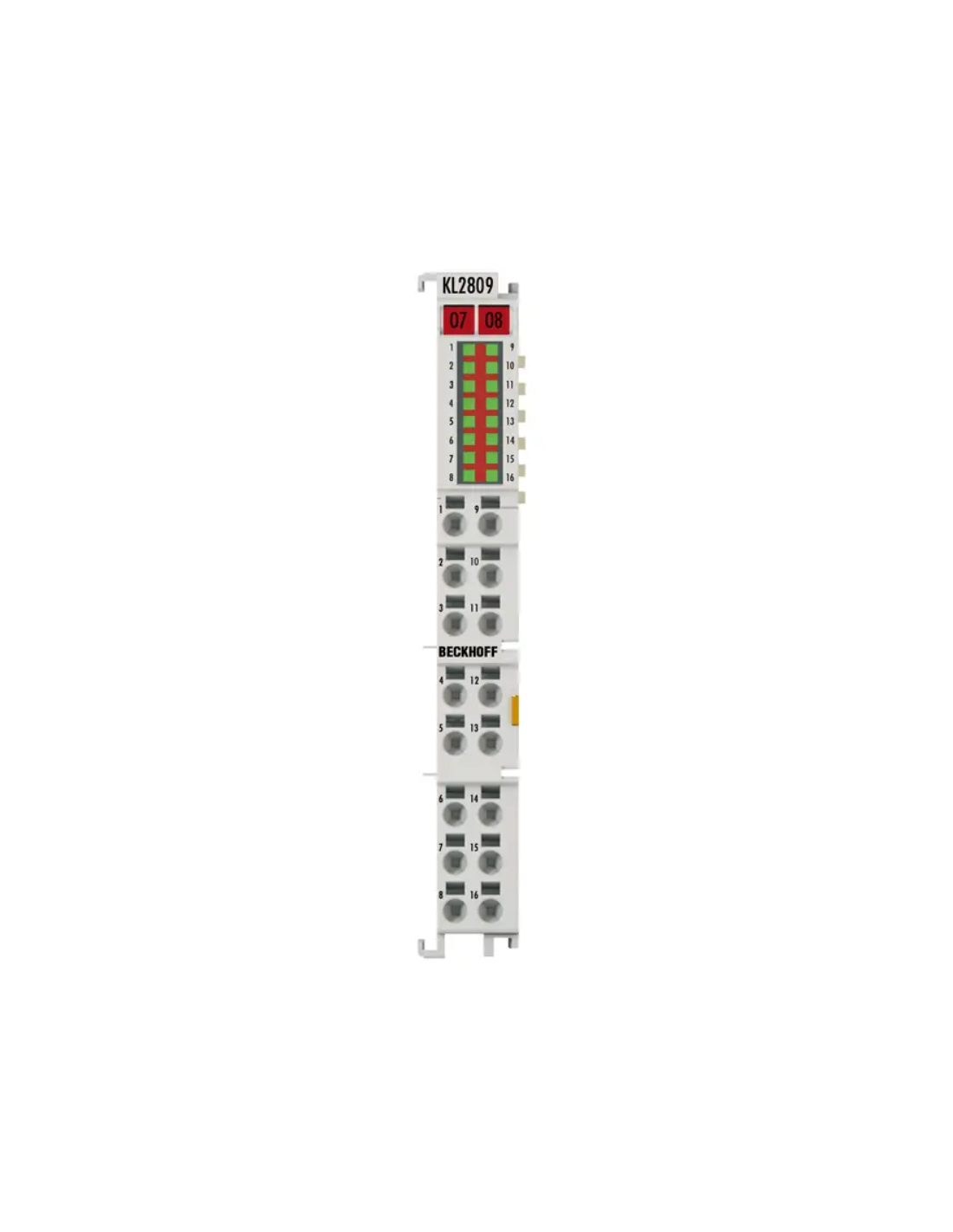

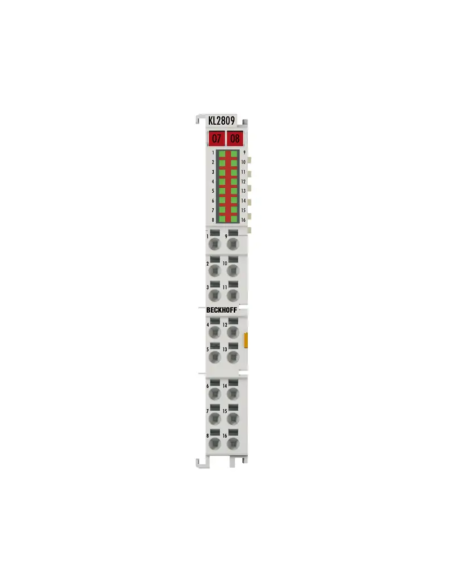

Beckhoff KL2809 ist ein 16-Kanal-Digitalausgangsmodul, das Teil des Beckhoff-Buskopplungssystems für Anwendungen in der industriellen Automatisierung ist. Dieses Modul bietet 16 digitale Ausgänge mit einer Spannung von 24 V DC, die die direkte Steuerung verschiedener Aktoren ermöglichen. Die digitalen Ausgänge sind vom Typ PNP (sourcing) und können einen Strom von bis zu 0,5 A pro Kanal liefern. Das Modul
Das digitale Ausgangsmodul KL2809 dient zur Übertragung von binären Steuersignalen von Automatisierungssystemen an Aktoren und gewährleistet eine galvanische Trennung. Das Gerät ist gegen Verpolung geschützt und verfügt über Ausgänge, die vor Überlastung und Kurzschluss schützen und eine sichere Verarbeitung von Signalen mit unterschiedlichen Stromstärken ermöglichen. Das KL2809 verfügt über 16 Kanäle, und LEDs an jedem Kanal ermöglichen eine einfache Überwachung des Betriebsstatus. Dank seiner kompakten Bauweise eignet es sich ideal für den Einbau an Orten, an denen der Platz im Schaltschrank begrenzt ist. Das Terminal verwendet eine Verbindungstechnologie, die für Single-Ended-Eingänge ausgelegt ist, was bedeutet, dass alle Komponenten mit dem gleichen Bezugspotenzial wie der KL2809 arbeiten müssen.
Die Stromversorgung des KL2809-Terminals erfolgt über einen 24-V-Stromanschluss. Bei starren Kabeln ist die Installation dank der Direktstecktechnologie einfach und schnell, sodass keine Werkzeuge erforderlich sind. Die hochdichten HD-Bus-Klemmen (High Density) bieten 16 Anschlusspunkte in einem nur 12 mm breiten Gehäuse, was eine noch bessere Raumnutzung ermöglicht.
Der KL2809 ist eine spezielle Lösung für Anwendungen, bei denen eine präzise Steuerung mehrerer digitaler Signale erforderlich ist und gleichzeitig eine kompakte Bauweise und hohe Zuverlässigkeit gefordert sind.
|
|
|
|
| Anzahl der Ausgänge |
16 |
| Nennspannung |
24 V DC (-15 % / +20 %) |
| Lasttyp |
Ohmsche, induktive, Lampenlast |
| Ausgangsstrom max. |
0,5 A (kurzschlussfest) pro Kanal |
| Kurzschlussstrom |
< 2 Jahre |
| Ausschaltleistung (induktiv) max. |
< 150 mJ/Kanal |
| Verpolungsschutz |
Ja |
| Potentialtrennung |
500 V (Spannung K-Bus/Feld) |
| Stromversorgungskontakte |
35 mA typ. + Letzter |
| Stromaufnahme K-Bus |
35 mA typ. |
| Breite im Prozessbild |
16 Ausgänge |
| Konfiguration |
Keine Adresse und Konfigurationseinstellungen |
| Gewicht |
Ca. 70 g |
| Betriebs-/Lagertemperatur |
-25…+60 °C / -40…+85 °C |
| Relative Luftfeuchtigkeit |
95 % ohne Kondensation |
| Vibrations-/Stoßfestigkeit |
Gemäß EN 60068-2-6/EN 60068-2-27 |
| EMV-Stärke/Emission |
Gemäß EN 61000-6-2/EN 61000-6-4 |
| Schutzart/Einbaulage |
IP20 / beliebig (siehe Dokumentation) |
| Zertifikate/Kennzeichnungen |
CE-, UL-, ATEX-, IECEx-, DNV GL-Zertifikate |
| Ex-Kennzeichnung |
ATEX: II 3 G Ex ec IIC T4 Gc; IECEx: Ex ec IIC T4 Gc |
Weitere Informationen zum Beckhoff KL2809-Modul, einschließlich detaillierter Installations- und Konfigurationsanweisungen, finden Sie auf der Website des Herstellers: Beckhoff.
