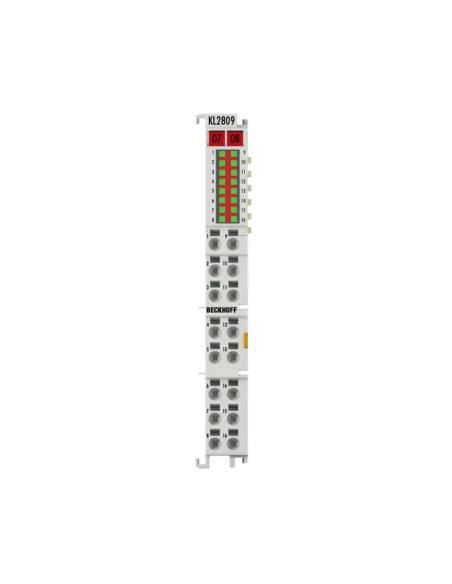

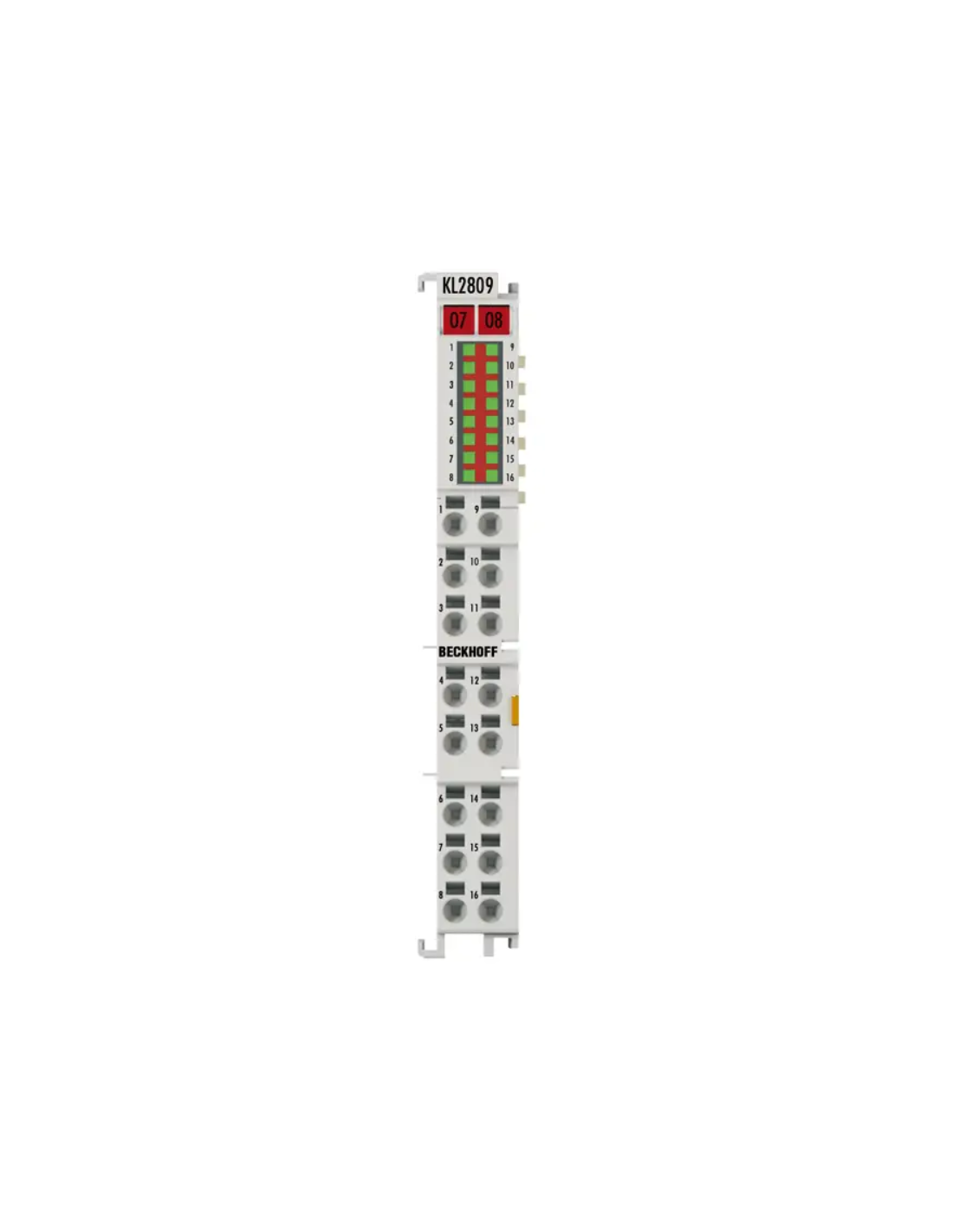

Beckhoff KL2809 to 16-kanałowy moduł wyjść cyfrowych, który jest częścią systemu terminali magistrali Beckhoff przeznaczonego do aplikacji w automatyce przemysłowej. Moduł ten oferuje 16 wyjść cyfrowych o napięciu 24 V DC, umożliwiających bezpośrednie sterowanie różnymi urządzeniami wykonawczymi. Wyjścia cyfrowe są typu PNP (sourcing) i mogą dostarczać prąd o natężeniu do 0,5 A na każdy kanał. Moduł
Cyfrowy terminal wyjściowy KL2809 służy do przekazywania binarnych sygnałów sterujących z systemów automatyki do elementów wykonawczych, zapewniając izolację galwaniczną. Urządzenie jest chronione przed odwrotną polaryzacją i posiada wyjścia, które zabezpieczają przed przeciążeniem i zwarciem, umożliwiając bezpieczne przetwarzanie sygnałów o różnych poziomach prądu. KL2809 ma 16 kanałów, a diody LED na każdym kanale pozwalają na łatwe monitorowanie statusu pracy. Dzięki swojej kompaktowej konstrukcji idealnie nadaje się do instalacji w miejscach, gdzie przestrzeń w szafie sterowniczej jest ograniczona. Terminal wykorzystuje technologię połączeń przystosowaną do wejść typu single-ended, co oznacza, że wszystkie komponenty muszą pracować na tym samym potencjale odniesienia co KL2809.
Zasilanie terminala KL2809 odbywa się poprzez 24 V styk zasilający. W przypadku przewodów sztywnych instalacja jest łatwa i szybka dzięki technologii bezpośredniego wtykania, co eliminuje potrzebę stosowania narzędzi. Zaciski magistrali HD (High Density) o dużej gęstości zapewniają 16 punktów przyłączeniowych w obudowie o szerokości zaledwie 12 mm, co pozwala na jeszcze lepsze wykorzystanie przestrzeni.
KL2809 jest specjalnym rozwiązaniem do stosowania w aplikacjach, gdzie potrzebne jest precyzyjne sterowanie wieloma sygnałami cyfrowymi, a jednocześnie wymagana jest kompaktowa konstrukcja oraz wysoka niezawodność działania.
|
|
|
|
| Liczba wyjść |
16 |
| Napięcie znamionowe |
24 V DC (-15% / +20%) |
| Typ obciążenia |
Omowe, indukcyjne, obciążenie lampą |
| Prąd wyjściowy maks. |
0,5 A (odporne na zwarcie) na kanał |
| Prąd zwarciowy |
< 2 lata |
| Energia wyłączenia (indukcyjna) max. |
< 150 mJ/kanał |
| Zabezpieczenie przed odwrotną polaryzacją |
Tak |
| Potencjalna separacja |
500 V (napięcie K-bus/pola) |
| Styki zasilania poboru prądu |
35 mA typ. + Ostatni |
| Pobór prądu K-Bus |
35 mA typ. |
| Szerokość na obrazie procesu |
16 wyjść |
| Konfiguracja |
Brak adresu i ustawień konfiguracyjnych |
| Waga |
Ok. 70 g |
| Temperatura pracy/przechowywania |
-25…+60 °C / -40…+85 °C |
| Wilgotność względna |
95% bez kondensacji |
| Odporność na wibracje/wstrząsy |
Zgodnie z EN 60068-2-6/EN 60068-2-27 |
| Siła/emisja EMC |
Zgodnie z EN 61000-6-2/EN 61000-6-4 |
| Stopień ochrony/pozycja montażowa |
IP20 / dowolny (patrz dokumentacja) |
| Atesty/Oznaczenia |
Certyfikaty CE, UL, ATEX, IECEx, DNV GL |
| Oznaczenie Ex |
ATEX: II 3 G Ex ec IIC T4 Gc; IECEx: Ex ec IIC T4 Gc |
Aby uzyskać więcej informacji na temat modułu Beckhoff KL2809, w tym szczegółowe instrukcje instalacji i konfiguracji, odwiedź stronę producenta: Beckhoff.
