Technologie komunikacji seri Beckhoff EtherCAT obejmują produkty do wszystkich obszarów zastosowań i warunków środowiskowych.

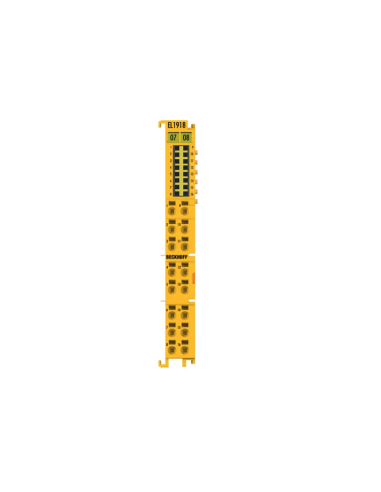

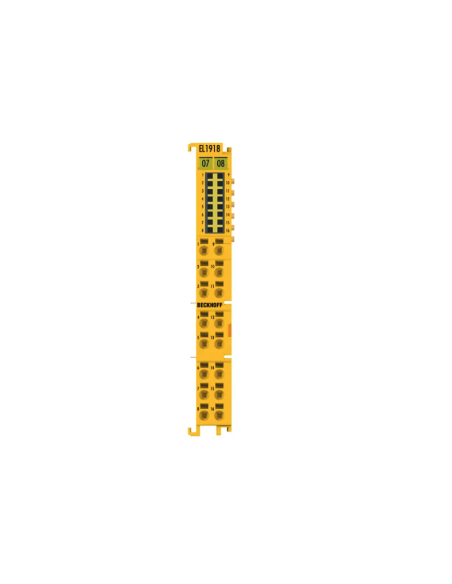

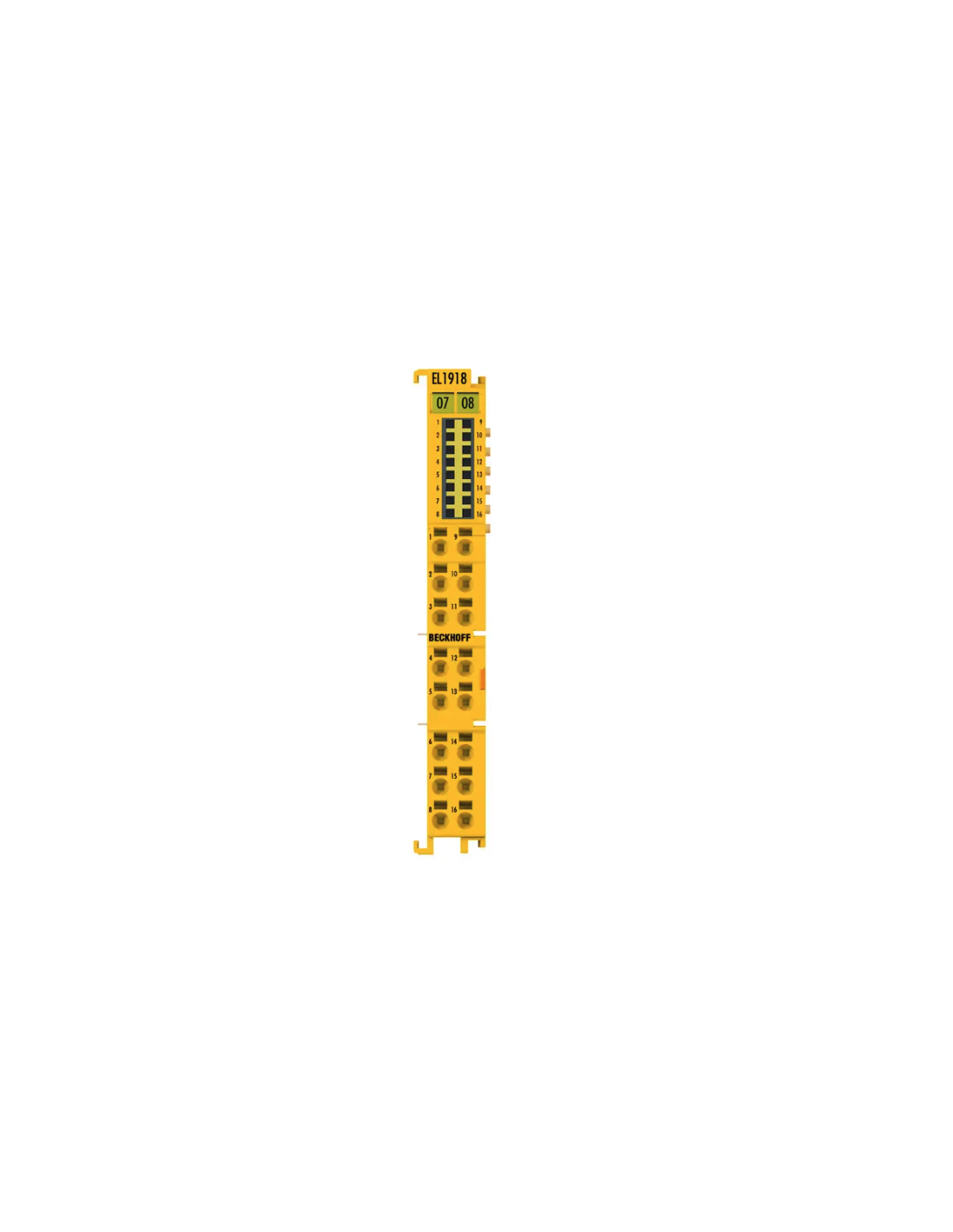

Cyfrowy terminal wejściowy Beckhoff EtherCAT - EL1918 TwinSAFE przeznaczony dla czujników z bezpotencjałowymi stykami, został zaprojektowany z uwzględnieniem parametrów bezpieczeństwa, aby elastycznie dopasować funkcjonalność do konkretnych wymagań. Przykładowo, można szczegółowo skonfigurować impulsy testowe dla wszystkich ośmiu kanałów, co pozwala obsłużyć różnorodne rodzaje czujników. Parametry bezpieczeństwa nie są bezpośrednio zapisywane w samym komponencie EL1918. Zamiast tego są one przesyłane do zacisku wejściowego za pośrednictwem komponentu obsługującego logikę TwinSAFE Logic, po uruchomieniu aplikacji bezpieczeństwa. Ta konstrukcja upraszcza procedury serwisowe, ponieważ komponent można wymienić bez konieczności konfigurowania parametrów na nowo. Parametry związane z bezpieczeństwem są przenoszone do nowego komponentu po ponownym uruchomieniu aplikacji bezpieczeństwa. Dodatkową korzyścią oferowaną przez EL1918 jest integracja funkcjonalności komponentu EL6910 TwinSAFE Logic. Co więcej, sam EL1918 może pełnić rolę sterownika bezpieczeństwa w dowolnym momencie. W trybie domyślnym komponent EL1918 działa jako prosty terminal wejściowy, przekazując sygnały wejściowe poprzez protokół FSoE do komponentu obsługującego logikę TwinSAFE. Może być również wykorzystywany jako dedykowany sterownik bezpieczeństwa, przetwarzając sygnały wejściowe bezpośrednio w terminalu i przekazując zgromadzone informacje do modułu logiki TwinSAFE. Istnieje także opcja implementacji kompleksowej aplikacji bezpieczeństwa bezpośrednio na komponencie EL1918. Zakres funkcji jest porównywalny z funkcjonalnością komponentu EL6910, z wyjątkiem ograniczenia liczby możliwych bezpiecznych połączeń do 128. Ogólnie rzecz biorąc, komponent EL1918 jest wszechstronnym zaciskiem wejściowym oferującym nie tylko bezpieczne wejścia, ale także integrację z logiką TwinSAFE oraz możliwość pełnienia roli sterownika bezpieczeństwa w różnych konfiguracjach. Dostępna jest również wersja EL1918-2200, która jest odpowiednia dla aplikacji nie wymagających zintegrowanej logiki TwinSAFE.
Cechy szczególne EL1918:
- 8 bezpiecznych wejść
- zintegrowany TwinSAFE Logic (funkcjonalność zbliżona do EL6910)
- do 128 bezpiecznych połączeń
- drobnoziarnista konfiguracja impulsów testowych poszczególnych kanałów
| Technologia połączeń |
1-/2-przewodowy |
| Specyfikacja |
jednostka łącząca między bezpiecznymi sygnałami wejściowymi i wyjściowymi |
| Liczba wejść |
8 |
| Protokół |
TwinSAFE/Bezpieczeństwo przez EtherCAT |
| Czas reakcji na awarię |
≤ czas watchdoga (możliwość parametryzacji) |
| Styki mocy poboru prądu |
patrz dokumentacja |
| Pobór prądu E-bus |
typ. 165 mA |
| Pozycja instalacji |
poziomy |
| Norma bezpieczeństwa |
EN ISO 13849-1:2015 (Kat. 4, PL e) i EN 61508:2010 (SIL 3) |
| Waga |
około. 50g |
| Stopień ochrony IP |
IP20 |
| Oznakowanie Ex |
ATEX: II 3 G Ex nA IIC T4 Gc IECEx: Ex ec IIC T4 Gc |
