Schneider Electrics Altivar 71 bietet fortschrittliche Lösungen für die präzise und effiziente Steuerung von 3-phasigen Synchron- und Asynchronmotoren von 0,37 bis 630 kW.

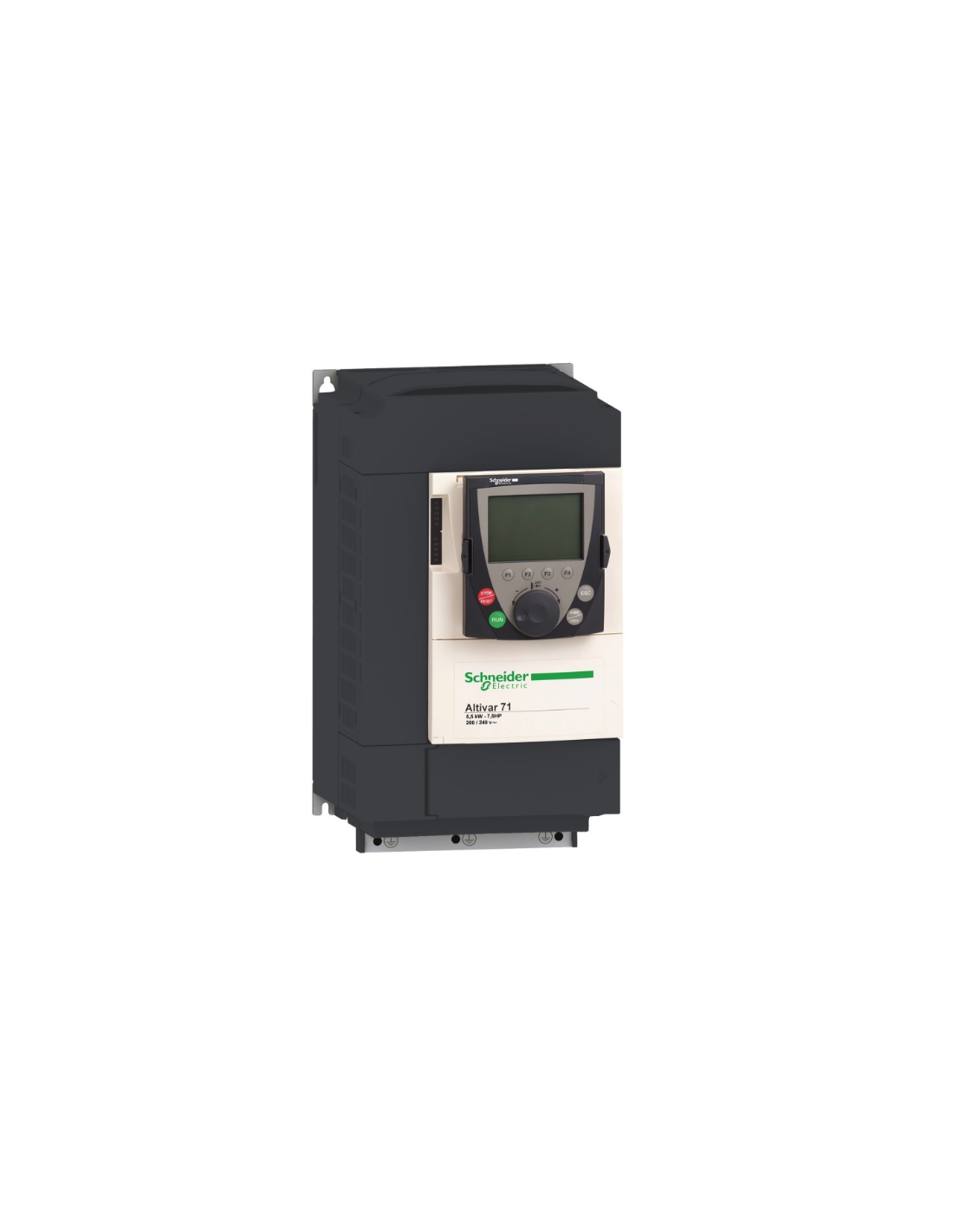

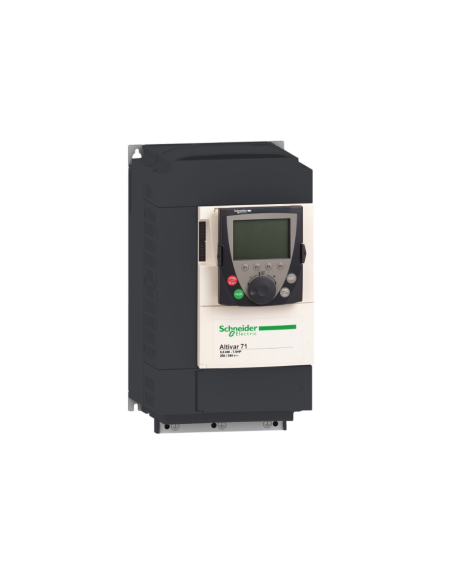

Der Frequenzumrichter Schneider Electrics Altivar 71 –
ATV71HU75N4Z ist ein fortschrittliches Gerät mit einer Leistung von 5,5 kW, das eine präzise Steuerung der Drehzahl und des Drehmoments eines Elektromotors ermöglicht. Der Frequenzumrichter ist für Anwendungen vorgesehen, die eine präzise Steuerung der Drehzahl und des Drehmoments von Motoren erfordern. Er verfügt außerdem über die Schutzart IP54, was bedeutet, dass er für den Einsatz in staubigen und feuchten Umgebungen geeignet ist.
Er bietet fortschrittliche Tools für die präzise Steuerung von Asynchronmotoren, unabhängig davon, ob Sie eine Flussvektorsteuerung, eine Drehzahlrückführung oder einen Modus ohne Rückführung benötigen. Darüber hinaus kann die Serie auf eine Leistung von bis zu 2000 kW angepasst werden, was Ihnen die Freiheit gibt, auch größere Anwendungen zu bedienen.
Eines der Hauptmerkmale des Frequenzumrichters Altivar 71 ist seine Fähigkeit, die Drehzahl des Motors an die spezifischen Anforderungen der Anwendung anzupassen. Dies ermöglicht eine optimale Energienutzung und die Anpassung des Systembetriebs an sich ändernde Bedingungen. Dank des breiten Konfigurations- und Programmierbereichs kann der Benutzer die Betriebsparameter des Frequenzumrichters an die spezifischen Anforderungen seines Prozesses anpassen.
Der Frequenzumrichter Altivar 71 bietet auch Funktionen zum Schutz des Motors und zur Gewährleistung der Betriebssicherheit. Er kann verschiedene Arten von Fehlern und Ausfällen erkennen und darauf reagieren, was zur Verlängerung der Lebensdauer des Motors und zur Minimierung des Schadensrisikos beiträgt.
Darüber hinaus verfügt der Frequenzumrichter Altivar 71 über Kommunikationsschnittstellen, die die Integration in andere Systeme und Geräte ermöglichen, was in den komplexen Automatisierungsumgebungen von heute von entscheidender Bedeutung ist. Modbus-, Ethernet- oder CANopen-Kommunikation sind nur einige der verfügbaren Optionen.
Der Frequenzumrichter Altivar 71 trägt zur Optimierung der Leistung, Energieeinsparung und sicheren Betrieb von Automatisierungssystemen bei.
| Produktbereich |
Altivar 71 |
| Produkt- oder Komponententyp |
Variable Antriebsgeschwindigkeit |
| Produktspezifische Anwendung |
Komplexe Maschinen mit hoher Leistung |
| Bezeichnung der Komponente |
ATV71 |
| Motorleistung (kW) |
7,5 kW, 3 Phasen bei 380-480 V |
| Motorleistung (PS) |
10 PS, 3 Phasen bei 380-480 V |
| Max. Länge des Motorkabels |
Abgeschirmtes Kabel 50 m Nicht abgeschirmtes Kabel 100 m |
| Versorgungsspannung |
380–480 V –15 bis +10 % |
| Anzahl der Netzphasen |
3 Phasen |
| Netzstromversorgung |
22,2 A für 3-phasig 480 V 7,5 kW / 10 PS 27 A für 3-phasig 380 V 7,5 kW / 10 PS |
| EMV-Filter |
Integriert |
| Bau |
Mit Kühlkörper |
| Variante |
Ohne abnehmbares Grafikterminal |
| Scheinleistung |
17,8 kVA bei 380 V 3 Phasen 7,5 kW / 10 PS |
| Netz-Kurzschlussstrom |
22 kA für 3 Phasen |
| Nennausgangsstrom |
14 A bei 4 kHz 460 V 3 Phasen 7,5 kW / 10 PS 17,6 A bei 4 kHz 380 V 3 Phasen 7,5 kW / 10 PS |
| Maximaler Spitzenstrom |
26,4 A für 60 s 3 Phasen 7,5 kW / 10 PS 29 A für 2 s 3 Phasen 7,5 kW / 10 PS |
| Ausgangsfrequenz |
0,1…599 Hz |
| Nennschaltfrequenz |
4 kHz |
| Taktfrequenz |
1 - 16 kHz einstellbar 4 - 16 kHz mit Nennwert-Reduktionsfaktor |
| Art der Steuerung des Asynchronmotors |
U/f-Kennlinie (2 oder 5 Punkte) ENA-System (Energieanpassung) für asymmetrische Lasten Vektorielle Stromsteuerung (FVC) mit Sensor (Stromvektor) Vektorielle Stromsteuerung ohne Sensor (SFVC) (Spannungs- oder Stromvektor) |
| Polarisationstyp |
Keine Impedanz für Modbus |
