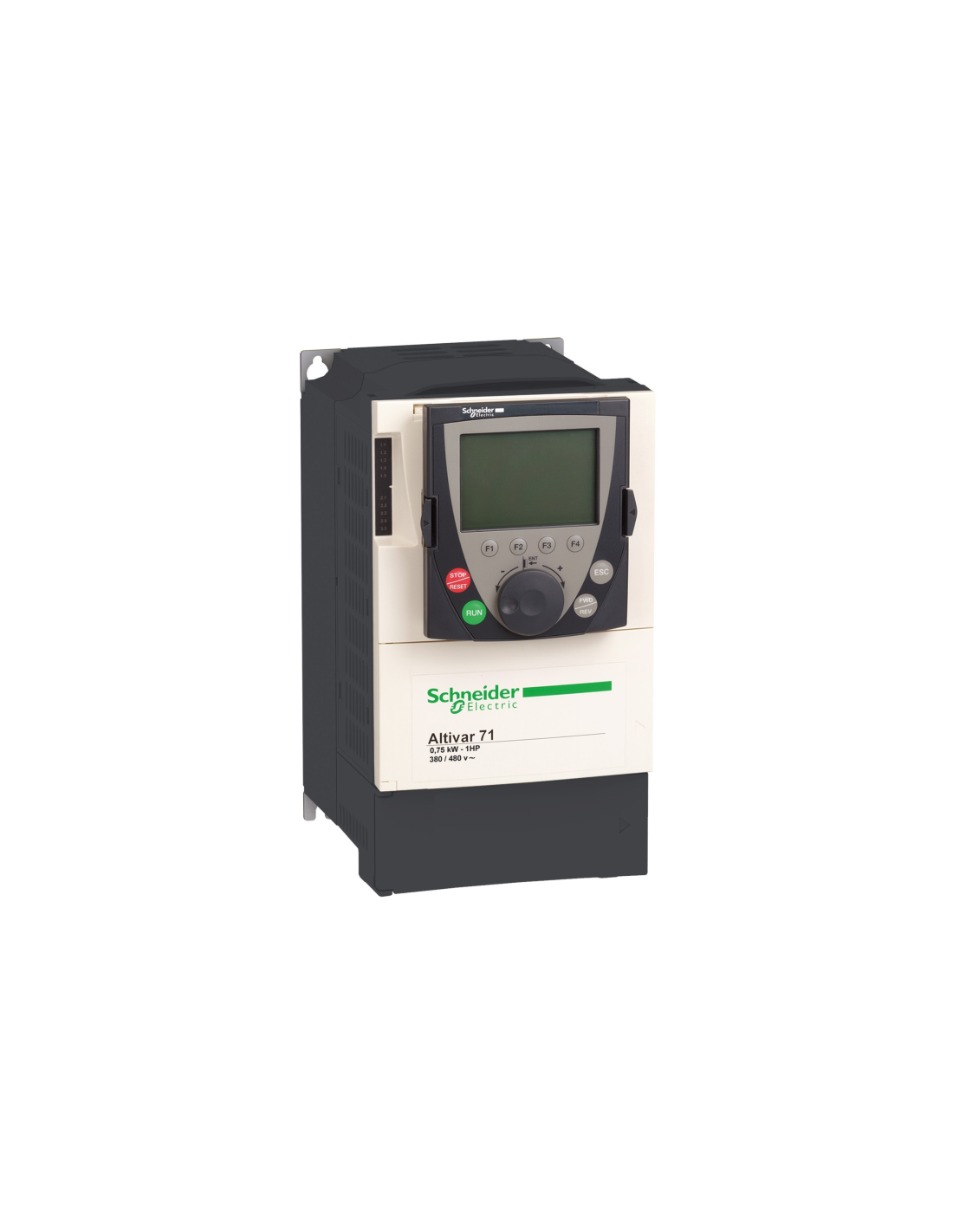

Der Frequenzumrichter ATV71HU15N4 aus der Altivar 71-Serie ist ein professioneller Frequenzumrichter, der für den Einsatz in anspruchsvollen, hochleistungsfähigen Industriemaschinen entwickelt wurde. Er ist für den Betrieb mit einer dreiphasigen 380–480-V-Wechselstromversorgung ausgelegt, bietet eine Leistung von 1,5 kW (2 PS) und sorgt für ein perfektes Gleichgewicht zwischen Leistung und kompaktem Gehäuse mit Kühlkörper. Das Gerät ist mit einem integrierten EMV-Filter und einem Grafikterminal ausgestattet, was eine schnelle Konfiguration und Diagnose ohne Computer ermöglicht und die Verwendung von abgeschirmten Kabeln bis zu 50 m (oder ungeschirmten Kabeln bis zu 100 m) ohne zusätzliche Filter erlaubt, was die Installation in verschiedenen Maschinenvarianten erleichtert. Dank der Verwendung einer fortschrittlichen Vektorsteuerung – einschließlich sensorloser Flux-Vektorsteuerung und ENA-System zur Kompensation asymmetrischer Lasten – bietet der ATV71EU15N4G eine präzise Drehmomentsteuerung und eine hohe Dynamik über den gesamten Drehzahlbereich bis 599 Hz.
Dank seiner Vielseitigkeit und der Möglichkeit, im sensorlosen Flux-Vektor-Regelungsmodus und im klassischen V/F-Modus zu arbeiten, bietet das Gerät sowohl eine präzise Drehmomentregelung bei niedrigen Drehzahlen als auch einen reibungslosen Betrieb über den gesamten Drehzahlbereich. Wichtig ist, dass das Modell ATV71HU15N4 mit einem integrierten passiven Kühlsystem (Kühlkörper) ausgestattet ist, das die Wärme ohne den Einsatz von Lüftern effektiv ableitet und somit auch für leise und empfindliche Produktionsumgebungen geeignet ist. Der Umrichter unterstützt eine Vielzahl von Kommunikationsoptionen und lässt sich dank optionaler Erweiterungskarten (z. B. Modbus, CANopen, Profibus DP, DeviceNet) leicht in Steuerungssysteme integrieren, wodurch er an sehr komplexe Automatisierungsstrukturen angepasst werden kann. Darüber hinaus erfüllt das Produkt dank seines großen Eingangsspannungsbereichs und der integrierten thermischen und Überlastschutzfunktionen die Anforderungen an Sicherheit und Betriebsstabilität selbst in Anwendungen mit variabler oder dynamischer Belastung.
Das Gerät ermöglicht eine Drehmomentsteigerung auf 220 % für 2 s und 170 % für 60 s, was einen effizienten Start bei hoher Last und einen stabilen Betrieb unter schwierigen Produktionsbedingungen unterstützt. Es wird an der Wand des Umrichters montiert, hat die Schutzklasse IP20 und eine robuste Konstruktion mit Kühlkörper, was die Zuverlässigkeit unter normalen Industriebedingungen gewährleistet. Im Dezember 2020 aus der Produktion genommen.
