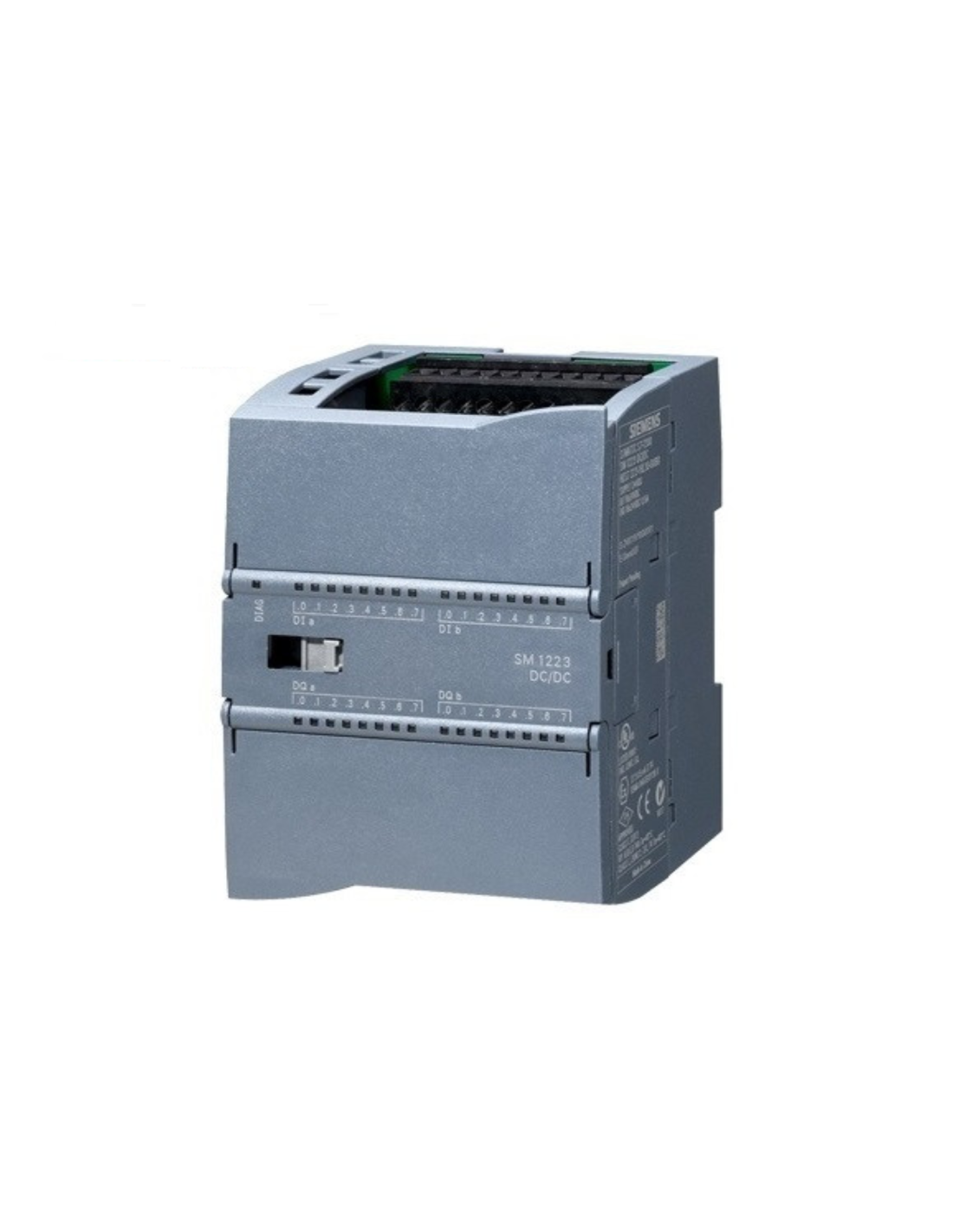

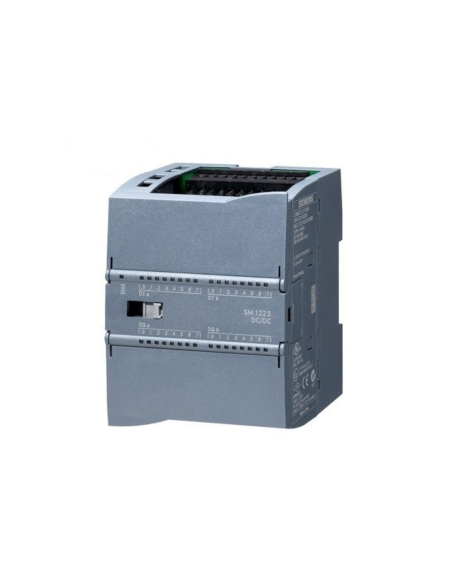

SIEMENS SIMATIC S7-1200 SM 1223, 16DI/16DO DIGITALES I/O MODUL - 6ES7223-1BL32-0XB0
SIEMENS SIMATIC S7-1200 SM 1223, 16DI/16DO DIGITALES I/O MODUL - 6ES7223-1BL32-0XB0

SIEMENS SIMATIC S7-1200 SM 1223, 16DI/16DO DIGITALES I/O MODUL - 6ES7223-1BL32-0XB0

Herstellercode: 6ES7223-1BL32-0XB0

I/O-Modul SIEMENS SIMATIC S7-1200 SM 1223, 16 DI/16 DO - 6ES7223-1BL32-0XB0, Digitale Ein-/Ausgänge SM 1223, 16 Eingänge/16 Ausgänge, 16 Eingänge 24 V DC, Empfänger/Quelle, 16 Ausgänge, Transistor 0,5 A.

Benutzeranpassung

Vergessen Sie nicht Ihre Änderungen zu speichern, damit Sie den Artikel in den Warenkorb legen können
  • optional max. 250 Zeichen
Sicher einkaufen Zahlungen

Beschreibung

Die Signalmodule können an die Zentraleinheit angeschlossen werden, um die Kapazität der digitalen oder analogen Ein-/Ausgänge zu erhöhen.

Das digitale E/A-Modul SIEMENS SIMATIC S7-1200 SM 1223 - 6ES7223-1BL32-0XB0 ist für die Erweiterung von Steuerungssystemen auf Basis von SPS-Steuerungen der Familie SIMATIC S7-1200 vorgesehen. Das Modul ist keine Zentraleinheit und arbeitet nicht eigenständig – es handelt sich um ein Signalmodul, das direkt an der CPU montiert wird und die Anzahl der verfügbaren Binärsignale in der industriellen Automatisierungsanwendung erhöht.

Das E/A-Modul ist für Anwendungen vorgesehen, bei denen eine erhebliche Erhöhung der Anzahl der Binärsignale erforderlich ist, wobei die kompakte Bauweise des SPS-Systems und die vollständige Kompatibilität mit dem Siemens SIMATIC-Ökosystem erhalten bleiben.

Das Modul SM 1223 integriert in einem Gehäuse 16 binäre 24-V-DC-Eingänge und 16 binäre 24-V-DC-Ausgänge vom Transistortyp, wodurch die gleichzeitige Verarbeitung von Eingangssignalen von Sensoren und die Steuerung von Aktoren ohne separate DI- und DO-Module möglich ist. Die Transistorausgänge sind für den Betrieb mit 24 V DC ausgelegt und ermöglichen ein schnelles Umschalten von Signalen, wie es für Maschinenanwendungen typisch ist.

Das Modul wird mit 24 V DC versorgt und kommuniziert mit der zentralen SPS-Einheit über den internen Systembus S7-1200, ohne dass eine zusätzliche Kommunikationskonfiguration erforderlich ist. Die Konfiguration des Moduls erfolgt in der TIA Portal-Umgebung, wo die Adressen der Ein- und Ausgänge sowie die Diagnoseparameter zugewiesen werden. Das Gehäuse des Moduls ist für die Montage auf einer DIN-Schiene in Schaltschränken ausgelegt und erfüllt die Schutzart IP20, die für Komponenten typisch ist, die in Schaltschränken installiert werden.

Spezifikation

Hersteller Siemens
Serie SIMATIC S7-1200
Produkttyp Signalmodul DI/DO
Modell SM 1223
Katalognummer 6ES7223-1BL32-0XB0
Binäreingänge 16 × 24 V DC
Binäre Ausgänge 16 × 24 V DC, Transistor
Ausgangsstrom bis zu 0,5 A pro Kanal
Stromversorgung 24 V DC
Kommunikation mit CPU S7-1200-Systembus
Konfiguration TIA Portal (STEP 7)
Montage 35-mm-DIN-Schiene
Schutzart IP20
Betriebstemperatur 0…+55 °C
