Die Signalmodule können an die Zentraleinheit angeschlossen werden, um die Kapazität der digitalen oder analogen Ein-/Ausgänge zu erhöhen.

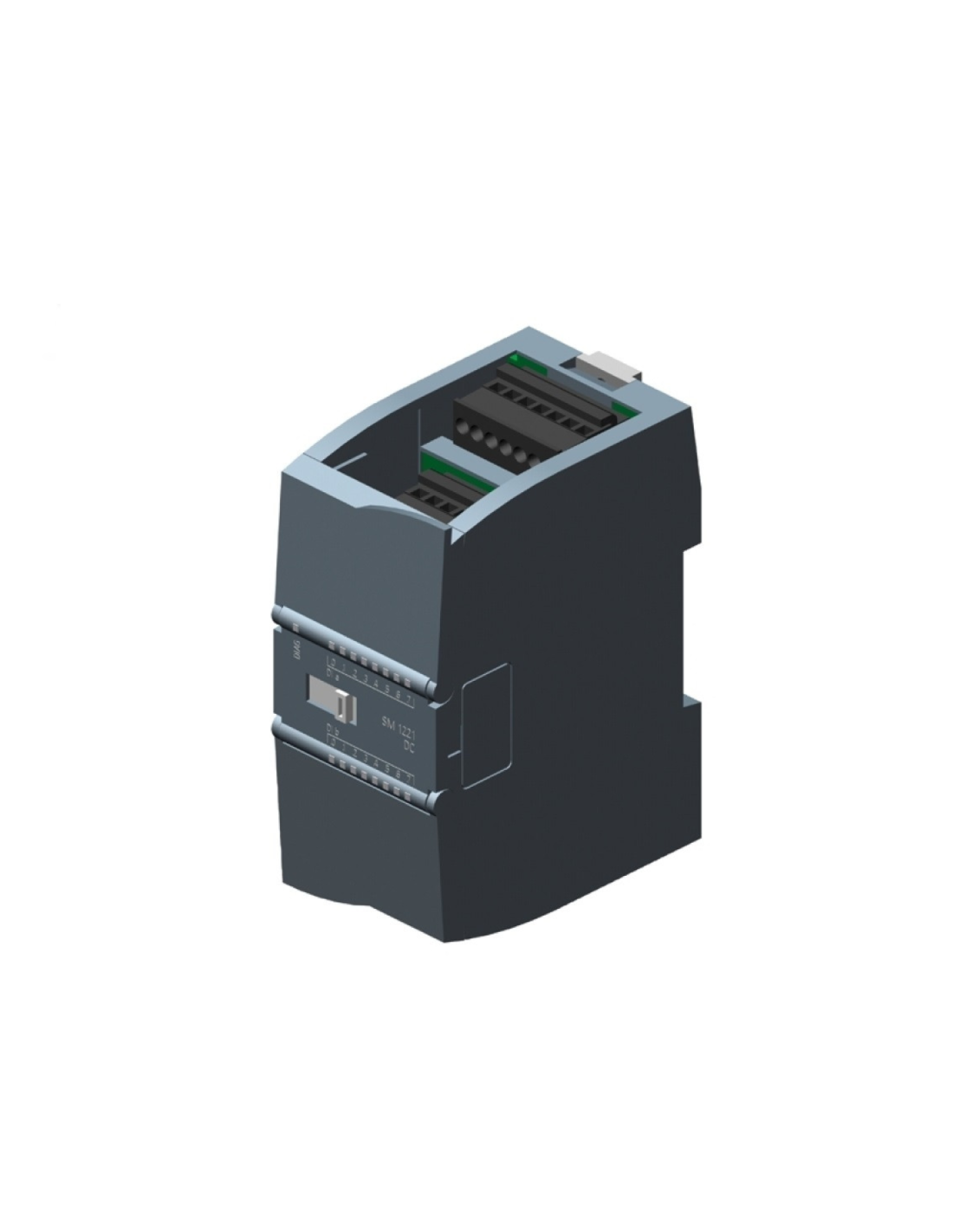

Das digitale Eingangsmodul (I/O - DI) Siemens SIMATIC S7-1200 SM 1221 - 6ES7221-1BH32-0XB0 ist für die Erweiterung von Steuerungssystemen auf Basis von SPS-Steuerungen vorgesehen. Das Modul ist keine Zentraleinheit und kann nicht eigenständig betrieben werden – es handelt sich um ein Signalmodul, das direkt an der CPU montiert wird und die Anzahl der verfügbaren Binäreingänge in der industriellen Automatisierungstechnik erhöht.
Das Modul ist mit 16 binären 24-V-DC-Eingängen ausgestattet, die den direkten Anschluss von Standard-Sensoren und digitalen Signalen ermöglichen, die in der Maschinen- und Prozessautomatisierung verwendet werden. Jeder Eingangskanal ist für den Betrieb mit einer Spannung von 24 V DC ausgelegt, und die Signale werden verarbeitet und über den internen Systembus S7-1200 an die zentrale PLC-Einheit übertragen. Das Modul verfügt weder über digitale noch über analoge Ausgänge und dient ausschließlich als Erweiterung der Binäreingänge des Systems.
Die Stromversorgung des Moduls erfolgt mit 24 V DC, die Konfiguration und Adressierung der Eingänge erfolgt in der TIA Portal-Umgebung (STEP 7), wo das Modul nach dem Anschluss an die CPU-Hardwarekonfiguration automatisch erkannt wird.
Das Gehäuse des SM 1221 ist für die Montage auf einer DIN-Schiene in Schaltschränken ausgelegt und erfüllt die Schutzart IP20, die für Komponenten typisch ist, die in Schaltschränken installiert werden. Die SIMATIC S7-1200 SM 1221-Module werden in Anwendungen eingesetzt, die eine Erhöhung der Anzahl der digitalen Eingänge bei Beibehaltung der kompakten Bauweise des SPS-Systems erfordern.
