Die Signalmodule können an die Zentraleinheit angeschlossen werden, um die Kapazität der digitalen oder analogen Ein-/Ausgänge zu erhöhen.

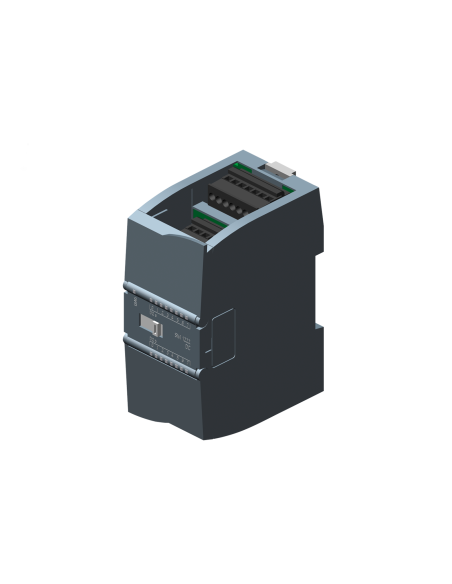

Das digitale Ausgangsmodul (I/O – DO) Siemens SIMATIC S7-1200 SM 1222 - 6ES7222-1BH32-0XB0 ist für die Erweiterung von SPS-Steuerungen der Familie SIMATIC S7-1200 vorgesehen. Das Signalmodul ist keine Zentraleinheit und kann nicht eigenständig betrieben werden – es arbeitet mit der Zentraleinheit CPU S7-1200 zusammen und erhöht die Anzahl der verfügbaren digitalen Ausgänge im Automatisierungssystem.
Das Modul SM 1222 integriert 16 binäre Transistorausgänge mit 24 V DC, wodurch die Steuerung von Aktoren wie Hilfsrelais oder anderen Verbrauchern mit einer Spannung von 24 V DC möglich ist. Transistorausgänge eignen sich für Anwendungen, die ein schnelles und wiederholbares Umschalten von Signalen erfordern. Das Modul verfügt weder über digitale Eingänge noch über analoge Ein-/Ausgänge und dient ausschließlich der Erweiterung der Anzahl der digitalen Ausgänge.
Die Stromversorgung des Moduls erfolgt über 24 V DC, die Konfiguration und Adressierung der Ausgänge erfolgt in der TIA Portal-Umgebung (STEP 7), wo das Modul nach dem Hinzufügen zur Hardware-Konfiguration der CPU automatisch erkannt wird. Das Gehäuse SM 1222 ist für die Montage auf einer 35-mm-DIN-Schiene in Schaltschränken ausgelegt und erfüllt die Schutzart IP20, die für Komponenten typisch ist, die in Schaltanlagen installiert werden. SIMATIC S7-1200 SM 1222 6ES7222-1BH32-0XB0 ist ein Modul, das in Anwendungen eingesetzt wird, in denen eine Erhöhung der Anzahl der digitalen Ausgänge bei Beibehaltung der kompakten Bauweise des SPS-Systems erforderlich ist.
