Signalmodule können an die Zentraleinheit angeschlossen werden, um die Kapazität der digitalen oder analogen Ein-/Ausgänge zu erhöhen.

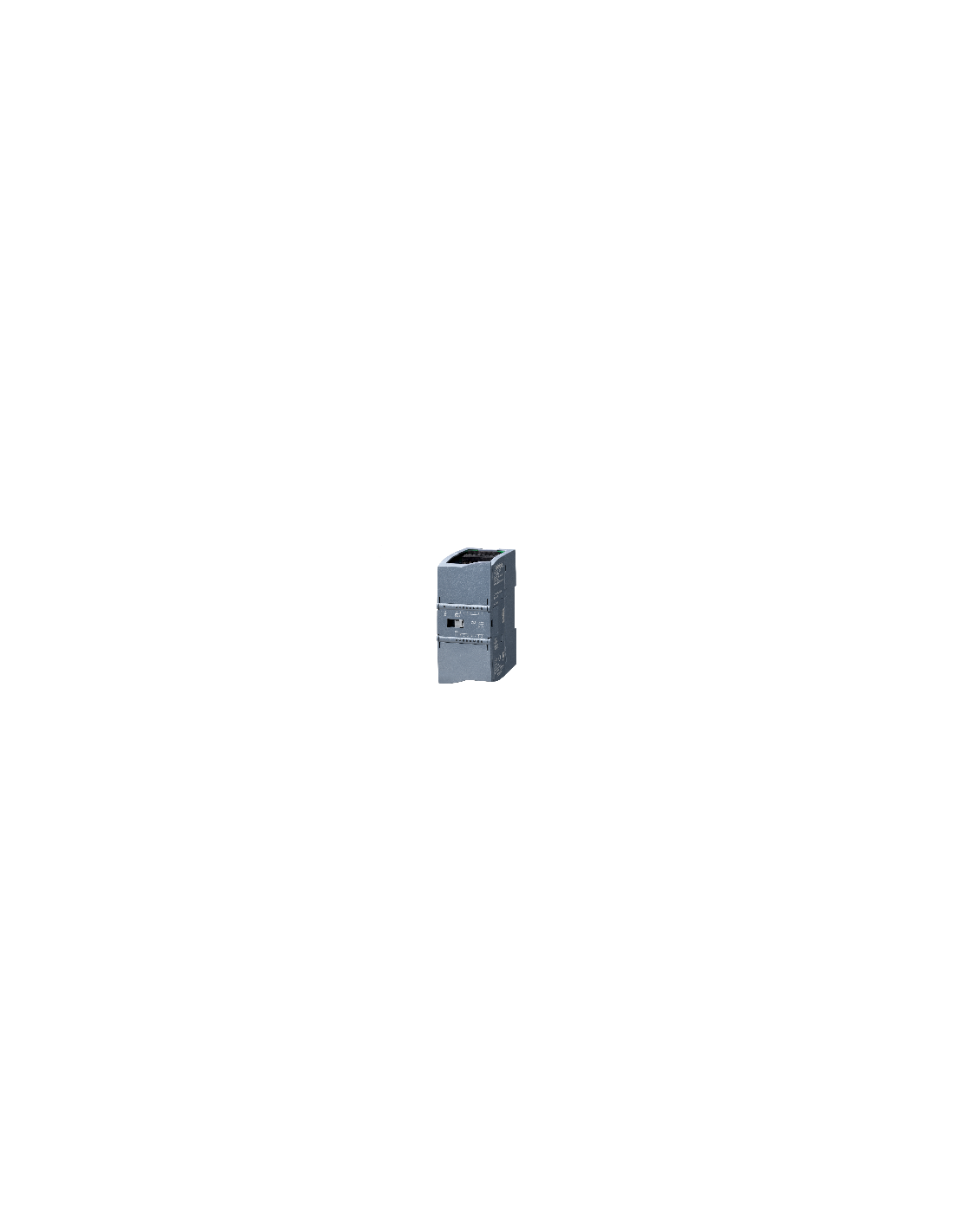

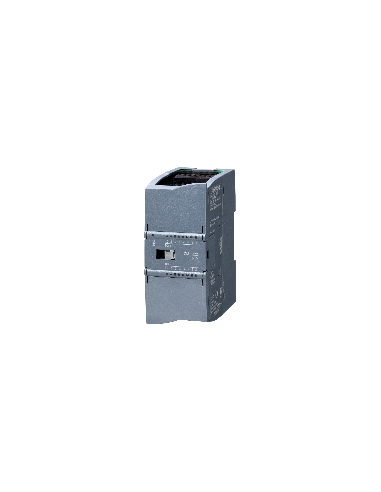

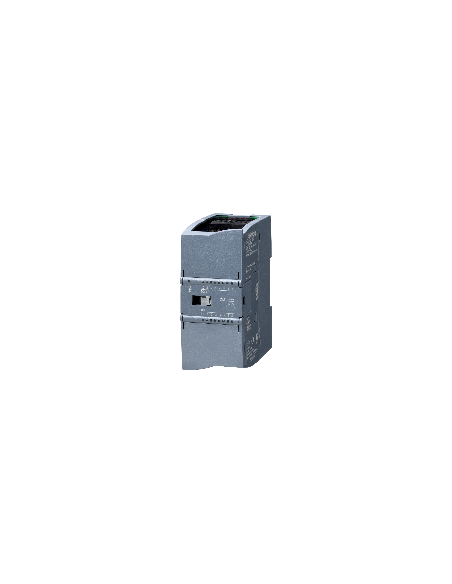

Das Binärausgangsmodul (I/O – DO) SIMATIC S7-1200 SM 1222 - 6ES7222-1HH32-0XB0 ist für die Erweiterung von SPS-Steuerungen der Familie SIMATIC S7-1200 vorgesehen.
Das Modul ist Teil des modularen Systems S7-1200 und wurde als funktionale Erweiterung der CPU-Zentraleinheiten dieser Serie entwickelt, um die Anzahl der verfügbaren Binärausgänge in der Hardwarekonfiguration der SPS zu erhöhen. Es handelt sich um ein Signalmodul, das nicht eigenständig arbeitet und mit einer CPU S7-1200 zusammenarbeiten muss, um die Anzahl der verfügbaren digitalen Ausgänge im Automatisierungssystem zu erhöhen.
Das Modul SM 1222 stellt 16 digitale Ausgänge zur Verfügung, die in Relais-Technologie realisiert sind. Jeder Ausgang wird unabhängig von der SPS-Zentraleinheit gesteuert und in der Hardwarekonfiguration in der TIA Portal-Umgebung (STEP 7) bedient. Das Modul ist vollständig in die S7-1200-Systemarchitektur integriert, und die Adressierung der Ausgänge sowie die Diagnose erfolgen direkt im Siemens-Projektierungstool.
Die Stromversorgung des Moduls erfolgt mit 24 V DC, die Konfiguration und Adressierung der Ausgänge erfolgt in der TIA Portal-Umgebung (STEP 7), wo das Modul nach dem Hinzufügen zur Hardware-Konfiguration der CPU automatisch erkannt wird. Das Gehäuse SM 1222 ist für die Montage auf einer 35-mm-DIN-Schiene in Schaltschränken geeignet und erfüllt die Schutzart IP20, die für Komponenten typisch ist, die in Schaltanlagen installiert werden.
Die SIMATIC S7-1200-Serie wurde als kompakte, skalierbare SPS-Plattform entwickelt, bei der die Funktionalität des Systems durch Signalmodule (SM), Kommunikationsmodule (CM) und Sicherheitsmodule (F-SM) erweitert wird. Das SM 1222 ist eines der grundlegenden Ausgangsmodule dieser Serie und ist mechanisch und elektrisch vollständig kompatibel mit den anderen Komponenten der Plattform. Das Modul wird direkt auf einer DIN-Schiene in unmittelbarer Nähe der CPU unter Verwendung des S7-1200-Systembusses montiert.
