Die Signalmodule können an die Zentraleinheit angeschlossen werden, um die Kapazität der digitalen oder analogen Ein-/Ausgänge zu erhöhen.

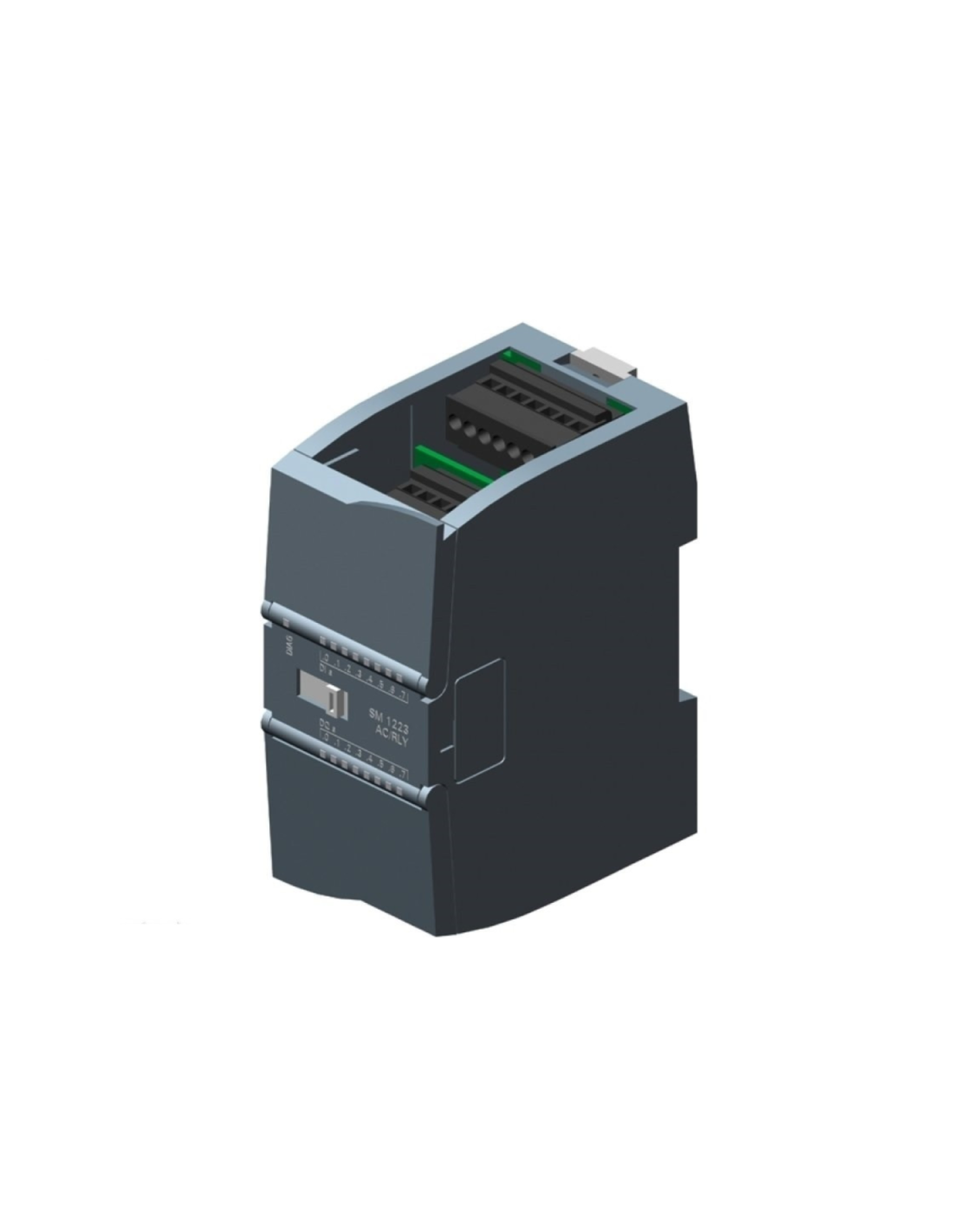

Binäres Ein-/Ausgangsmodul Siemens SIMATIC S7-1200 SM 1223 - 6ES7223-1QH32-0XB0 ist ein Bestandteil der modularen Architektur der Serie S7-1200 und dient zur Erweiterung der Hardwarekonfiguration der CPU-Zentraleinheiten S7-1200 um zusätzliche Binärsignale. Das Gerät ist keine Zentraleinheit und arbeitet ausschließlich in Verbindung mit der CPU, mit der es über den Systembus S7-1200 kommuniziert.
Das Modul integriert in einem Gehäuse 8 Binäreingänge, die für den Betrieb mit einer Spannung von 120/230 V AC ausgelegt sind, sowie 8 Binärausgänge in Relais-Technologie mit einem Nennstrom von 2 A pro Kanal. Die digitalen Eingänge ermöglichen die direkte Verarbeitung von binären AC-Signalen, während die Relaisausgänge das Schalten von AC- oder DC-Signalen innerhalb des zulässigen Bereichs der elektrischen Parameter des Moduls ermöglichen. Das Modul verfügt über keine Analog- oder Kommunikationsfunktionen und dient ausschließlich als Erweiterung der Binärsignale im S7-1200-System.
SM 1223 ist in dieser Variante mechanisch, elektrisch und softwaretechnisch vollständig in die SIMATIC S7-1200-Plattform integriert. Die Hardwarekonfiguration, die Adressierung der Ein- und Ausgänge sowie die Diagnose werden in der TIA Portal-Umgebung (STEP 7) durchgeführt.
Die Stromversorgung des Moduls erfolgt mit 24 V DC, und die mechanische Konstruktion ist für die Montage auf einer 35-mm-DIN-Schiene in Schaltschränken ausgelegt. Das Gehäuse erfüllt die Umweltanforderungen für SIMATIC-Systemkomponenten und hat die Schutzart IP20.
