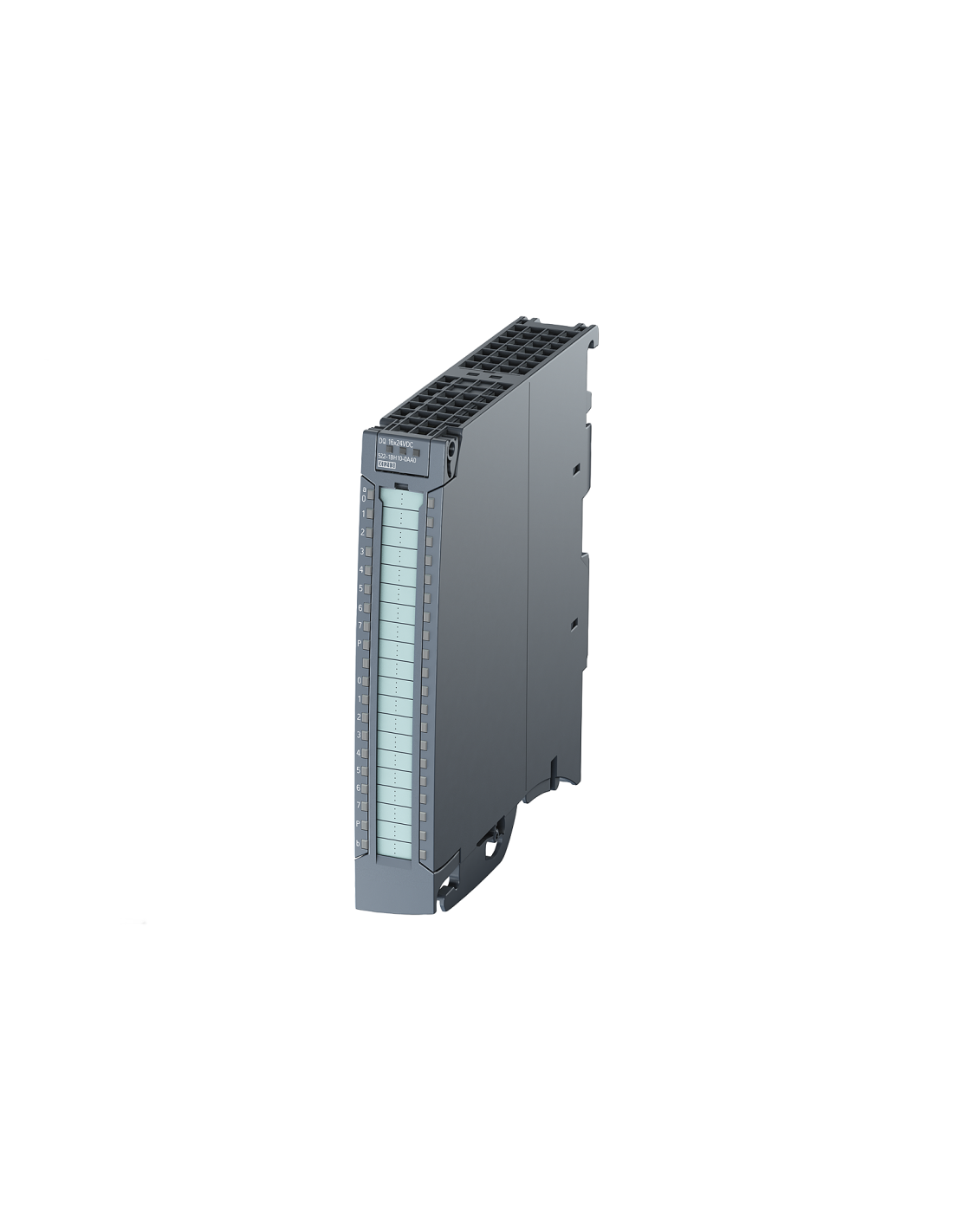

Das Modul Siemens SIMATIC S7-1500 - 6ES7521-1FH00-0AA0 ist ein digitales Eingangsmodul für den Einsatz in SIMATIC S7-1500-Steuerungssystemen. Das Produkt in der Ausführung BA (Basic) verfügt über 16 Eingangskanäle, die fest in 4 Gruppen zu je 4 Kanälen organisiert sind. Die Gruppeneinteilung ergibt sich aus dem elektrischen Aufbau des Moduls und kann nicht parametriert werden. Die Eingangskanäle erfüllen die Anforderungen des Eingangstyps 1 gemäß der Norm IEC 61131, die ihre elektrischen Eigenschaften und die Erkennung logischer Zustände für Wechselstromsignale festlegt. Das Modul wurde für die direkte Erfassung von Binärsignalen mit einer Versorgungsspannung von 230 V AC entwickelt.
Der Eingangskanal des Moduls hat gemäß den Herstellerangaben eine feste Eingangsverzögerung von 20 ms. Dieser Parameter ist ein Konstruktionsmerkmal des Moduls und kann nicht über die Konfiguration geändert werden. Der Diagnosebereich entspricht der Ausführung BA und umfasst grundlegende Informationen zum Status der Eingangskanäle.
Das Modul wird über den Systembus SIMATIC S7-1500 in die Zentraleinheit des Controllers integriert und in der Umgebung TIA Portal (STEP 7) konfiguriert. Die Frontverbindung, in Schraub- oder Push-in-Ausführung, ist nicht im Lieferumfang enthalten und muss separat bestellt werden. 6ES7521-1FH00-0AA0 ist ein breites Modul mit einer mechanischen Breite von 35 mm. Höhe und Tiefe entsprechen den Standardabmessungen der S7-1500-Systemmodule.
