Die zentrale Verarbeitungseinheit ist das Herzstück der SIMATIC S7-1500-Serie. Sie führt das Anwenderprogramm präzise aus und verbindet die Steuerung mit anderen Automatisierungselementen.

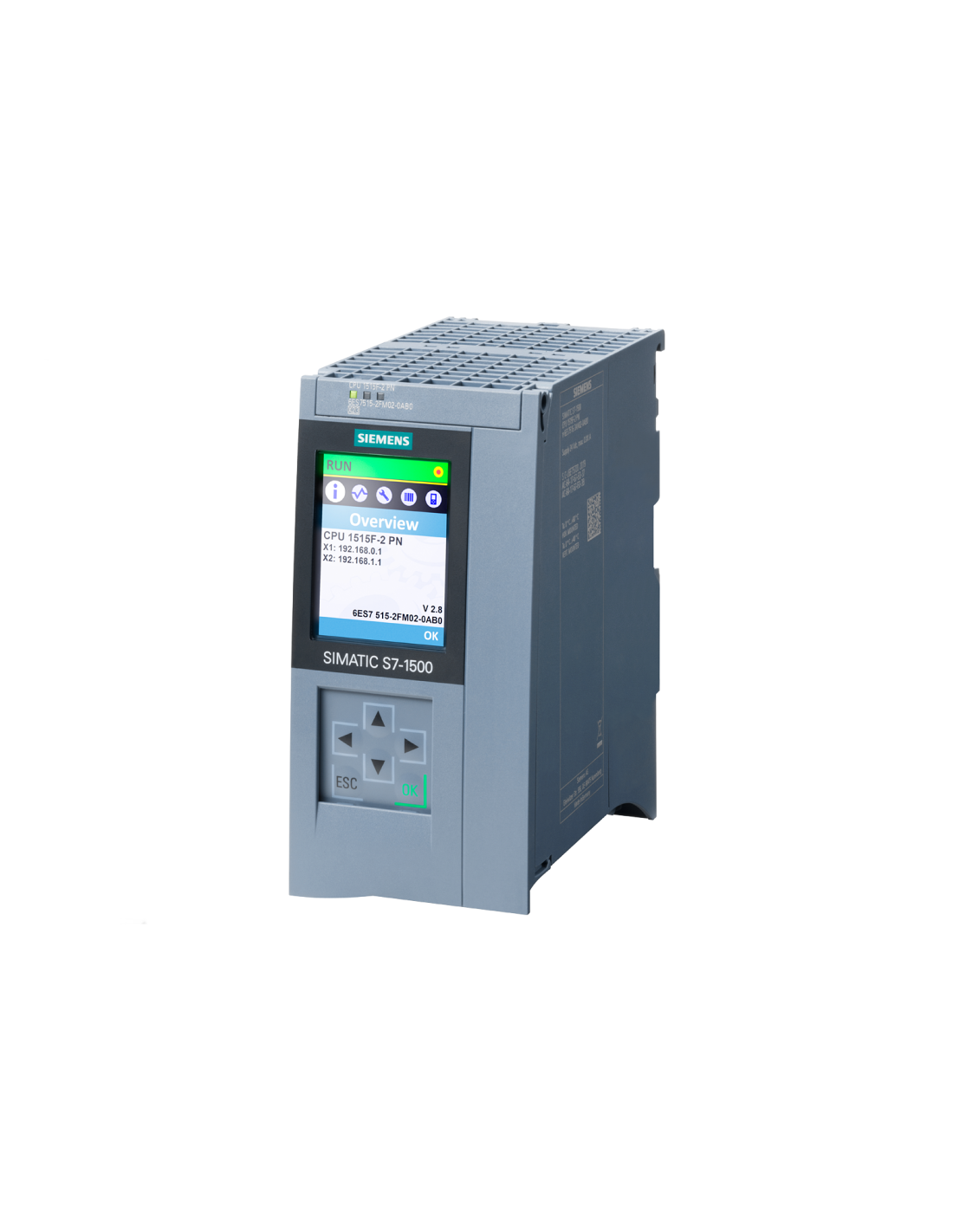

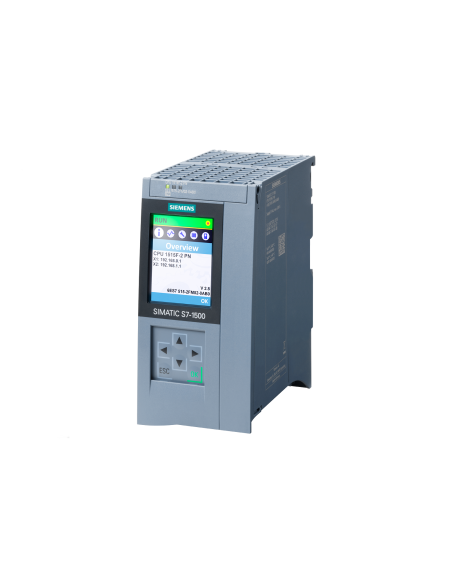

Die Zentraleinheit Siemens aus der Serie SIMATIC S7-1500 PLC CPU 1515-2 PN - 6ES7515-2AM02-0AB0 ist eine leistungsstarke programmierbare Steuerung für die Umsetzung anspruchsvoller Steuerungsaufgaben in modernen industriellen Automatisierungssystemen. Dieses Modell gehört zur S7-1500-Familie und ist das zentrale Element des Steuerungssystems, das für die Verarbeitung des Anwenderprogramms, die Netzwerk-Kommunikation und den Datenaustausch mit E/A-Modulen und Peripheriegeräten zuständig ist.
Die CPU 1515-2 PN ist mit einem Arbeitsspeicher von 500 KB für das Programm und 3 MB für Daten ausgestattet, was die Realisierung umfangreicher Steuerungsanwendungen mit hoher logischer und kommunikativer Komplexität ermöglicht. Die hohe Rechenleistung der Einheit mit einer Bit-Verarbeitungszeit von 30 ns ermöglicht die deterministische Ausführung von Aufgaben in Anwendungen, die kurze Zykluszeiten und eine präzise Synchronisation der Prozesse erfordern.
Die Steuerung verfügt über zwei unabhängige PROFINET/ETHERNET-Schnittstellen (2x RJ45-Switch; IRT-Unterstützung). Die erste Schnittstelle ist PROFINET IRT mit integriertem 2-Port-Switch, der für die Echtzeitkommunikation und Anwendungen mit hohen deterministischen Anforderungen ausgelegt ist. Die zweite Schnittstelle ist PROFINET RT, die für die Standard-Netzwerkkommunikation mit Remote-I/O-Modulen, HMI-Bedienfeldern, Antrieben und anderen Steuerungen in der industriellen Ethernet-Architektur verwendet wird.
Die CPU-Einheit 1515-2 PN ist vollständig in die SIMATIC-Plattform integriert und wird in der TIA Portal-Umgebung (STEP 7) konfiguriert, wo die Hardwarekonfiguration, die Programmierung der Steuerungslogik und die Systemdiagnose durchgeführt werden.
Für den ordnungsgemäßen Betrieb der Steuerung ist eine SIMATIC-Speicherkarte erforderlich, die zum Speichern des Projekts, der Systemdaten und zum Starten der Zentraleinheit dient. Die Konstruktion des Geräts ist für die Montage auf einer DIN-Schiene in Schaltschränken ausgelegt und erfüllt die Anforderungen moderner industrieller Automatisierungsanlagen.
