Die zentrale Verarbeitungseinheit ist das Herzstück der SIMATIC S7-1500-Serie. Sie führt das Anwenderprogramm präzise aus und verbindet die Steuerung mit anderen Automatisierungselementen.

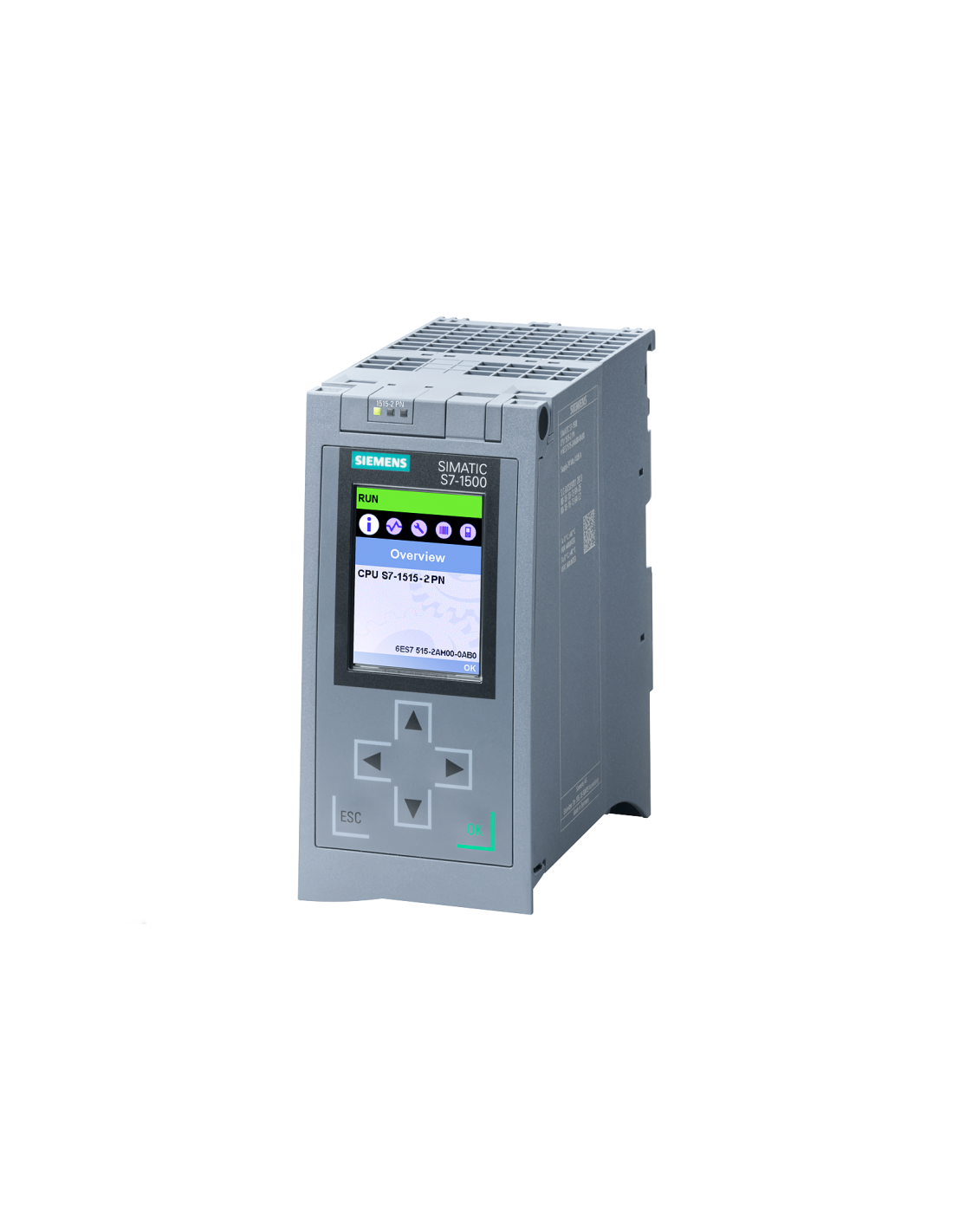

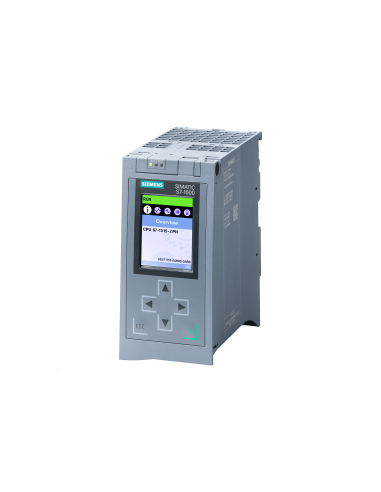

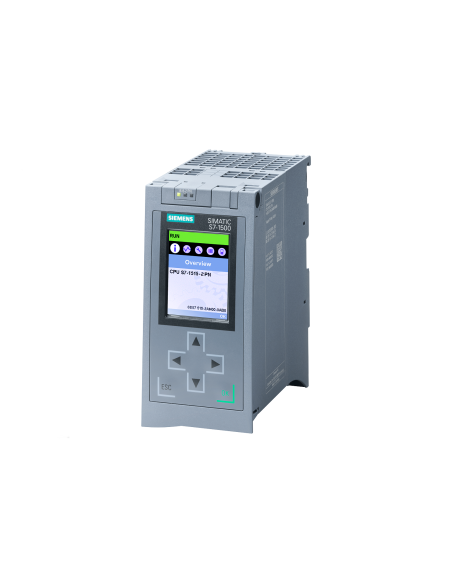

Die Siemens SIMATIC S7-1500 CPU 1515-2 PN - 6ES7515-2AM01-0AB0 ist eine Einheit des SIMATIC S7-1500-Systems, die für die Ausführung von Steuerungsprogrammen mittlerer und erhöhter Komplexität in modularen SPS-Stationen vorgesehen ist. Die CPU bietet eine hohe Verarbeitungsleistung, eine erweiterte PROFINET-Kommunikation mit IRT-Unterstützung und die Möglichkeit der Netzwerkseparation dank zwei unabhängigen Ethernet-Schnittstellen, was eine stabile Integration der Steuerung in industrielle Automatisierungssysteme ermöglicht.
Die Einheit verfügt über 500 KB Programmspeicher und 3 MB Datenspeicher, was die Umsetzung von Steuerungsanwendungen mittlerer Komplexität mit Unterstützung größerer Datenstrukturen und Technologieblöcke ermöglicht. Die Verarbeitungsleistung von Bitoperationen beträgt 30 ns, was kurze Zykluszeiten und einen stabilen Betrieb in Anwendungen gewährleistet, die eine schnelle Reaktion der Steuerung erfordern.
Die CPU ist mit zwei unabhängigen PROFINET-Schnittstellen ausgestattet. Die erste Schnittstelle unterstützt PROFINET IRT und verfügt über einen integrierten 2-Port-Switch, der lineare Topologien ohne zusätzliche Switches ermöglicht. Die zweite Schnittstelle unterstützt PROFINET RT und kann zur Netzwerktrennung oder zur Kommunikation mit anderen industriellen Ethernet-Geräten verwendet werden.
Das Gerät erfordert die Verwendung einer SIMATIC Memory Card zum Speichern von Programmen und Daten. Die Konfiguration, Programmierung und Diagnose erfolgt in der TIA Portal-Umgebung (STEP 7). Die CPU unterstützt I&M-Identifikationsdaten (I&M0;…I&M3;) und ist für die Montage auf der SIMATIC S7-1500-Systemschiene vorgesehen. Die Stromversorgung erfolgt mit 24 V DC im industriellen Toleranzbereich.
Die Variante AM01 bezeichnet eine neuere Hardware-/Firmware-Revision im Vergleich zu AM00, wobei die Leistungsklasse und die technischen Parameter der CPU unverändert bleiben.
