Die zentrale Verarbeitungseinheit ist das Herzstück der SIMATIC S7-1500-Serie. Sie führt das Anwenderprogramm präzise aus und verbindet die Steuerung mit anderen Automatisierungselementen.

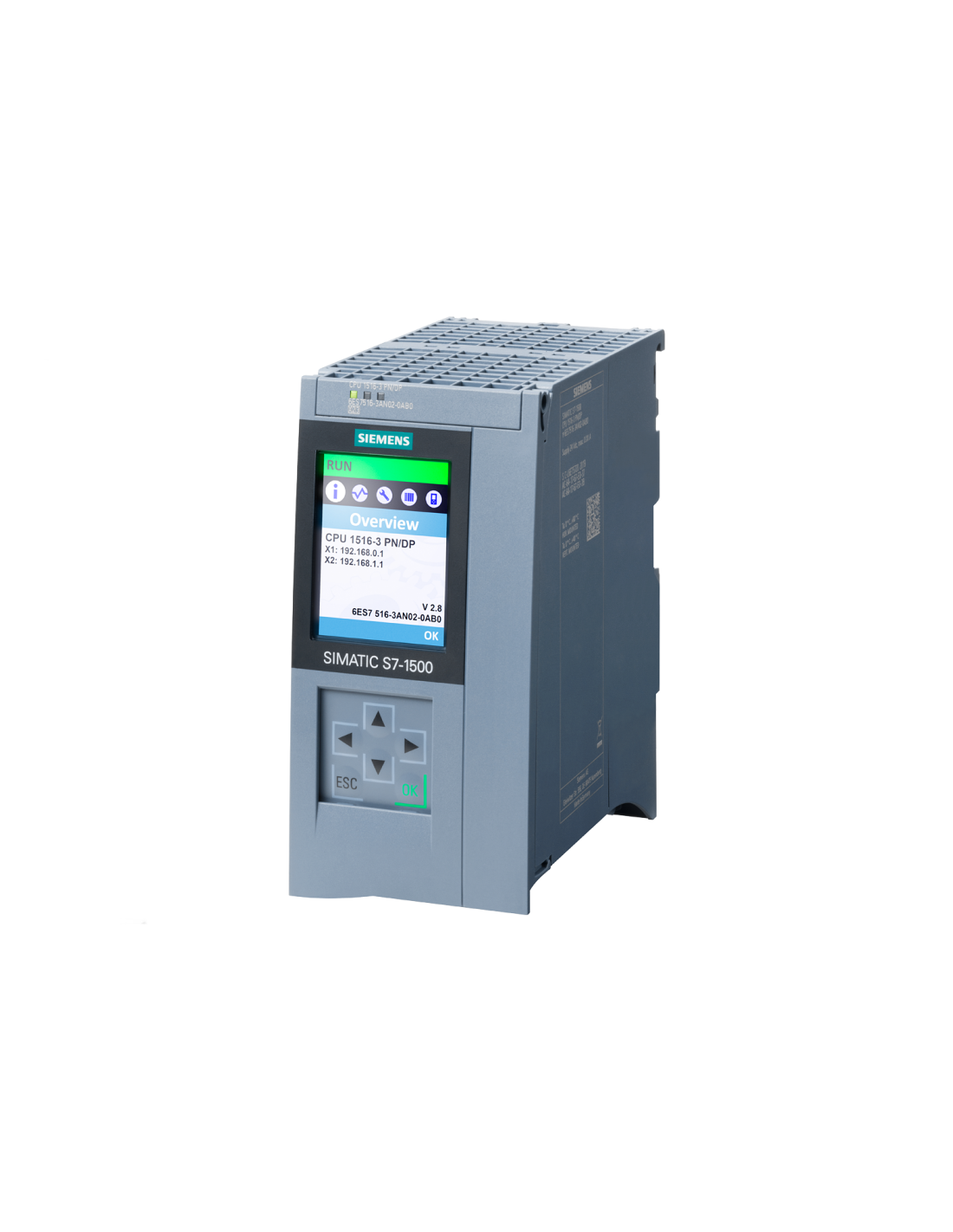

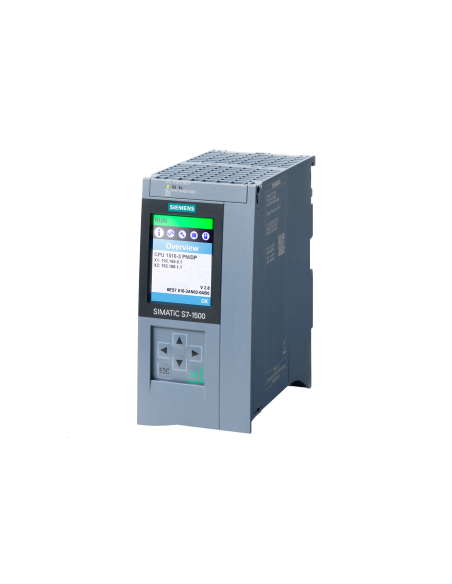

Die zentrale Steuereinheit (CPU) von Siemens - 6ES7516-3AN02-0AB0 ist eine CPU 1516-3 PN/DP des SIMATIC S7-1500-Systems, die für die Ausführung des Anwenderprogramms und die Unterstützung der PROFINET- und PROFIBUS-Kommunikation in SPS-Steuerungen vorgesehen ist, die Logik des Anwenderprogramms verarbeitet und die System-, Netzwerk- und Diagnosekommunikation verwaltet.
Die CPU verfügt über 1 MB Programmspeicher und 5 MB Datenspeicher, was die Umsetzung von Steuerungslogik mittlerer oder höherer Komplexität ermöglicht. Das Modul unterstützt Standard-Organisationsblöcke, E/A-Daten und Systemfunktionen innerhalb der S7-1500-Familie.
Die CPU ist mit 3 Kommunikationsschnittstellen ausgestattet:
-
PROFINET IRT mit integriertem 2-Port-Switch,
-
PROFINET RT,
-
PROFIBUS DP.
Diese Anordnung der Schnittstellen ermöglicht die Kommunikation mit Ethernet-Netzwerkgeräten in Echtzeit und mit Feldgeräten, die das PROFIBUS-Protokoll verwenden.
Die Leistung der CPU-Logik wird durch eine Bitzeit von 10 ns bestimmt, was sich in einer hohen Geschwindigkeit der Logik- und Kommunikationsoperationen niederschlägt. Die Einheit verfügt über ein Textdisplay, Bedienelemente zur Auswahl des CPU-Betriebsmodus und LED-Diagnoseanzeigen, die die lokale Bedienung und Hardware-Diagnose erleichtern.
Die CPU erfordert die Verwendung einer SIMATIC-Speicherkarte zur Speicherung des Steuerungsprogramms und der Daten – die Speicherkarte ist nicht im Lieferumfang enthalten und muss separat bestellt werden. Die CPU wird mit einer Spannung von 24 V DC im zulässigen Bereich von 19,2…28,8 V DC mit Verpolungsschutz versorgt.
Die Konfiguration, Programmierung und Diagnose der CPU erfolgt in der TIA Portal-Umgebung (STEP 7) unter Verwendung von Standard-Engineering-Tools. Die CPU ist für den Einbau als zentrales Element der SIMATIC S7-1500-Station auf der Systemschiene der Station vorgesehen.
