Die zentrale Verarbeitungseinheit ist das Herzstück der SIMATIC S7-1500-Serie. Sie führt das Anwenderprogramm präzise aus und verbindet die Steuerung mit anderen Automatisierungselementen.

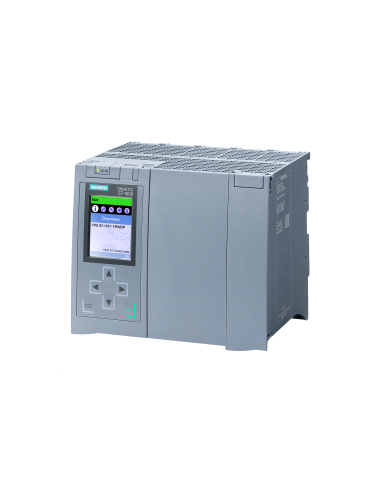

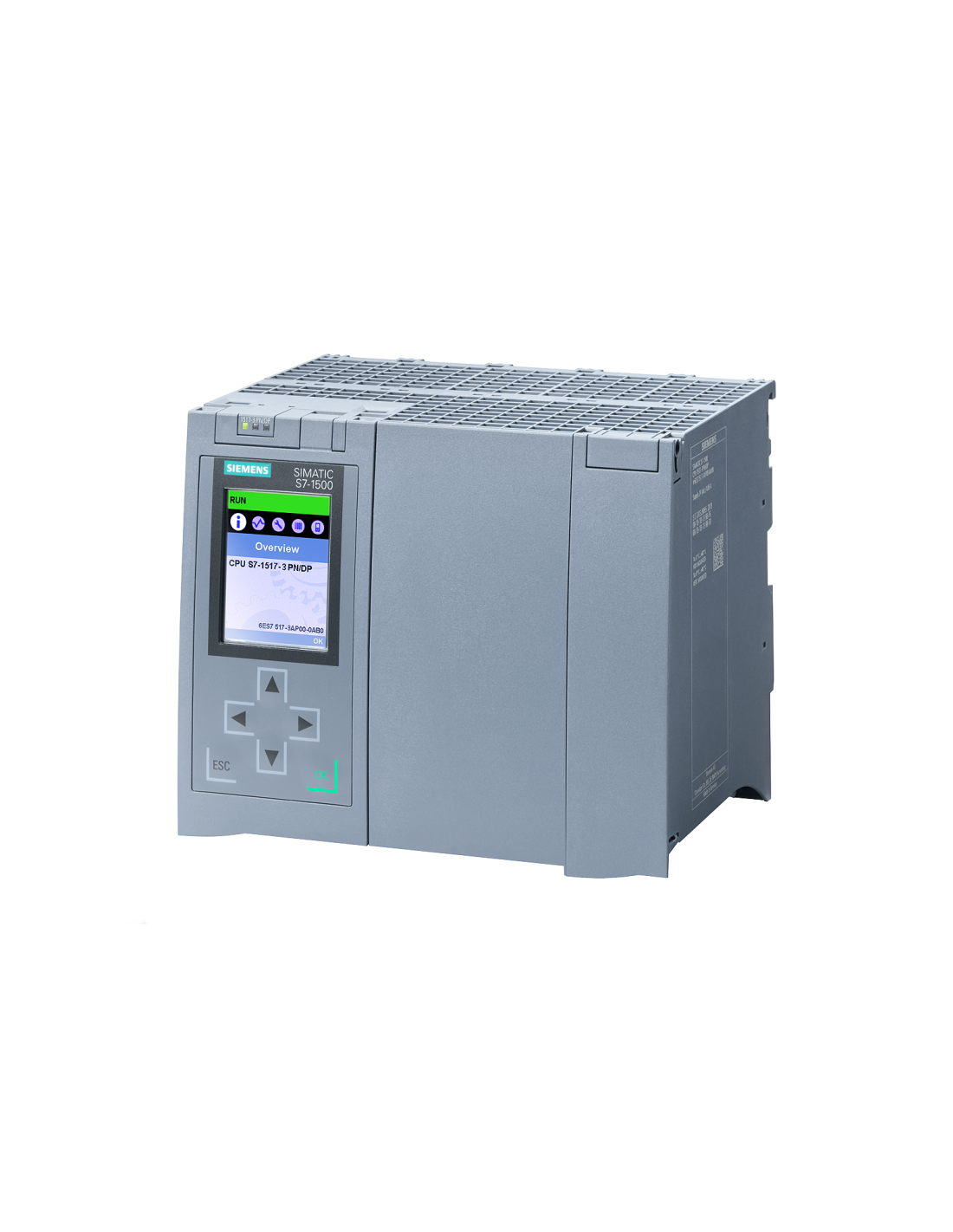

Das Modul 6ES7517-3AP00-0AB0 ist die zentrale Steuereinheit (CPU) im SIMATIC S7-1500-System von Siemens. Die Einheit ist als CPU 1517-3 PN/DP gekennzeichnet und ist ein Element der SPS-Steuerung, das für die Ausführung der Steuerungslogik, die Datenverarbeitung und die Kommunikation mit den Ein-/Ausgangsmodulen und Peripheriegeräten vorgesehen ist.
Die CPU verfügt über 2 MB Arbeitsspeicher für das Programm und 8 MB Speicher für Daten, was die Ausführung von Anwendungen mittlerer und höherer Komplexität sowie die Speicherung größerer Prozessdatensätze ermöglicht.
Die Einheit verfügt über 3 Kommunikationsschnittstellen:
-
Die erste Schnittstelle realisiert PROFINET IRT mit zwei Switching-Ports,
-
die zweite Schnittstelle unterstützt PROFINET RT,
-
die dritte Schnittstelle ermöglicht die Kommunikation über PROFIBUS.
Diese Anordnung der Schnittstellen ermöglicht flexible Verbindungen zum Automatisierungsnetzwerk und die Integration mit Feldgeräten und übergeordneten Systemen.
Die Ausführungszeit für Bitoperationen beträgt 2 ns, was sich in einer hohen logischen CPU-Leistung niederschlägt. Das Modul erfordert die Verwendung einer SIMATIC-Speicherkarte zum Speichern und Sichern des Programms und der Daten der Steuerung. Die Identifikationsdaten des Moduls werden gemäß der Standard-Identifikationsarchitektur SIMATIC S7-1500 in Form von I&M0;…I&M3; bereitgestellt.
Die CPU wird mit einer Spannung von 24 V DC mit einem zulässigen Bereich von 19,2…28,8 V DC versorgt und verfügt über einen Verpolungsschutz. Der Spannungszustand und das Verhalten bei einem kurzzeitigen Ausfall der Stromversorgung werden gemäß den Standards der SPS-Station gespeichert.
Die Konfiguration, Programmierung und Diagnose der CPU erfolgt in der TIA Portal-Umgebung (STEP 7) unter Verwendung von Siemens-Engineering-Tools. Die CPU wird als zentrales Element der SIMATIC S7-1500-Station auf der Systemschiene montiert.
