Die zentrale Verarbeitungseinheit ist das Herzstück der SIMATIC S7-1500-Serie. Sie führt das Anwenderprogramm präzise aus und verbindet die Steuerung mit anderen Automatisierungselementen.

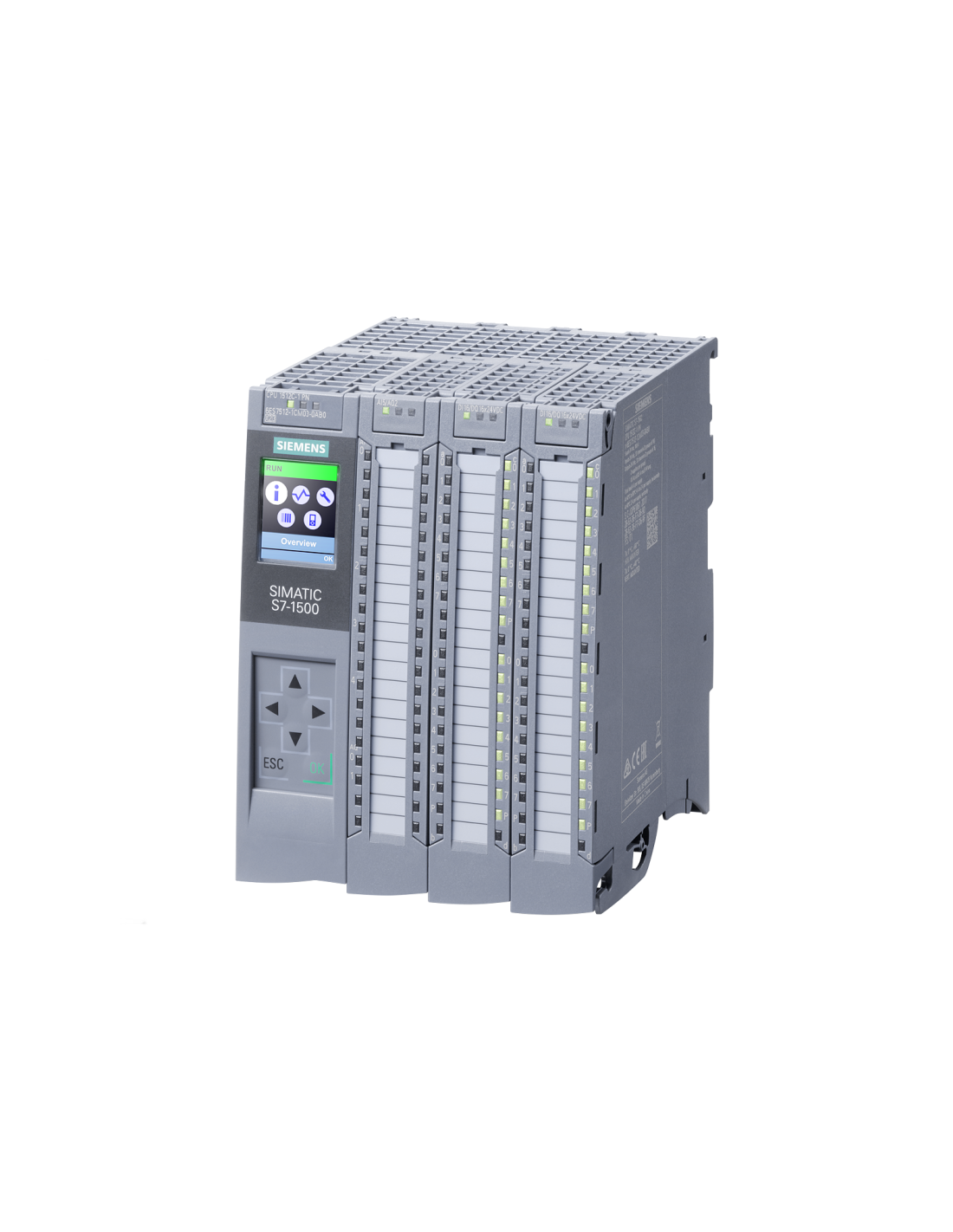

Das kompakte Modul Siemens 6ES7512-1CK01-0AB0 ist die zentrale Steuereinheit (CPU) im System SIMATIC S7-1500 und wird als CPU 1512C-1 PN bezeichnet. Die Einheit führt die Funktionen der Verarbeitung des Anwenderprogramms und der Verarbeitung der Ein-/Ausgangssignale aus und gewährleistet über die PROFINET-Schnittstelle die Kommunikation mit anderen Geräten und industriellen Netzwerken.
Die Steuerung verfügt über 250 KB Arbeitsspeicher für das Programm und 1 MB Datenspeicher, was die Ausführung von Steuerungen und Logik mittlerer Komplexität ermöglicht. Die CPU verfügt über 32 digitale Eingänge und 32 digitale Ausgänge sowie 5 analoge Eingänge und 2 analoge Ausgänge, was den direkten Anschluss von Prozesssignalen ermöglicht. Die Einheit unterstützt 6 Hochfrequenzzähler und 4 schnelle Ausgänge, die für PTO / PWM / Frequenzausgang konfigurierbar sind, was die Möglichkeiten der Steuerung von Aktoren und der Verarbeitung von Signalen mit erhöhter Dynamik erweitert.
Das Modul ist mit einer PROFINET-IRT-Schnittstelle mit zwei Switch-Ports (2-Port-Switch) ausgestattet, die die Verbindung zum Automatisierungsnetzwerk und zu Feldgeräten gewährleistet. Die Verarbeitungsleistung für Bitoperationen beträgt 48 ns, was eine schnelle Ausführung von Steuerbefehlen ermöglicht. Die CPU verfügt über einen PUSH-IN-Frontanschluss zum Anschließen von Kabeln und erfordert die Verwendung einer SIMATIC-Speicherkarte zum Speichern von Programmen und Daten.
Die Konfiguration, Programmierung und Diagnose der CPU erfolgt in der Umgebung TIA Portal (STEP 7). Das Modul ist für die Montage auf der Systemschiene SIMATIC S7-1500 vorgesehen und verfügt über einen industriellen Standard-Spannungsbereich von 24 V DC (19,2…28,8 V) mit Verpolungsschutz.
