Die zentrale Verarbeitungseinheit ist das Herzstück der SIMATIC S7-1500-Serie. Sie führt das Anwenderprogramm präzise aus und verbindet die Steuerung mit anderen Automatisierungselementen.

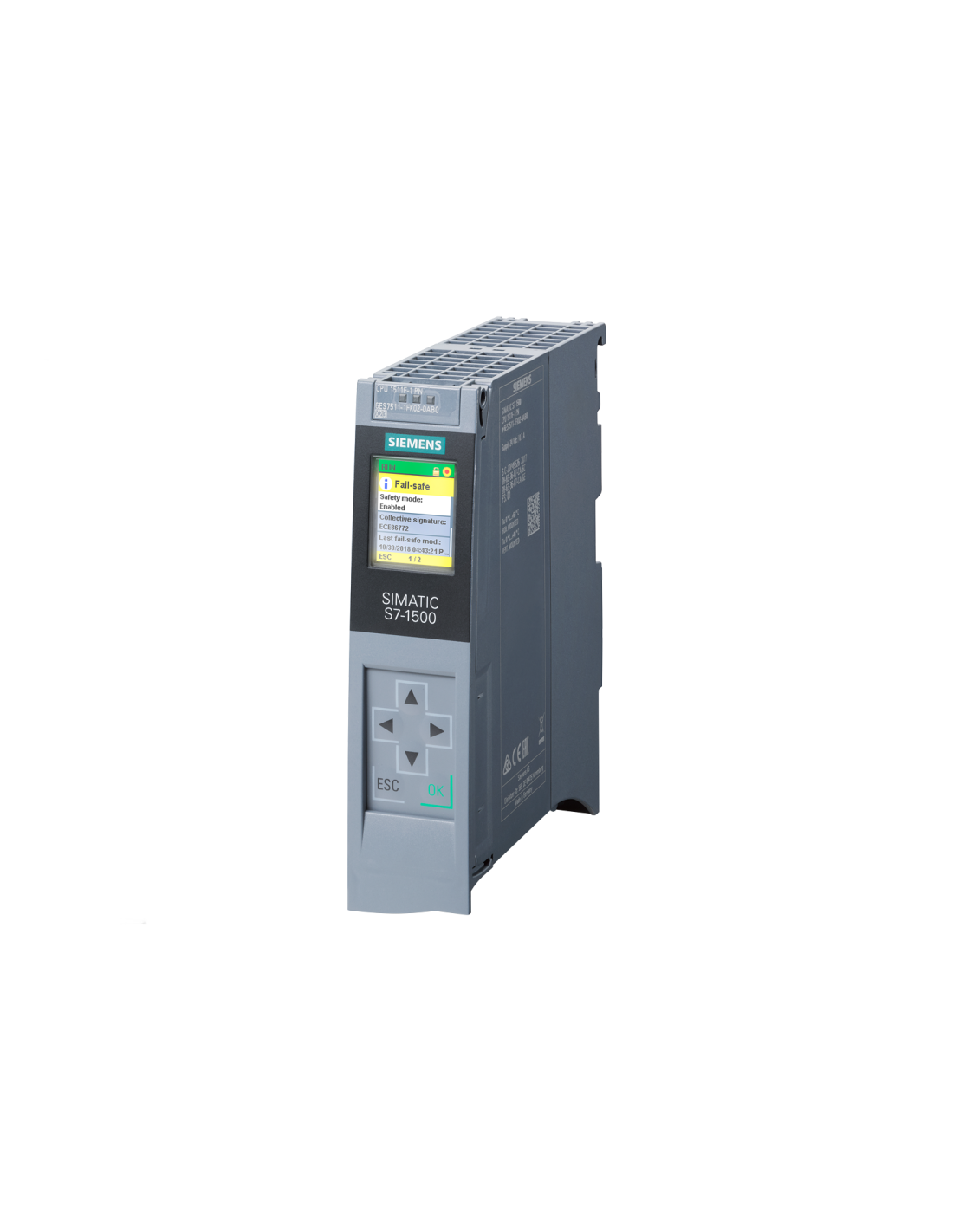

Das Modul Siemens - 6ES7511-1FK02-0AB0 ist die zentrale Verarbeitungseinheit SIMATIC S7-1500F, gekennzeichnet als CPU 1511F-1 PN. Es handelt sich um eine SPS mit funktionalen Sicherheitsfunktionen, die für die Umsetzung der Benutzerlogik, die Kommunikation mit Ein-/Ausgangsmodulen und die Integration in industrielle Netzwerke mit PROFINET IRT-Unterstützung vorgesehen ist. Die Identifikationsdaten des Moduls (I&M0;…I&M3;) sind verfügbar und können für die Diagnose und Hardware-Identifikation verwendet werden.
Die CPU verfügt über 225 KB Programmspeicher und 1 MB Datenspeicher, was die Ausführung von Steuerungsprogrammen mittlerer Komplexität ermöglicht. Für den Betrieb ist eine mit dem Gerät kompatible SIMATIC Memory Card erforderlich. Die Einheit unterstützt die PROFINET IRT-Schnittstelle mit zwei Switch-Ports (2-Port-Switch) und gewährleistet so die Verbindung mit dem Steuerungsnetzwerk. Die Bit-Leistung beträgt 60 ns, was die Effizienz der logischen Verarbeitung und der Programmzyklen bestimmt.
Das Gerät wird mit einer Spannung von 24 V DC mit einem zulässigen Bereich von 19,2…28,8 V DC versorgt und verfügt über einen Verpolungsschutz. Die Einheit bietet grundlegende Unterstützung für System- und Energiefehler gemäß den Anforderungen der Steuerstationen und unterstützt die Speicherung des Status bei Spannungsausfall durch eine kurzzeitige Pufferstromversorgung. Die Konfiguration und Programmierung der CPU erfolgt in der TIA Portal-Umgebung (STEP 7) unter Verwendung der für die S7-1500F-Familie geeigneten Engineering-Tools.
