Die zentrale Verarbeitungseinheit ist das Herzstück der SIMATIC S7-1500-Serie. Sie führt das Anwenderprogramm präzise aus und verbindet die Steuerung mit anderen Automatisierungselementen.

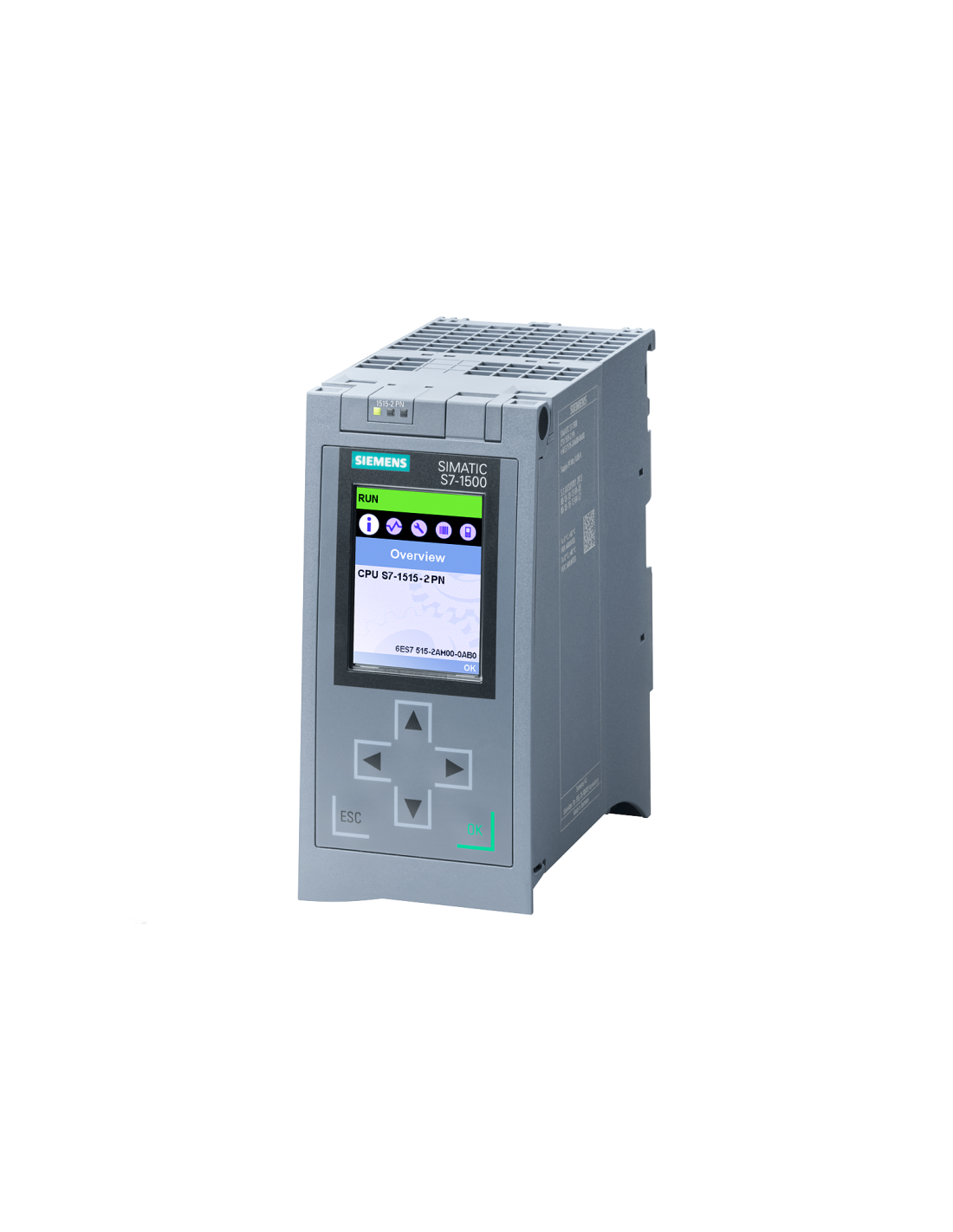

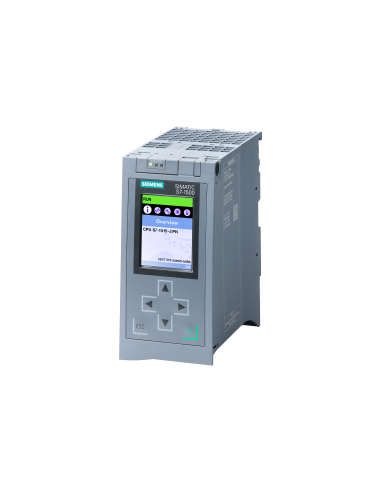

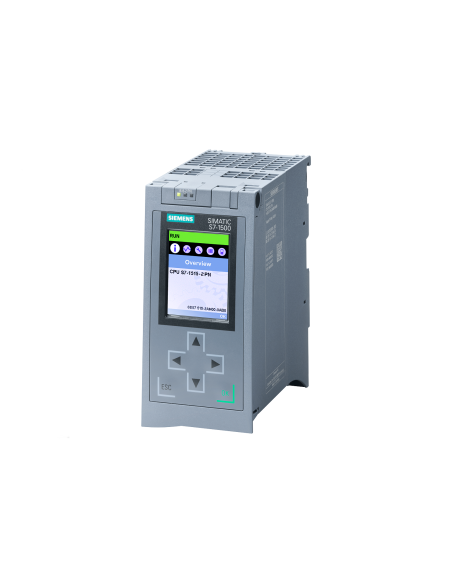

Das Modul Siemens - 6ES7515-2AM00-0AB0 ist die zentrale Steuereinheit (CPU) des SIMATIC S7-1500-Systems mit der Bezeichnung CPU 1515-2 PN. Das Gerät ist das Hauptelement der SPS-Steuerung und verantwortlich für die Ausführung der Logik des Anwenderprogramms, die Kommunikation mit den Ein-/Ausgangsmodulen und die Integration in das industrielle Netzwerk.
Die CPU verfügt über einen Programmspeicher von 500 KB und einen Datenspeicher von 3 MB, wodurch die Ausführung von Steuerungsprogrammen mittlerer Komplexität möglich ist. Die Steuerung ist mit PROFINET-Kommunikationsschnittstellen ausgestattet: Der erste Port unterstützt den PROFINET-IRT-Modus mit einem 2-Port-Switch, der zweite Port unterstützt PROFINET RT, was die Integration in das Automatisierungsnetzwerk und Feldgeräte ermöglicht. Die CPU bietet eine hohe Leistung mit einer Bitzeit von 30 ns, was sich in einer schnellen Datenverarbeitung und Anwendungszyklen niederschlägt.
Das Gerät wird mit 24 V DC versorgt, wobei der zulässige Bereich 19,2…28,8 V DC beträgt. Die CPU verfügt über einen Verpolungsschutz und Energiebeschränkungen gemäß den Anforderungen industrieller Steuerungssysteme. Der Programm- und Datenspeicher kann mit Speicherkarten erweitert werden, die mit der SIMATIC-Architektur kompatibel sind.
Die Konfiguration und Programmierung der CPU erfolgt in der TIA Portal-Umgebung (STEP 7) mit vollständiger Unterstützung der Siemens-Engineering-Tools. Die Einheit unterstützt I&M-Identifikationsdaten (I&M0;…I&M3;) sowie einen Standard-Satz von Kommunikations- und Diagnoseblöcken innerhalb der S7-1500-Familie.
