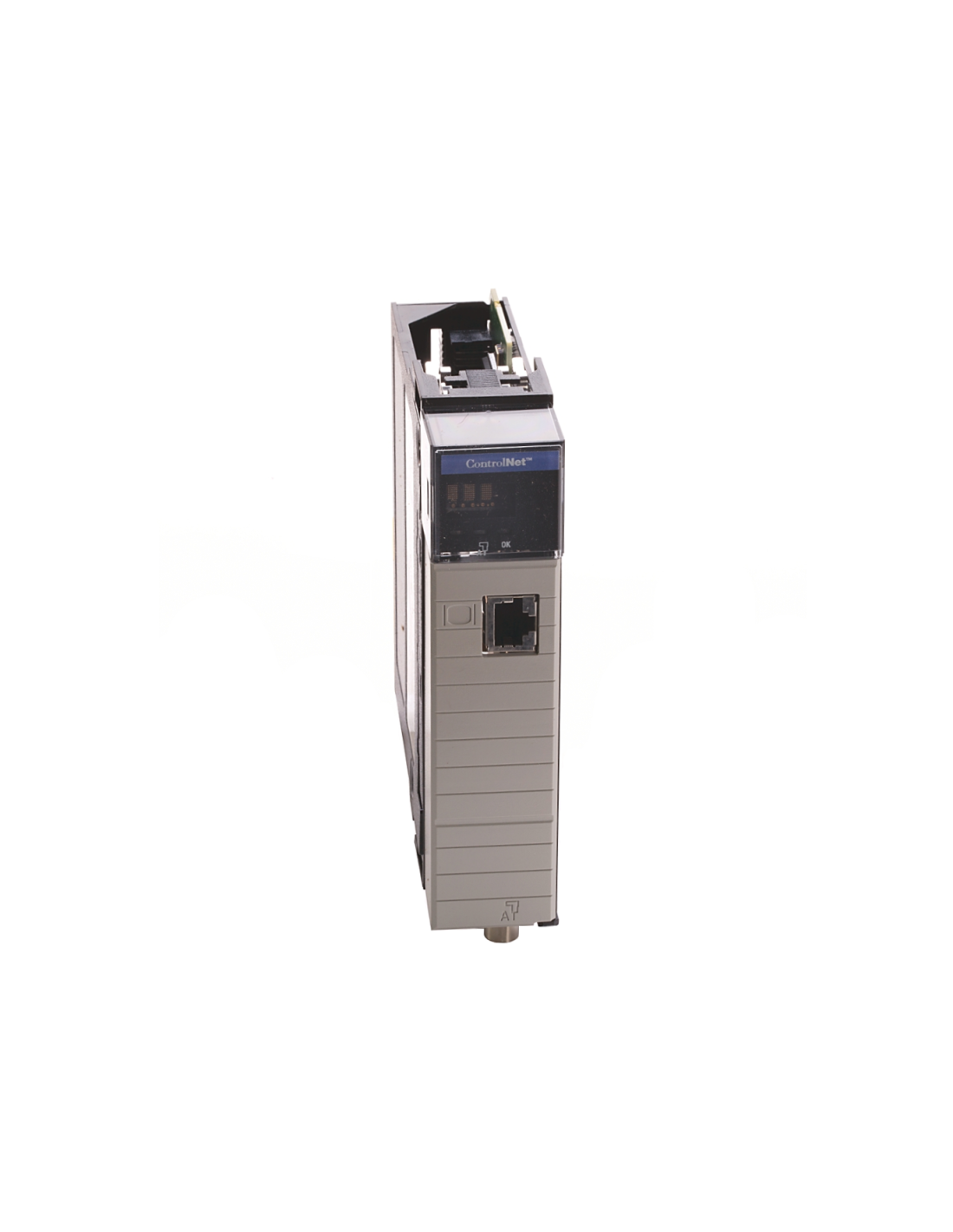

Das Kommunikationsmodul 1756-CNBR der ControlLogix-Serie wurde für die Integration von ControlLogix-Steuerungssystemen in das ControlNet-Netzwerk entwickelt. Das Gerät fungiert als redundante Brücke (ControlNet Redundant Bridge Module) zwischen dem Backplane-Bus der ControlLogix-Steuerung und dem ControlNet-Netzwerk und ermöglicht so den Datenaustausch zwischen SPS-Steuerungen, E/A-Modulen und anderen Geräten, die in diesem Netzwerk betrieben werden.
Das Modell 1756-CNBR unterstützt redundante ControlNet-Kommunikation, wodurch der Aufbau von Netzwerken mit erhöhter Zuverlässigkeit möglich ist. Das Modul ist mit zwei ControlNet-Ports in Form von BNC-Anschlüssen ausgestattet, die eine Konfiguration sowohl im Simplex-Modus als auch in einer redundanten Architektur ermöglichen. Zusätzlich verfügt das Modul über einen NAP-Port (Network Access Port) im RJ-45-Standard, der eine lokale Konfiguration und Netzwerkdiagnose ermöglicht. Es unterstützt eine Kommunikationsgeschwindigkeit von 5 Mbit/s und 40–48 logische ControlNet-Verbindungen.
Das Modul wird direkt in die ControlLogix-Chassis der Serie 1756 eingebaut, wo es über den Backplane-Bus des Systems mit den anderen Modulen kommuniziert. Dank der Bridge-Funktion ermöglicht es die Übertragung von Prozessdaten und Nachrichten zwischen dem ControlNet-Netzwerk und der SPS. Die maximale Anzahl der unterstützten Knoten im ControlNet-Netzwerk kann bis zu 99 Geräte betragen, was die Integration großer Industrieanlagen ermöglicht. Das Modul 1756-CNBR wird für die Kommunikation mit dezentralen E/A-Modulen, Steuerungen anderer Systemsegmente oder Automatisierungsgeräten verwendet, die das ControlNet-Protokoll nutzen.
Die Konfiguration und Diagnose des Moduls erfolgt in der Umgebung Studio 5000 / RSLogix 5000, die die Verwaltung der Kommunikation sowie die Integration in das SPS-Projekt ermöglicht.
