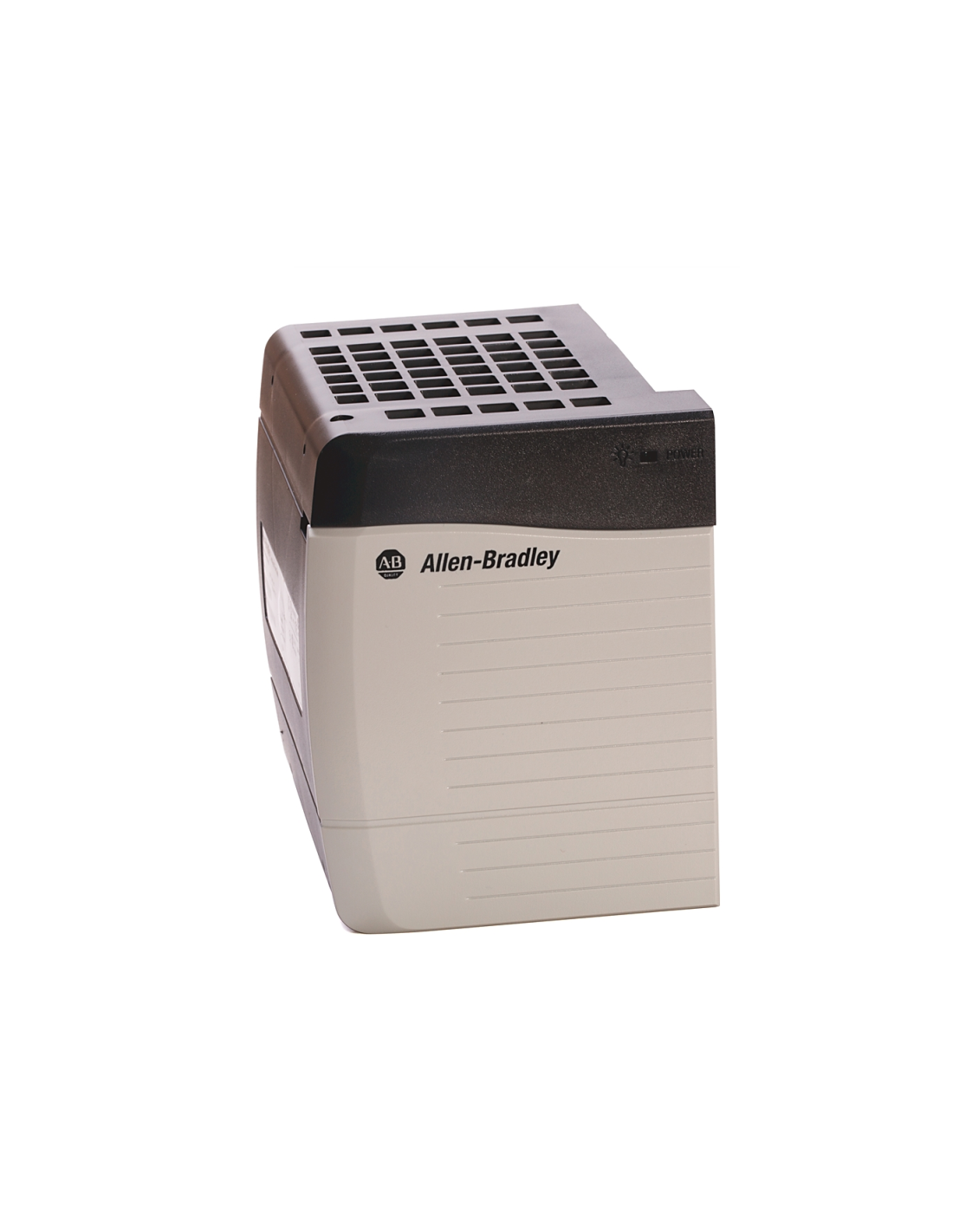

Standard-24-V-DC-Netzteil für die ControlLogix-Plattform – 1756-PB75. Das Gerät wird auf der linken Seite der 1756-Chassis-Kassette montiert, entsprechend den Standardkassetten der Serien B und C. Das Netzteil arbeitet mit einer Eingangsspannung von 18…32 V DC, und seine Bauweise entspricht der Vollformat-Version – nicht der Slim-Version.
Das Netzteilmodell 1756-PB75 versorgt den internen Systembus und stellt vier Backplane-Ausgangsleitungen bereit: 5,1 V DC / 13 A, 3,3 V DC / 4 A, 1,2 V DC / 1,5 A sowie 24 V DC / 2,8 A. Die maximale Eingangsleistung beträgt 95 W, die maximale Ausgangsleistung 75 W und der maximale Anlaufstrom 30 A. Die Überbrückungszeit für diese Gruppe von Netzteilen beträgt 50 ms für den Bereich von 30…60 V DC und 50 ms für den Bereich von 90…143 V DC; beim 24-V-DC-Modell entsprechen die dem 1756-PB75 zugeordneten Ein- und Ausgangsparameter der Gruppe der 75-W-Standardnetzteile.
Das Netzteil ist in offener Bauweise ausgeführt, hat Abmessungen von ca. 140 × 112 × 145 mm, ein Gewicht von ca. 0,95 kg und erfordert Kupferkabel mit 2,5 mm² / 14 AWG. Die Isolationsspannung zwischen dem Stromversorgungseingang und der Backplane beträgt 250 V Dauerstrom, mit verstärkter Isolierung, getestet bei 3500 V DC für 60 s. Die Klemmen sind für ein Anzugsmoment von 0,565 N·m ausgelegt, und das Netzteil benötigt keine zusätzlichen Verbindungskabel.
Der Betriebstemperaturbereich liegt bei 0…60 °C, die Lagertemperatur bei -40…85 °C, die zulässige relative Luftfeuchtigkeit bei 5…95 % ohne Kondensation, die Vibrationsfestigkeit bei 2 g bei 10…500 Hz und die Stoßfestigkeit bei 30 g im Betrieb und 50 g im Ruhezustand. Auf der Produktseite ist das Netzteil als nicht redundante Version klassifiziert.
