Kommunikationsmodule erweitern die gesamten Kommunikationsmöglichkeiten der SIMATIC S7-1200 durch zusätzliche Funktionen und Schnittstellen.

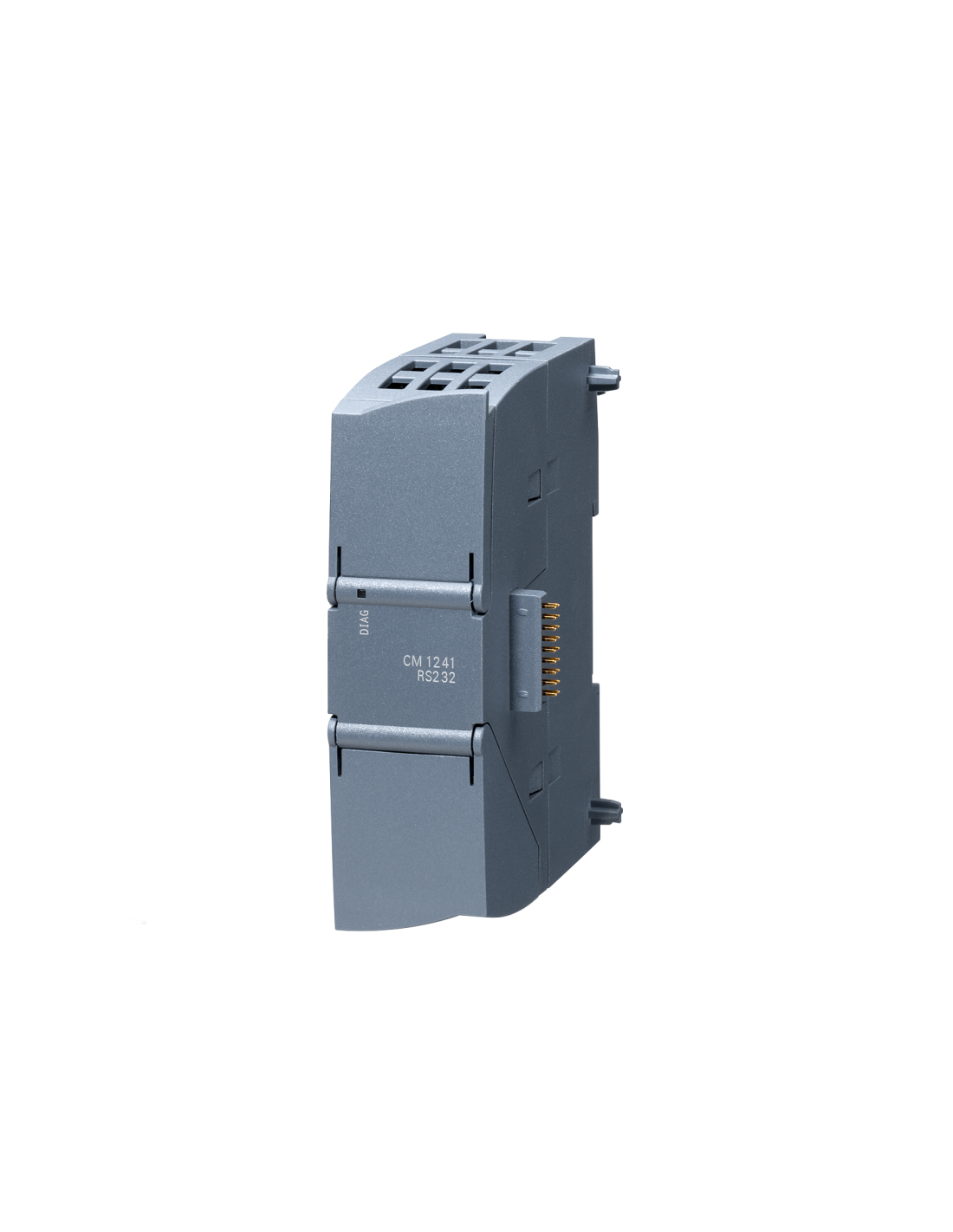

Das Kommunikationsmodul CM 1241 Siemens aus der Serie SIMATIC S7-1200 – 6ES7241-1AH32-0XB0 – dient zur Erweiterung der Funktionalität der SPS-Steuerungen SIMATIC S7-1200 um eine serielle Kommunikationsschnittstelle RS232. Das Modul wird direkt an der CPU-Zentraleinheit montiert und ist ein integraler Bestandteil der Kommunikationserweiterungsarchitektur des S7-1200-Systems.
Das CM 1241 RS232 ist mit einem 9-poligen D-Sub-Stecker (Stecker/Pin) ausgestattet und unterstützt den Freeport-Modus, der die Implementierung eigener, nicht standardmäßiger Kommunikationsprotokolle ermöglicht, die direkt aus der Anwendungsebene der SPS-Steuerung heraus ausgeführt werden. Dies ermöglicht eine flexible Integration der SIMATIC S7-1200-Steuerung in externe Geräte, die die serielle RS232-Kommunikation nutzen, wie z. B. Bedienfelder, Codeleser oder ältere Automatisierungsgeräte.
Die Übertragungsparameter, darunter die Übertragungsgeschwindigkeit, die Anzahl der Datenbits, die Parität und die Stoppbits, werden in der TIA Portal-Umgebung (STEP 7) definiert. Das Modul schreibt keine vorgefertigten Kommunikationsprotokolle vor; die gesamte Datenübertragungslogik wird programmgesteuert ausgeführt, wodurch der Benutzer die vollständige Kontrolle über die Art des Informationsaustauschs hat.
Die Stromversorgung erfolgt direkt über den Systembus der Steuerung, ohne dass eine zusätzliche Stromquelle erforderlich ist. Die Konstruktion des Moduls ist für die Montage auf einer DIN-Schiene in Schaltschränken ausgelegt und ist in Bezug auf die Abmessungen vollständig kompatibel mit den anderen Erweiterungsmodulen S7-1200.
