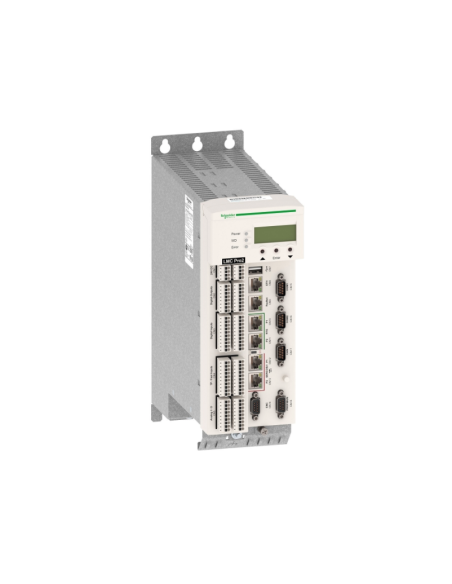

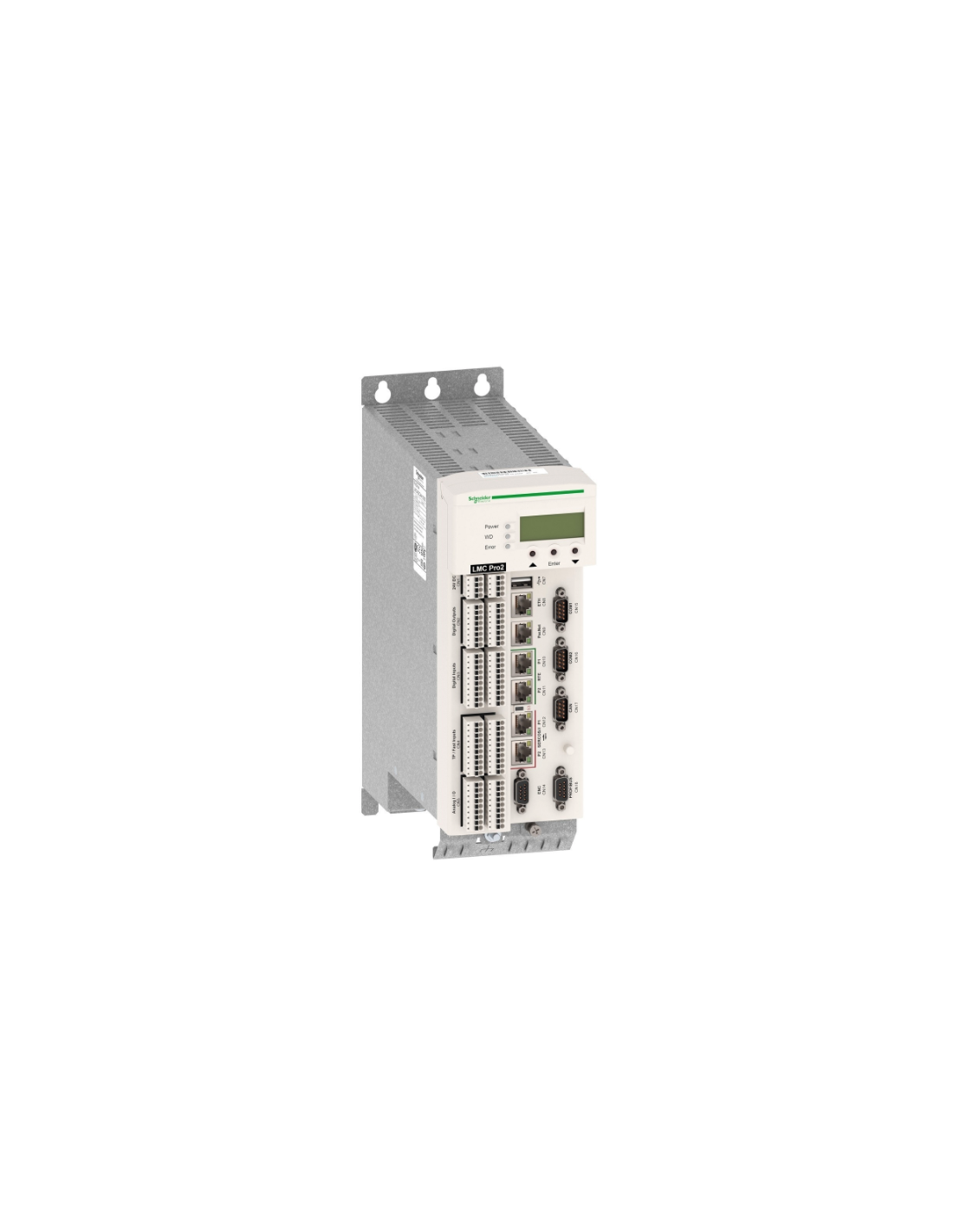

SCHNEIDER PacDrive 3 LMC Pro2 MOVEMENT CONTROLLER - LMC402CAA10000

Die Serie Schneider Electrics PacDrive 3 LMC bietet skalierbare Leistung für die Synchronisation von bis zu 130 Servoachsen mit einer Netzwerkaktualisierungsrate von 1 ms und bis zu 255 virtuellen Achsen. Zusätzlich zu den Bewegungsfunktionen vereinen alle Steuerungen eine integrierte SPS, HMI-Schnittstellen und IT-Funktionen auf einer einzigen Hardwareplattform.

Der fortschrittliche Bewegungscontroller Schneider Electric PacDrive 3 LMC Pro2 - LMC402CAA10000 bietet hervorragende Leistung in Automatisierungssystemen. Das Set enthält den Bewegungscontroller LMC402, der die Steuerung von bis zu 16 Achsen ermöglicht und eine solide Grundlage für eine Vielzahl von Anwendungen bildet. Die Basisversion des Sets enthält das notwendige Zubehör und gewährleistet eine einfache und effiziente Implementierung. Der Controller ist mit verschiedenen Kommunikationsschnittstellen ausgestattet, darunter die dynamische Motion-Bus-Sercos-III-Schnittstelle, die eine reibungslose und präzise Bewegungssteuerung garantiert. Darüber hinaus sind weitere Schnittstellen wie CANopen (Master/Slave), Profibus DP (Master/Slave), COM1 RS232, COM2 RS422/RS485, USB-A und USB-B verfügbar, die eine vielseitige Kommunikation mit verschiedenen Geräten ermöglichen. Der Controller ist mit flexiblen Encoder-Optionen ausgestattet, darunter SinCos Master Encoder oder Incremental Master Encoder, die eine genaue Positions- und Bewegungserfassung ermöglichen. Er unterstützt außerdem die Schnittstellen Ethernet, Ethernet RT, PacNet und Profinet und eröffnet damit Möglichkeiten für eine fortschrittliche Netzwerkkommunikation. Darüber hinaus besteht die Möglichkeit, die Funktionalität durch den Anschluss von bis zu zwei optionalen Modulen und einer CF-Karte zu erweitern. Der Controller bietet vielseitige Kommunikationsprotokolle, darunter IO-RT (Master/Slave), Ethernet/IP (Scanner/Adapter), Ethercat IO (Master/Slave), Profibus DP (Master/Slave) und CANopen (Master/Slave), was Flexibilität bei der Integration in verschiedene Systeme gewährleistet. IT-Protokolle wie TCP/IP, UDP/IP, OPC UA, FTP und HTTP ermöglichen eine fortschrittliche Kommunikation und Fernzugriff. Die umfangreichen Ein- und Ausgangsoptionen sind ein wesentliches Merkmal dieses Controllers. Er verfügt über 40 24-VDC-Eingänge, darunter 16 Interrupt-Eingänge und 4 Interrupt-Eingänge, die eine Reaktion auf Notfälle ermöglichen. Darüber hinaus ermöglichen 2 Analogeingänge eine präzise Überwachung und Steuerung von Prozessen. Die Ausgänge umfassen 16 digitale Transistorausgänge (250 mA) und 2 Analogausgänge. Die Stromversorgung des Controllers erfolgt über 24 VDC, was für Zuverlässigkeit und Stabilität sorgt. Dank seiner fortschrittlichen Funktionen und vielseitigen Kommunikationsmöglichkeiten ist der PacDrive 3 LMC Pro2 eine umfassende Lösung für anspruchsvolle Anwendungen im Bereich der Automatisierung.

Schneider Electrics PacDrive 3 LMC:

Alle diese Steuerungen sind softwarekompatibel und basieren auf der Software Schneider Electric Logic Motion Runtime. Damit können Sie bis zu 4096 dynamische elektronische Kurven programmieren, die gleichzeitig arbeiten. Es ist möglich, während des Betriebs zwischen den elektronischen Kurven umzuschalten. Alle Steuerungen sind mit einer integrierten SPS ausgestattet, die 1000-Bit-Befehle in 5 μs verarbeiten kann. Diese integrierte und skalierbare Automatisierungsplattform vereint die Funktionen von SPS, Bewegungs-/Robotersteuerung und Informationstechnologie. Es ist keine zusätzliche oder spezielle Hardware für das gesamte Maschinensystem, einschließlich der Robotik, erforderlich. Die skalierbare Leistung des Controllers reicht von 0 bis 130 Servoantrieben (mit der Möglichkeit, bis zu 250 virtuelle Achsen hinzuzufügen) und integrierten Robotern. Es können 4096 dynamische elektronische Kurven gleichzeitig ausgeführt werden. Die Netzwerkaktualisierung erfolgt alle 1 ms für 130 Servoachsen, was eine präzise und synchrone Bewegungssteuerung gewährleistet. Die Steuerungen verfügen außerdem über integrierte schnelle Ein-/Ausgänge, die nach außen erweitert werden können, und unterstützen die Kommunikation gemäß internationalen Standards. Die Ethernet-basierte Kommunikation ist vollständig und umfasst das Sercos-Protokoll für E/A, Bewegung (Robotik) und sichere Kommunikation. Die Steuerungen können über das Sercos-Protokoll in Echtzeit auf Leitungsebene miteinander kommunizieren. Es ist möglich, ein Netzwerk mit bis zu 20 Steuerungen/Maschinen aufzubauen. Die Unterstützung anderer RT-Ethernet-Lösungen, standardmäßiger IEC-Feldbusse und TCP/IP-Kommunikation ist ebenfalls verfügbar.
