Die SIMATIC BASIC-Panels der zweiten Generation sind hochwertige Geräte, die für die Bedienung und Überwachung in HMI-Anwendungen eingesetzt werden.

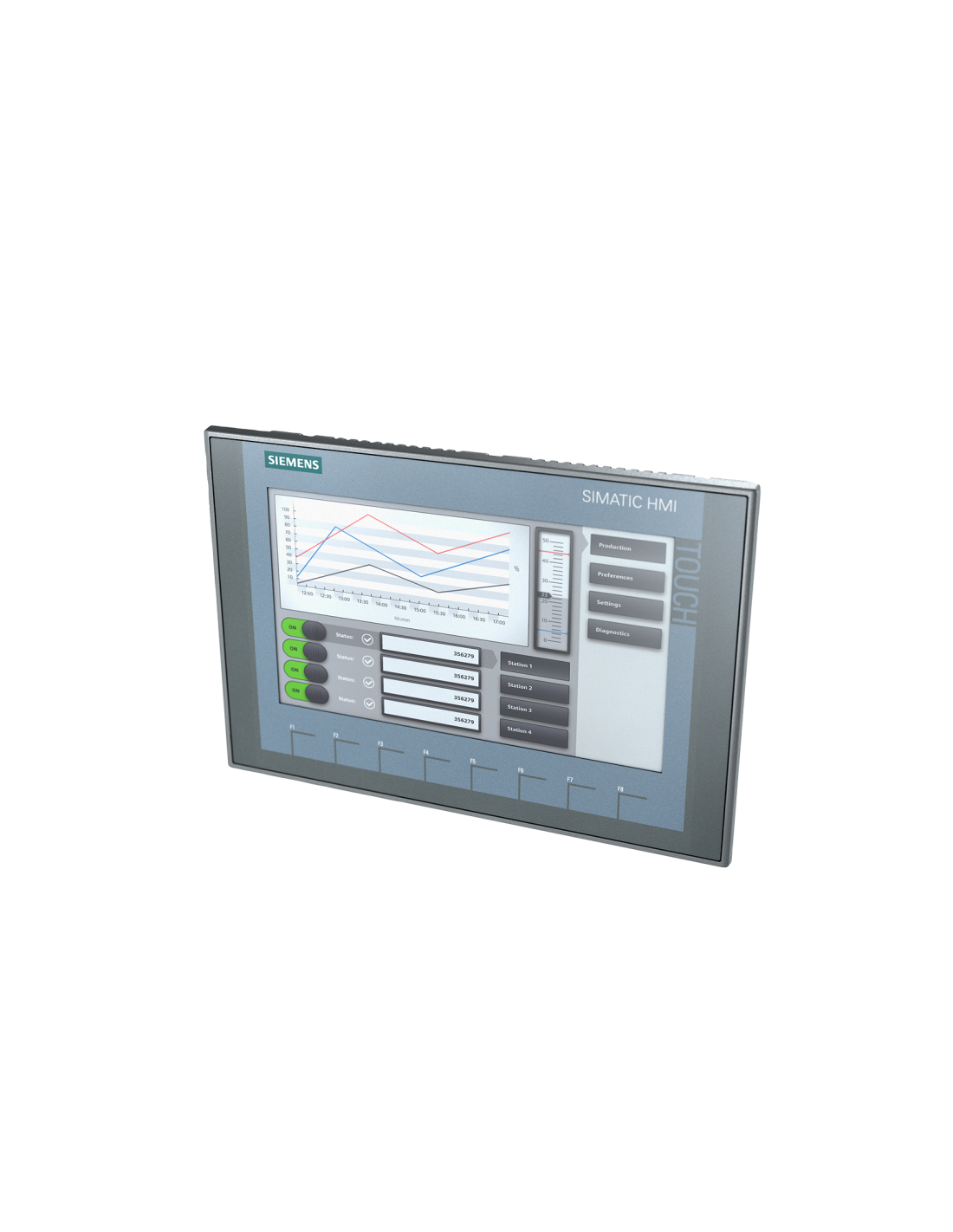

Das Bedienfeld Siemens SIMATIC HMI KTP900 Basic PN - 6AV2123-2JB03-0AX0 ist ein industrielles Mensch-Maschine-Schnittstellenpanel (HMI), das für grundlegende Visualisierungs- und Steuerungsaufgaben in der industriellen Automatisierung entwickelt wurde. Das Gerät ist mit einem 9-Zoll-TFT-Panorama-Display mit LED-Hintergrundbeleuchtung ausgestattet, das 65.536 Farben bei einer Auflösung von 800 × 480 Pixeln anzeigt und so eine klare Darstellung von visuellen Inhalten und Systeminformationen gewährleistet.
Das Panel unterstützt sowohl die Touchscreen-Steuerung als auch die Steuerung über physische Tasten (8 Tasten) und ermöglicht so eine flexible Interaktion des Benutzers mit HMI-Anwendungen. Das Gerät verfügt über acht Funktionstasten, die für den schnellen Zugriff auf die am häufigsten verwendeten Funktionen genutzt werden können.
Das Panel kann mit WinCC Basic oder STEP 7 Basic (TIA Portal) ab Version V13 konfiguriert werden, was die Integration in Siemens-Automatisierungssysteme erleichtert und eine schnelle Erstellung von Visualisierungsprojekten ermöglicht. Das Gerät verfügt über eine PROFINET/Ethernet-Schnittstelle (RJ45), die die Kommunikation mit anderen Komponenten des industriellen Netzwerks ermöglicht.
Das Panel ist mit einem Arbeitsspeicher von ca. 10 MB ausgestattet, der die Speicherung von Daten und Anwendungsprojekten ermöglicht. Das Gerät wird mit 24 V DC betrieben und die Frontplatte erfüllt nach dem Einbau die Anforderungen der Schutzart IP65, wodurch das Panel vor Staub und Wasser in industriellen Umgebungen geschützt ist.
Die innovative Schnittstelle KTP900 bietet dank eines neuen Grafik- und Navigationssystems einen breiten Funktionsumfang mit höchster Benutzerfreundlichkeit. Über die USB-Schnittstelle können zusätzliche Navigationsgeräte wie Tastaturen, Mäuse oder Barcode-Scanner angeschlossen und Daten einfach auf einem USB-Datenträger gespeichert werden. Die Panels sind vollständig kompatibel mit den Panels der COMFORT-Serie.
Erhöhte Lebensdauer des Displays dank der Möglichkeit, die Helligkeit der LED-Hintergrundbeleuchtung zu steuern. Der Bildschirm kann um bis zu 100 % gedimmt werden, um sich an alle Lichtverhältnisse anzupassen, wodurch sie auch besonders energieeffizient sind.
