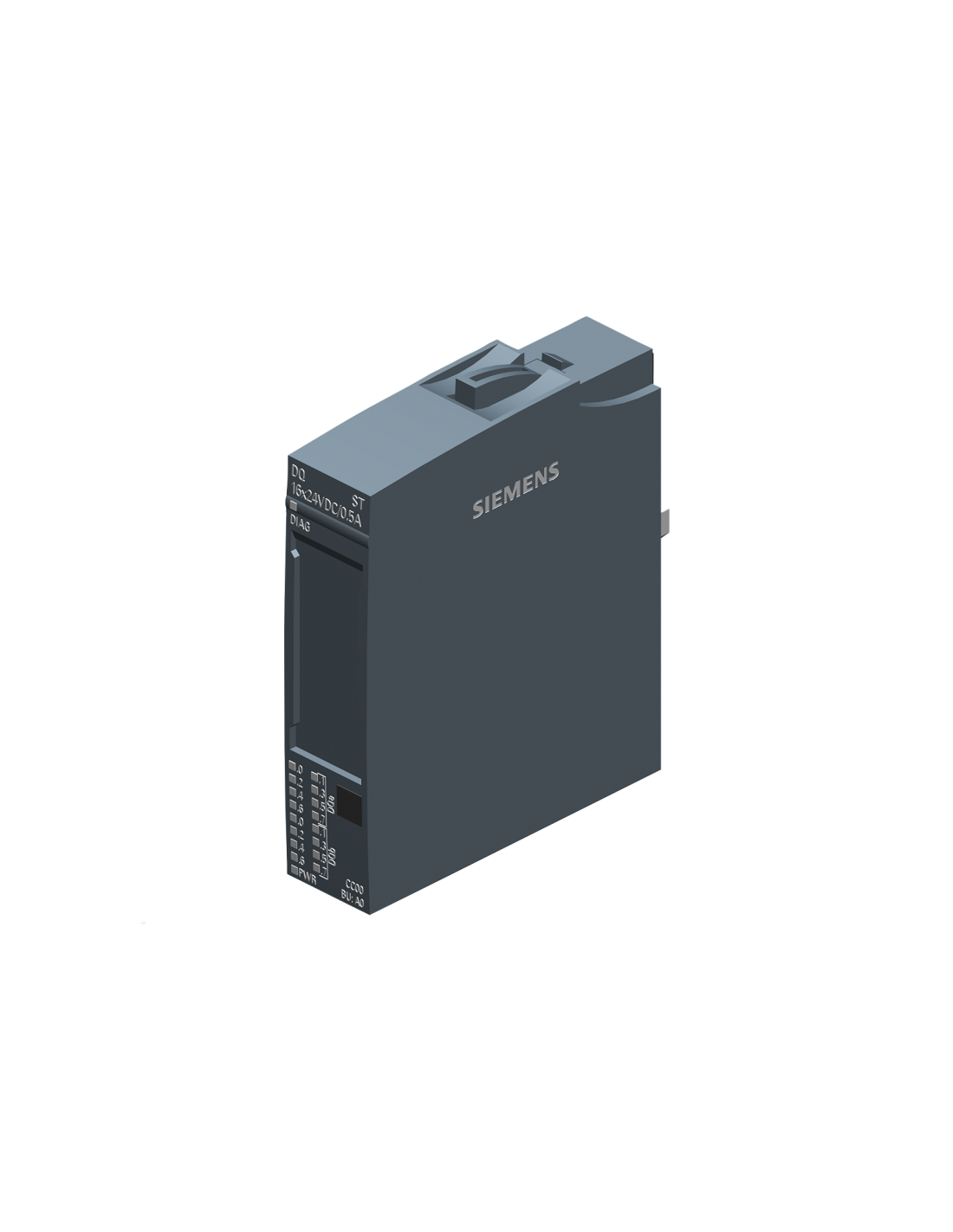

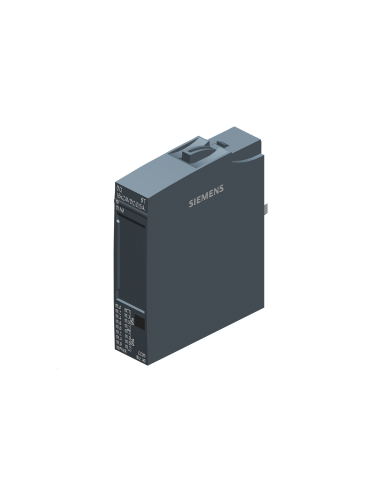

Das 16-Kanal-Digitalausgangsmodul von Siemens – 6ES7132-6BH01-0BA0 – ist für 24 V DC / 0,5 A im SIMATIC ET 200SP-System ausgelegt. Das Modul ist in der ST-Ausführung mit PNP-Source-Output-Schaltung ausgeführt und arbeitet mit einer BaseUnit vom Typ A0 zusammen. Mit einer Breite von 15 mm ermöglicht das Modul eine dichte Anordnung der Ausgangskanäle in kompakten dezentralen Stationen, ohne die Breite des gesamten E/A-Knotens zu vergrößern.
ST-Transistormodul mit 16 digitalen Ausgängen, einer Nennspannung von 24 V DC und einer Belastbarkeit von 0,5 A pro Kanal. Der Gesamt-Ausgangsstrom des Moduls beträgt bis zu 8 A, wobei die Dokumentation eine temperatur- und einbaulageabhängige Leistungsreduzierung vorsieht. Das Modul unterstützt die Parametrierung der Ausgänge, Ersatzwerte sowie die Moduldiagnose, und seine Eigenschaften eignen sich gut für die Ansteuerung typischer 24-V-DC-Verbraucher wie Magnetventile, DC-Schütze und Signalleuchten.
Die Bauweise des Moduls umfasst einen elektronischen Kurzschlussschutz, eine Leitungsunterbrechungserkennung, eine Diagnose bei Ausfall der Versorgungsspannung sowie die Erkennung von Kurzschlüssen zu M und zu L+. Das Modul stellt 2 Bytes Adressraum für die Ausgänge zur Verfügung, mit zusätzlichen 2 Bytes an QI-Informationen nach Aktivierung des Wertstatus. Die lokale Statusanzeige erfolgt über die PWR-LED, die DIAG-LED sowie die Kanal-Status-LEDs, was eine schnelle Beurteilung des Modulbetriebs im Schaltschrank erleichtert.
