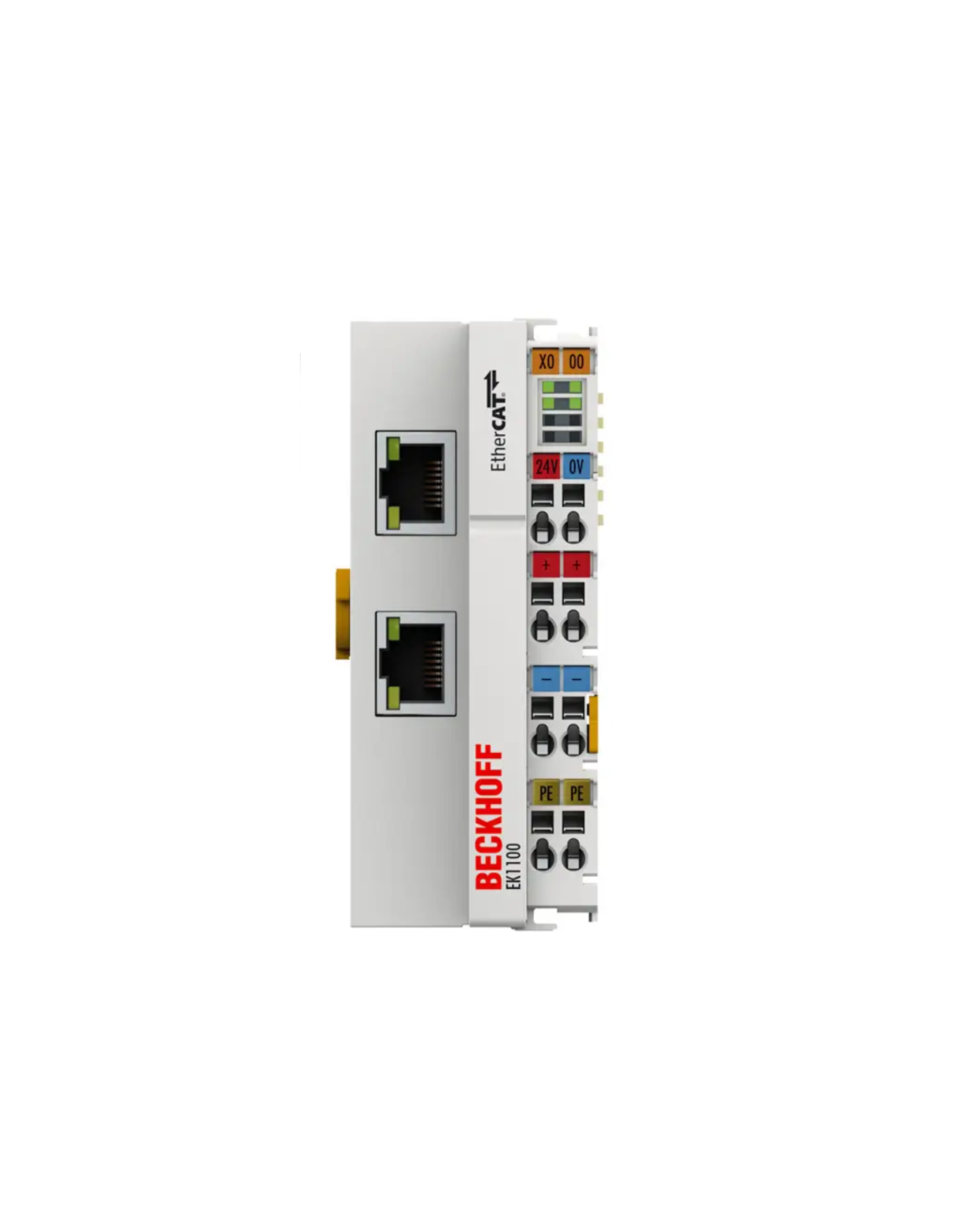

Das Beckhoff-Modul EK1100 fungiert als Verbindungsglied in EtherCAT-Systemen und stellt eine Verbindung zwischen der Ethernet-Netzwerkschicht 100BASE‑TX und dem E‑Bus her, der von den Beckhoff-I/O-Terminals (ELxxxx/ESxxxx/EMxxxx) und sorgt für eine reibungslose Signalumwandlung zwischen dem Ethernet-Netzwerk 100BASE-TX und dem E-Bus der I/O-Terminals (ELxxxx, ESxxxx, EMxxxx). Dank zwei RJ45-Ports ermöglicht er eine einfache und flexible Installation von Bus- und Stern-Topologien – der obere Port dient zum Anschluss an die EtherCAT-Matrix, der untere zur Erweiterung des Netzwerksegments ohne Leistungsverlust.
Besondere Merkmale:
- Verbindungstechnologie: 2 x RJ45-Buchse
- Verbindungslängen: bis zu 100 m
- Anzahl der EtherCAT-Terminals im gesamten System: bis zu 65.535
Das Modul speichert die Netzwerkstruktur auf intelligente Weise, indem es bis zu 65.535 Peripheriegeräte selbstständig erkennt und über einen Image-Prozess zuordnet. Darüber hinaus hat es eine sehr geringe Kommunikationsverzögerung von nur ca. 1 μs, was es ideal für Anwendungen macht, die hohe Frequenzen von Ein-/Ausgangszyklen erfordern. Beide 24-V-DC-Stromversorgungsleitungen (System und E-Bus) versorgen alle Terminals mit der entsprechenden Spannung: bis zu 2 A bei 5 V E-Bus – für einen höheren Verbrauch kann ein externes EL9410-Modul verwendet werden. Die Beständigkeit gegenüber industriellen Bedingungen wird durch die Zertifizierungen CE, UL, CCC, ATEX, IECEx, cFMus, DNV GL und die Normen EMC/Vibration bestätigt. Der Betriebsbereich des Geräts von -25 °C bis +60 °C und die Montage auf einer Standard-DIN-Schiene gewährleisten eine große Installationsfreiheit. Dank bewährter Verfahren zur Topologie- und Protokollredundanzsteuerung ist der EK1100 ein zuverlässiges und leistungsstarkes Element beim Aufbau großer und komplexer EtherCAT-basierter Systeme, das eine präzise und robuste Kommunikation in Produktions-, Technik- und Betriebsumgebungen gewährleistet.
Die System- und Feldstromversorgung, jeweils 24 V DC, wird direkt an den Konnektor geliefert. Die angeschlossenen EtherCAT-Klemmen werden mit dem für die Kommunikation erforderlichen Strom aus der bereitgestellten Systemspannung versorgt. Der Connector kann maximal 5 V und 2 A liefern. Wenn ein höherer Strom erforderlich ist, müssen Stromversorgungsklemmen wie EL9410 integriert werden. Die Feldstromversorgung wird über Stromkontakte mit einer Stromstärke von bis zu 10 A an die einzelnen E/A-Komponenten weitergeleitet. Im EtherCAT-Netzwerk EK1100 kann es an einer beliebigen Stelle im Ethernet-Signalübertragungsabschnitt (100BASE-TX) installiert werden – mit Ausnahme der Stelle direkt am Switch. Die Koppler EK9000 und EK1000 sind für den Einsatz am Switch geeignet.
