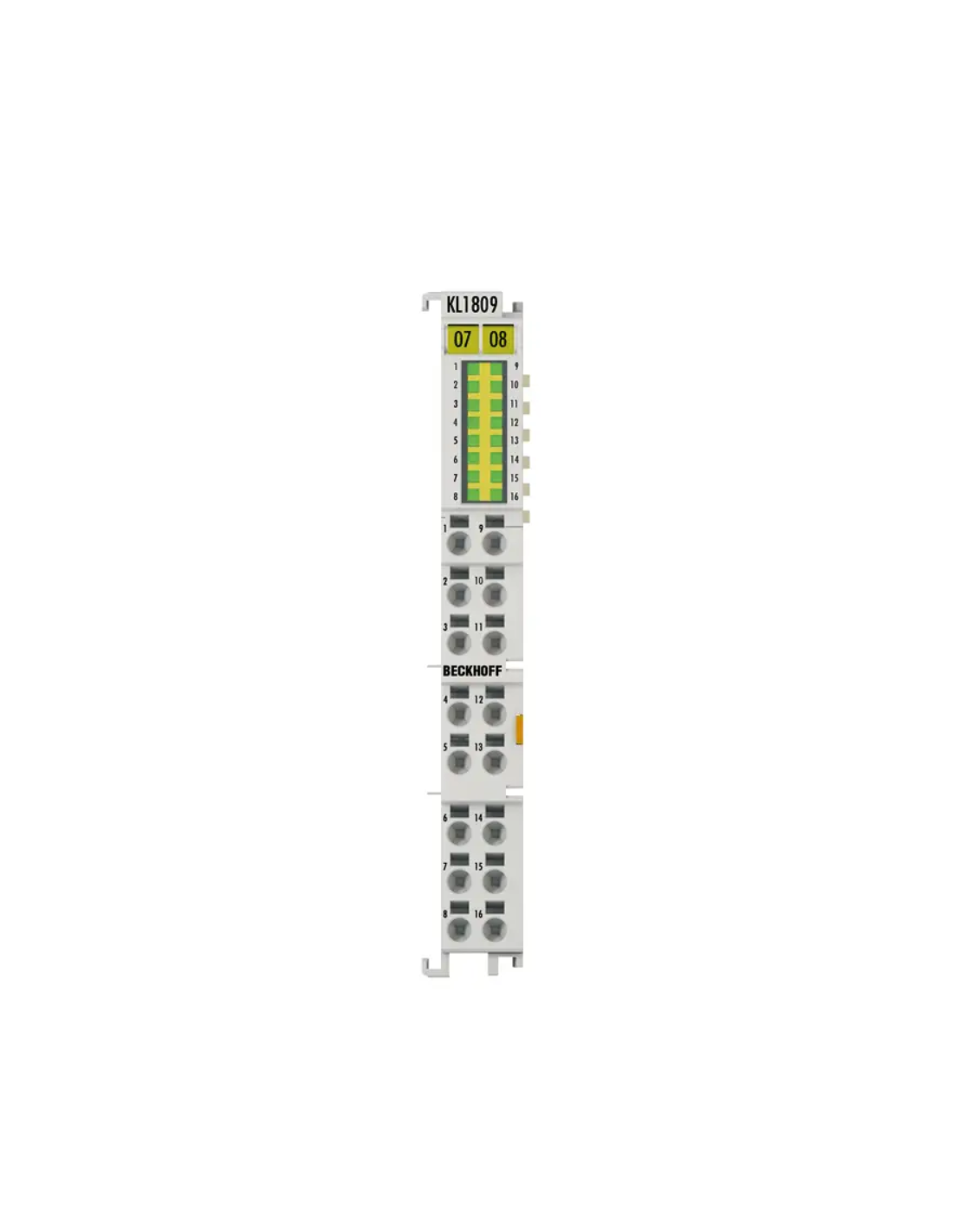

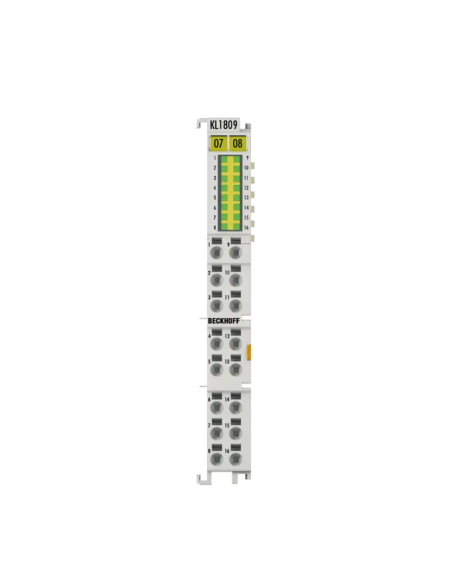

Das digitale Eingangsmodul KL1809 empfängt binäre Steuersignale in Automatisierungssystemen und bietet 16 Eingänge mit einer Nennspannung von 24 V DC. Das Modul verfügt über eine galvanische Trennung der Signale, was einen zuverlässigen Betrieb gewährleistet, und jeder Kanal wird durch LEDs signalisiert. Dank seines kompakten Gehäuses mit einer Breite von 12 mm eignet sich das KL1809 ideal für Anwendungen, bei denen Platz im Schaltschrank gespart werden muss.
Der Beckhoff KL1809 erfasst binäre Steuersignale mit einer Spannung von 24 V DC aus der Prozessebene und überträgt sie galvanisch isoliert an übergeordnete Automatisierungssysteme. Der mit 16 Kanälen ausgestattete KL1809 zeigt den Signalstatus über LEDs an, und die Versorgungskontakte sind über einen 0-V-DC-Kontakt verbunden, der als Referenzmasse für alle Eingänge dient.
Das Terminal KL1809 zeichnet sich durch spezielle Funktionen aus, die seine Funktionalität und Effizienz verbessern. Dank eines Eingangsfilters mit einer Reaktionszeit von 3 ms werden Reflexionen durch mechanische Schalter eliminiert, was für Signalstabilität sorgt. Der werkzeuglose Anschluss von Einzeldrähten mit Direktstecktechnik ermöglicht eine schnelle und einfache Montage. Die kompakte Bauweise des Terminals spart Platz im Schaltschrank, und die Möglichkeit des direkten Anschlusses von Mehrkanalsensoren mit 1-Wire-Technologie ermöglicht eine effiziente Nutzung des minimalen Platzangebots. Darüber hinaus bietet das Terminal eine erhöhte Packungsdichte dank 16 Anschlusspunkten in einem 12 mm breiten Klemmleistengehäuse.
|
|
| Anzahl der Eingänge |
16 |
| Nennspannung |
24 V DC (-15 %/+20 %) |
| Eingangsstrom |
Typisch 3 mA pro Kanal |
| Galvanische Trennung |
500 V (K-Bus-/Feldspannung) |
| Statusanzeigen |
LED für jeden Kanal |
| Verbindungstechnologie |
Direkter Anschluss für ein Kabel |
| Breite |
12 mm |
| Betriebstemperatur |
-25 °C bis +60 °C |
| Lagertemperatur |
-40 °C bis +85 °C |
| Relative Luftfeuchtigkeit |
95 % ohne Kondensation |
| Vibrations-/Stoßfestigkeit |
Gemäß EN 60068-2-6/EN 60068-2-27 |
| EMV-Konformität |
Gemäß EN 61000-6-2/EN 61000-6-4 |
| Schutzart |
IP20 |
| Einbaulage |
Beliebig (siehe Dokumentation) |
| Zertifikate |
CE, UL, ATEX, IECEx, DNV GL |
| Ex-Kennzeichnung |
ATEX: II 3 G Ex ec IIC T4 Gc; IECEx: Ex ec IIC T4 Gc |
| Gewicht |
Ca. 70 g |
Weitere Informationen zum digitalen Eingangsmodul KL1809, einschließlich detaillierter Installations- und Konfigurationsanweisungen, finden Sie auf der Website des Herstellers: Beckhoff.
