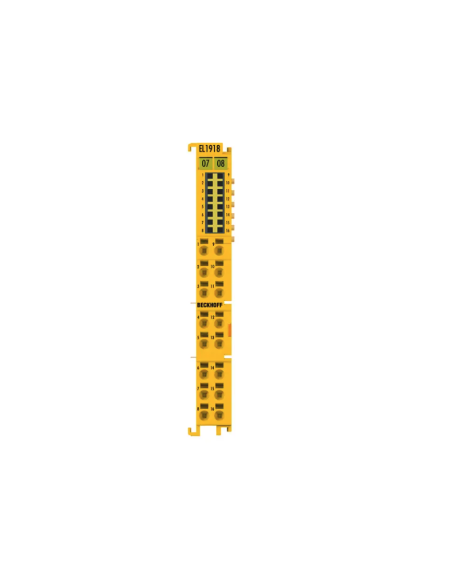

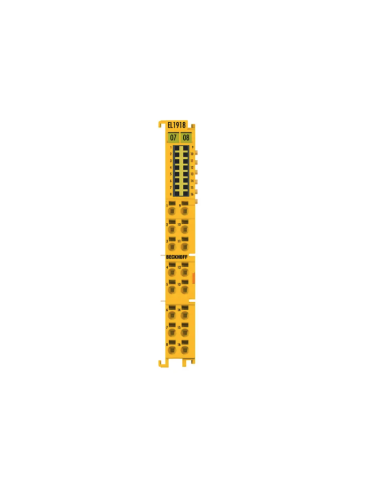

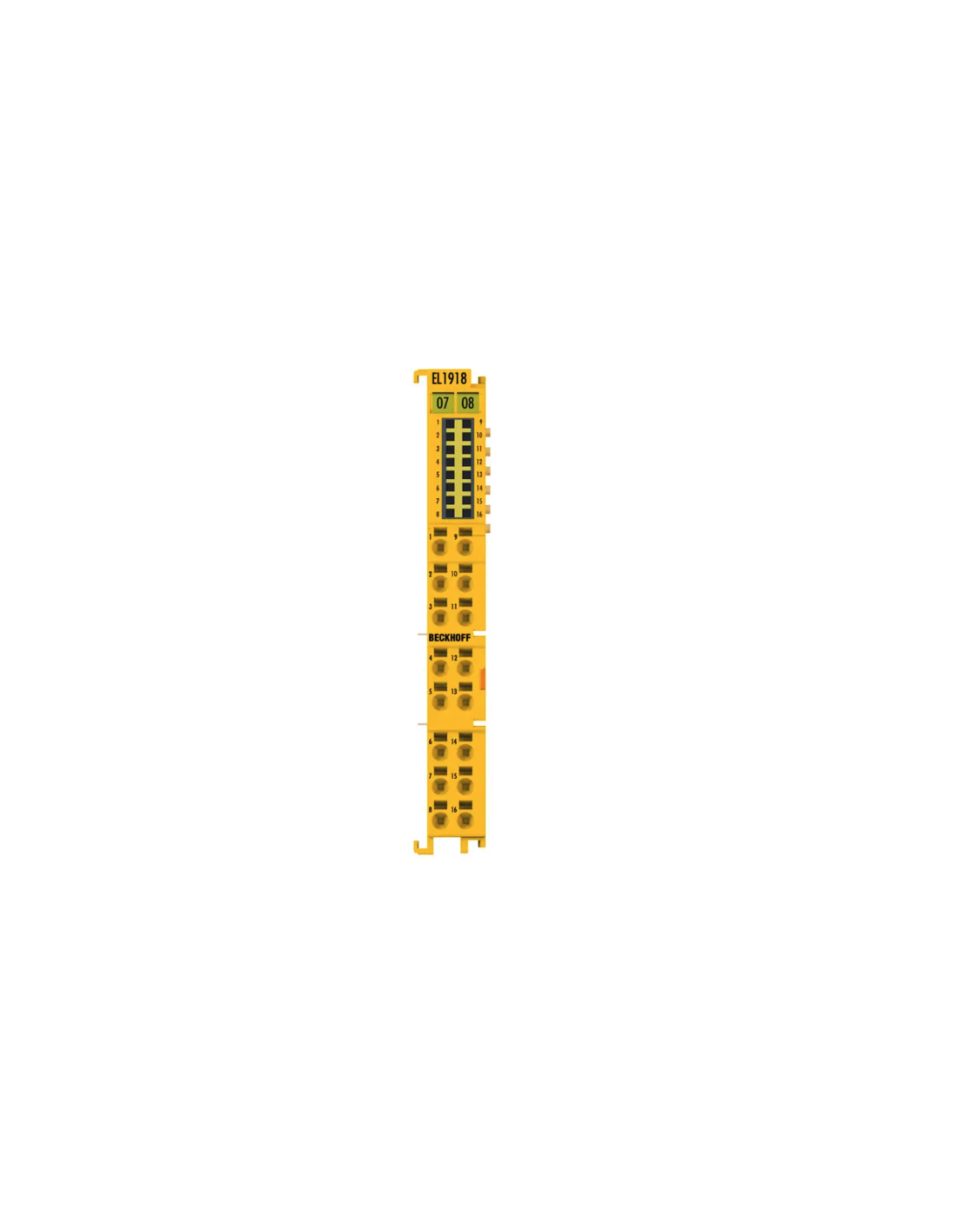

BECKHOFF EtherCAT TwinSAFE DIGITAL INPUT MODULE - EL1918

Die Beckhoff EtherCAT-Kommunikationstechnologien umfassen Produkte für alle Anwendungsbereiche und Umgebungsbedingungen.

Das digitale Beckhoff EtherCAT-Eingabeterminal EL1918 TwinSAFE für Sensoren mit potentialfreien Kontakten wurde unter Berücksichtigung von Sicherheitsparametern entwickelt, um die Funktionalität flexibel an die jeweiligen Anforderungen anzupassen. Beispielsweise können die Testimpulse für alle acht Kanäle detailliert konfiguriert werden, wodurch eine Vielzahl von Sensortypen bedient werden kann. Die Sicherheitsparameter werden nicht direkt in der EL1918-Komponente selbst gespeichert. Stattdessen werden sie nach dem Start der Sicherheitsanwendung über eine Komponente, die TwinSAFE Logic unterstützt, an die Eingangsklemme übertragen. Diese Konstruktion vereinfacht die Wartungsarbeiten, da die Komponente ausgetauscht werden kann, ohne dass die Parameter neu konfiguriert werden müssen. Die sicherheitsrelevanten Parameter werden nach dem Neustart der Sicherheitsanwendung auf die neue Komponente übertragen. Ein weiterer Vorteil des EL1918 ist die Integration der Funktionalität der Komponente EL6910 TwinSAFE Logic. Darüber hinaus kann der EL1918 selbst jederzeit als Sicherheitssteuerung fungieren. Im Standardmodus fungiert die Komponente EL1918 als einfaches Eingabeterminal und leitet die Eingangssignale über das FSoE-Protokoll an die Komponente weiter, die die TwinSAFE-Logik unterstützt. Sie kann auch als dedizierte Sicherheitssteuerung verwendet werden, indem sie die Eingangssignale direkt im Terminal verarbeitet und die gesammelten Informationen an das TwinSAFE-Logikmodul weiterleitet. Es besteht auch die Möglichkeit, eine komplexe Sicherheitsanwendung direkt auf der Komponente EL1918 zu implementieren. Der Funktionsumfang ist mit dem der Komponente EL6910 vergleichbar, mit Ausnahme der Begrenzung der Anzahl möglicher sicherer Verbindungen auf 128. Insgesamt ist die Komponente EL1918 eine vielseitige Eingangsklemme, die nicht nur sichere Eingänge bietet, sondern auch die Integration in die TwinSAFE-Logik und die Möglichkeit, in verschiedenen Konfigurationen als Sicherheitssteuerung zu fungieren. Es ist auch eine Version EL1918-2200 erhältlich, die für Anwendungen geeignet ist, die keine integrierte TwinSAFE-Logik erfordern.

Besondere Merkmale der EL1918:

• 8 sichere Eingänge
• integrierte TwinSAFE-Logik (Funktionalität ähnlich wie EL6910)
• bis zu 128 sichere Verbindungen
• feinkörnige Konfiguration der Testimpulse einzelner Kanäle
