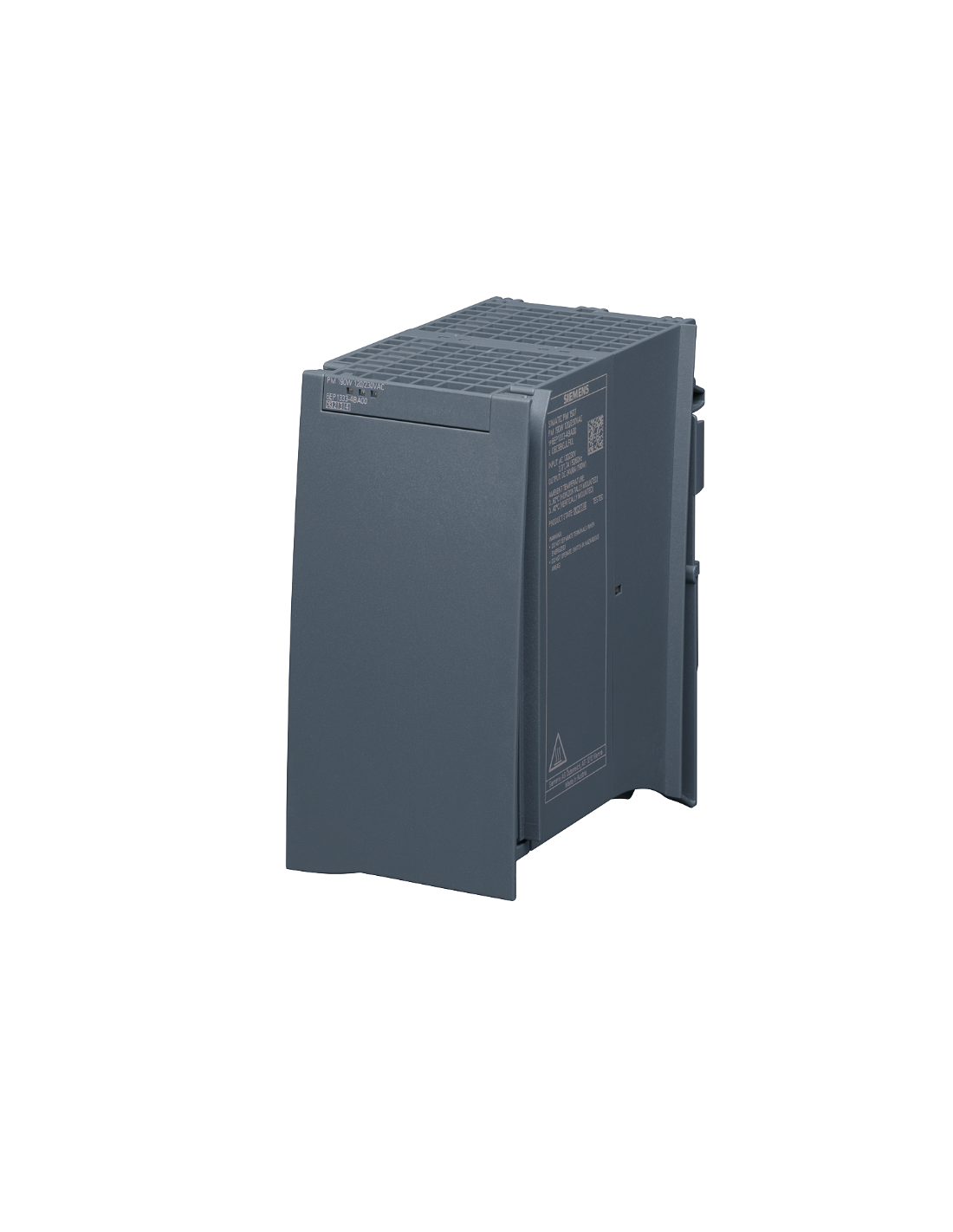

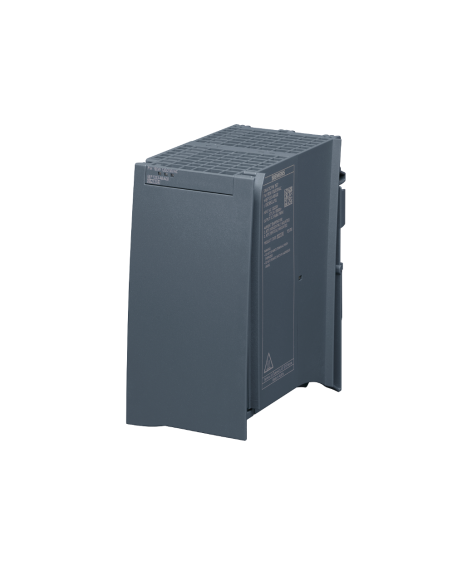

STABILISIERTE STROMVERSORGUNG SIMATIC S7-1500 PM1507 24V DC/ 8A - 6EP1333-4BA00

Standard-Netzteile für Steuerungen der Serie SIMATIC S7-1500, Funktionalität mit automatischer Auswahl des Eingangsspannungsbereichs und technische Spezifikationen der Netzteile sind eine grundlegende Ergänzung zur SIMATIC-Serie

Das stabilisierte Netzteil der SIMATIC S7-1500-Serie PM1507 - 6EP1333-4BA00 ist mit einem Überspannungsschutz für den Ausgang in Form einer zusätzlichen Regelschleife und einer Begrenzung der Regelung in der geschlossenen Schleife bei entsprechenden Parametern ausgestattet. Es hat eine Eingangsspannung von 120/230 V AC und eine Ausgangsspannung von 24 V DC / 8 A. Die Ausgangsspannung von 24 V DC, die auf maximal 28 V DC begrenzt ist, verhindert eine Beschädigung von 24-V-Verbrauchern. Wenn die Eingangsspannung zu hoch ist, kompensiert eine „zusätzliche Leistung” von 50 % „zusätzliche Leistung” für 5 Sekunden pro Minute, gleicht kurzzeitige Überlastungen aus, z. B. beim Einschalten von 24-V-Verbrauchern. Es sorgt für eine Pufferung bei Ausfällen der Ausgangsspannung. Der zulässige sichere Eingangsspannungsbereich beträgt 85-132 V AC am ersten Eingang und 170-264 V AC am zweiten Eingang. Das Netzteil in der Version PM1507 verfügt nicht über einen Breitband-Eingang. Es handelt sich um ein standardmäßiges stabilisiertes Netzteil, das die Komponenten des S7-1500-Systems wie die Zentraleinheit, das Systemnetzteil (PS), die Ein-/Ausgangskreise der Ein- und Ausgangsmodule sowie bei Bedarf Sensoren und Aktoren mit 24 V DC versorgt. Es verfügt über einen 1-phasigen Eingang. Das Netzteil signalisiert den Betriebszustand über LEDs. Die Startverzögerung beträgt maximal 1,5 Sekunden und der Spannungsanstieg durchschnittlich 10 ms. Um die Leistung zu erhöhen, kann das Netzteil parallel geschaltet werden. Das Netzteil verfügt über keinen integrierten Schutz für den Netzanschluss. Die technischen Daten des Netzteils MP1507 zeichnen sich durch eine Überspannungsfestigkeit von 2,3 x Vin Nennwert 1,3 ms sowie eine Nennfrequenz von 50-60 Hz und einen Gesamtfrequenzbereich von 45-65 Hz aus. Die Einschaltstrombegrenzung bei einer Temperatur von 25 Grad Celsius beträgt maximal 62 A, während die Dauer der Einschaltstrombegrenzung bei derselben Temperatur maximal 3 ms beträgt. Die gesamte statische Toleranz beträgt ca. 1 %.
