Signalmodule können an die Zentraleinheit angeschlossen werden, um die Kapazität der digitalen oder analogen Ein-/Ausgänge zu erhöhen.

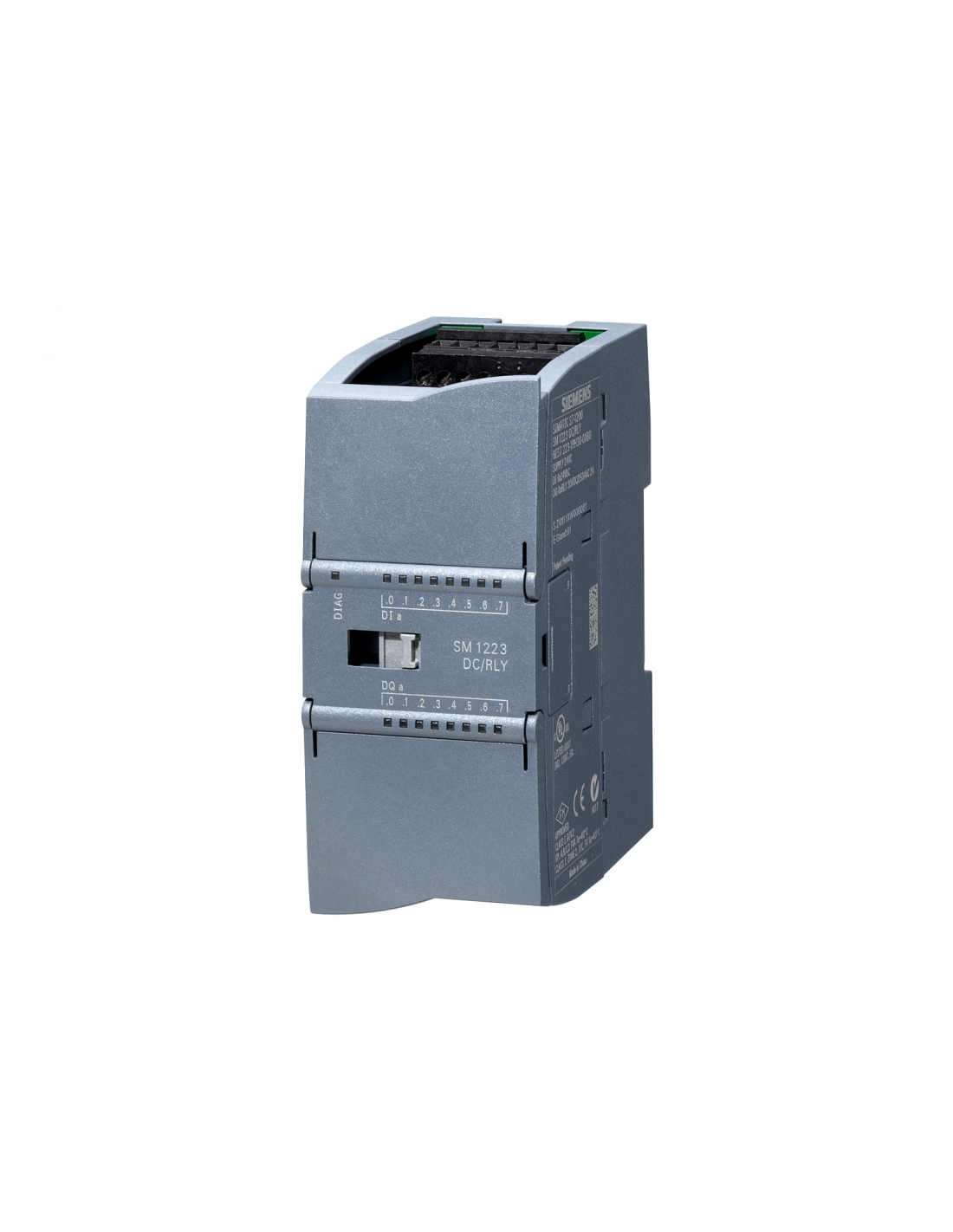

SIMATIC S7-1200 SM 1223 - 6ES7223-1PH32-0XB0 ist ein Signalmodul für digitale Ein- und Ausgänge (DI/DO) der Plattform SIMATIC S7-1200. Das Modul ist Teil der modularen Architektur dieser Plattform und dient zur Erweiterung der Hardwarekonfiguration von CPU-Zentraleinheiten um zusätzliche Binärsignale, ohne den Typ oder die Variante der CPU zu ändern. Das Gerät wird direkt an der Zentraleinheit installiert und kommuniziert mit dieser über den S7-1200-Systembus.
Das Modul integriert in einem Gehäuse 8 digitale 24-V-DC-Eingänge und 8 digitale Relaisausgänge und ermöglicht so die gleichzeitige Verarbeitung von Ein- und Ausgangssignalen innerhalb eines einzigen Signalmoduls. Die Relaisausgänge haben einen Nennstrom von 2 A pro Kanal und sind für den Betrieb mit Wechsel- und Gleichspannung innerhalb des zulässigen elektrischen Parameterbereichs ausgelegt. Die digitalen Eingänge sind für den Betrieb mit 24 V DC ausgelegt und werden direkt von der SPS-Zentraleinheit bedient.
Das SM 1223 ist mechanisch, elektrisch und softwaretechnisch vollständig in die SIMATIC S7-1200-Plattform integriert. Die Konfiguration des Moduls, die Adressierung der Ein- und Ausgänge sowie die Diagnose erfolgen in der TIA Portal-Umgebung (STEP 7) als Teil der Hardwarekonfiguration der Steuerung.
Das Modul wird mit 24 V DC versorgt und ist für die Montage auf einer 35-mm-DIN-Schiene in Schaltschränken vorgesehen. Das Gehäuse erfüllt die Umweltanforderungen für SIMATIC-Systemkomponenten und hat die Schutzart IP20.
