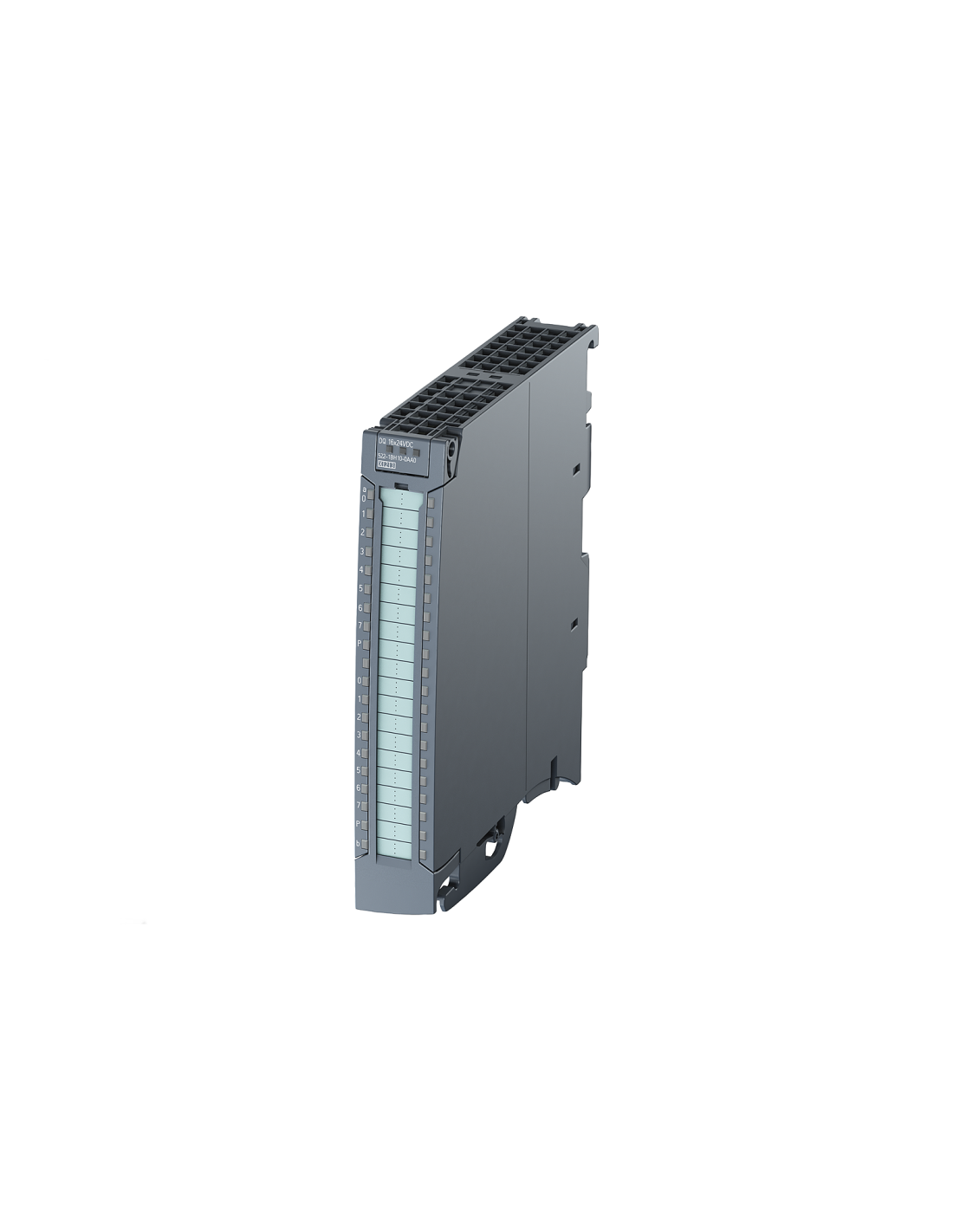

Das digitale Eingangsmodul DQ HF – 6ES7522-1BH01-0AB0 ist ein E/A-System, das problemlos im SIMATIC S7-1500-System von Siemens eingesetzt werden kann. Das Gerät gehört zur Familie SM 522 – Digital Output Modules und ist in der Ausführung HF (High Feature) erhältlich, was erweiterte Diagnosefunktionen und Parameter in dieser Variante bedeutet. Das Modul bietet 16 digitale 24-V-DC-Ausgänge, die zur Steuerung von Empfängern wie Relais, Schützen oder anderen binären Geräten verwendet werden können, die mit der Ausgangsspannung kompatibel sind.
Die Ausgangskanäle sind in Gruppen zu je 8 Kanälen organisiert, wobei jede Gruppe mit einer Gesamtstromstärke von bis zu 4 A belastet werden kann. Das Modul bietet eine Einzelkanal-Diagnose, die die Erkennung von Fehlern und Fehlerzuständen auf der Ebene der einzelnen Kanäle ermöglicht. Zusätzlich bietet das Modul eine Substitute-Value-Funktion (Ersatzwert), d. h. einen Schaltzykluszähler für angeschlossene Aktoren, der die Betriebsanalyse erleichtert.
Das Gerät unterstützt die sichere Abschaltung von Lastgruppen gemäß den Anforderungen von SIL2 nach EN IEC 62061:2021 und Kategorie 3 / PL d nach EN ISO 13849-1:2015, was die Einhaltung höherer funktionaler Sicherheitsstandards in industriellen Anwendungen bedeutet. Das Modul wird in der TIA Portal-Umgebung (STEP 7) konfiguriert und integriert, wobei die Frontanschlussbuchse (Schraub- oder Push-in-Anschluss) separat bestellt werden muss.
