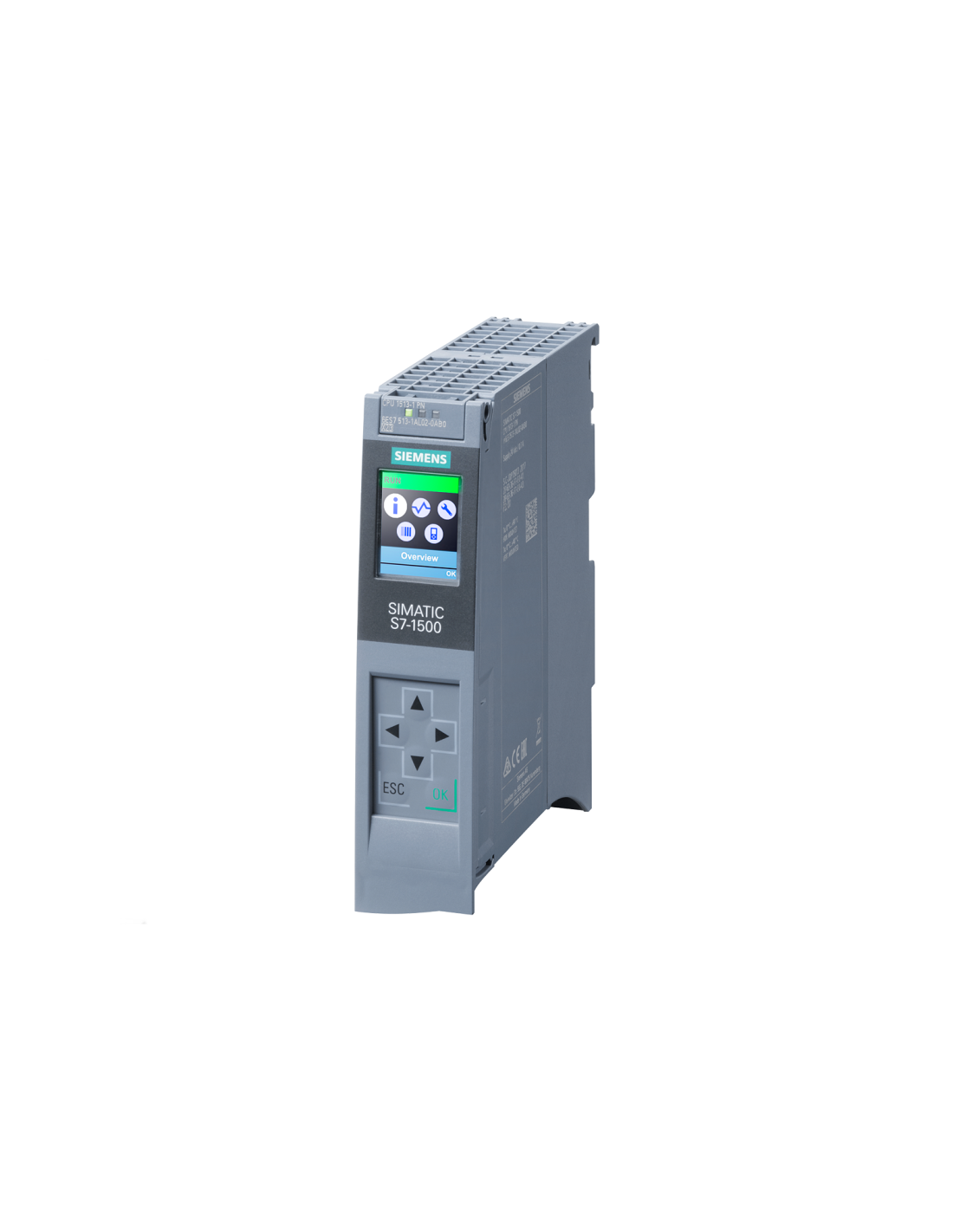

Die Zentraleinheit Siemens SIMATIC S7-1500 CPU 1513-1 PN - 6ES7513-1AL02-0AB0 ist eine programmierbare Steuerung für mittel- und hochkomplexe Steuerungsaufgaben in modernen industriellen Automatisierungssystemen. Dieses Modell ist das zentrale Element des SIMATIC S7-1500-Systems und gewährleistet eine hohe Rechenleistung und eine bestimmte Netzwerkkommunikation.
Die CPU 1513-1 PN verfügt über einen Arbeitsspeicher von 300 KB für Programme und 1,5 MB für Daten, was die Realisierung umfangreicher Steuerungsanwendungen, die Unterstützung der Netzwerkkommunikation und die Verarbeitung von Prozessdaten ermöglicht. Die Leistung der Einheit, die durch eine Bitverarbeitungszeit von 40 ns definiert ist, ermöglicht einen stabilen Betrieb in Anwendungen, die kurze Zykluszeiten und eine präzise Synchronisation mit Peripheriegeräten erfordern.
Der Controller verfügt über eine PROFINET-IRT-Schnittstelle mit integriertem 2-Port-Switch, der Echtzeitkommunikation und die Integration von PROFINET-Geräten in linearen Topologien ohne externe Switches ermöglicht. Diese Schnittstelle unterstützt sowohl die Standard-PROFINET-Kommunikation als auch die Echtzeitkommunikation, was die Zusammenarbeit mit Remote-I/O-Modulen, HMI-Panels, Antrieben und anderen Steuerungen in einer industriellen Ethernet-Architektur ermöglicht.
Die zentrale CPU-Einheit 1513-1 PN wird in der TIA Portal-Umgebung (STEP 7) konfiguriert, die eine einheitliche Konfiguration der Hardware, die Programmierung der Steuerungslogik und die Systemdiagnose ermöglicht. Für die Inbetriebnahme und den Betrieb der Steuerung ist eine SIMATIC Memory Card erforderlich. Die Einheit ist für die Montage auf einer DIN-Schiene in Schaltschränken vorgesehen.
