Die zentrale Verarbeitungseinheit ist das Hauptelement der Serie SIMATIC S7-1500. Sie führt das Anwenderprogramm präzise aus und verbindet die Steuerung mit anderen Automatisierungselementen.

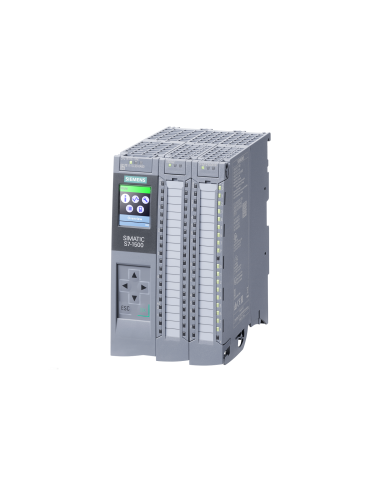

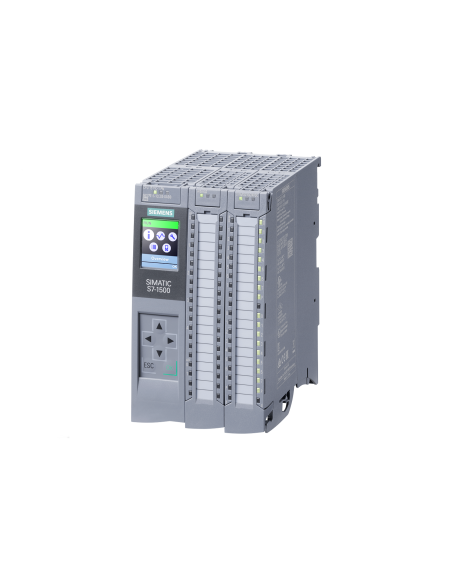

Siemens SIMATIC S7-1500 - 6ES7511-1CK01-0AB0 ist eine CPU-Einheit 1511-1 PN, die für die Ausführung von Steuerungsprogrammen in industriellen Automatisierungsanwendungen vorgesehen ist, die eine deterministische PROFINET-Kommunikation und eine vollständige Integration in die modulare Architektur S7-1500 erfordern. Die CPU ist für die Ausführung der Benutzerprogrammlogik, die Unterstützung der PROFINET-Netzwerkkommunikation und die Verwaltung des Datenaustauschs mit Ein-/Ausgangsmodulen und Peripheriegeräten innerhalb einer SPS-Steuerungsstation verantwortlich.
Die Einheit bietet 175 KB Programmspeicher und 1 MB Datenspeicher, was die Realisierung von Steuerungsanwendungen mit geringer bis mittlerer Komplexität ermöglicht. Die CPU ist mit einer integrierten PROFINET-RT-Schnittstelle ausgestattet, die die IO-Controller-Kommunikation und die Standardnetzwerkfunktionen des S7-1500-Systems unterstützt. Die Verarbeitungsleistung für Bitoperationen beträgt 60 ns.
Die CPU erfordert die Verwendung einer SIMATIC-Speicherkarte zum Speichern von Programmen und Daten. Konfiguration, Programmierung und Diagnose erfolgen in der TIA Portal-Umgebung (STEP 7). Die Einheit unterstützt I&M-Identifikationsdaten (I&M0;…I&M3;) gemäß der SIMATIC-Systemarchitektur.
Die CPU wird mit einer Spannung von 24 V DC im Bereich von 19,2…28,8 V DC versorgt. Das Gerät ist für die Montage auf der SIMATIC S7-1500-Systemschiene vorgesehen und verfügt über die Standardschutzart IP20.
