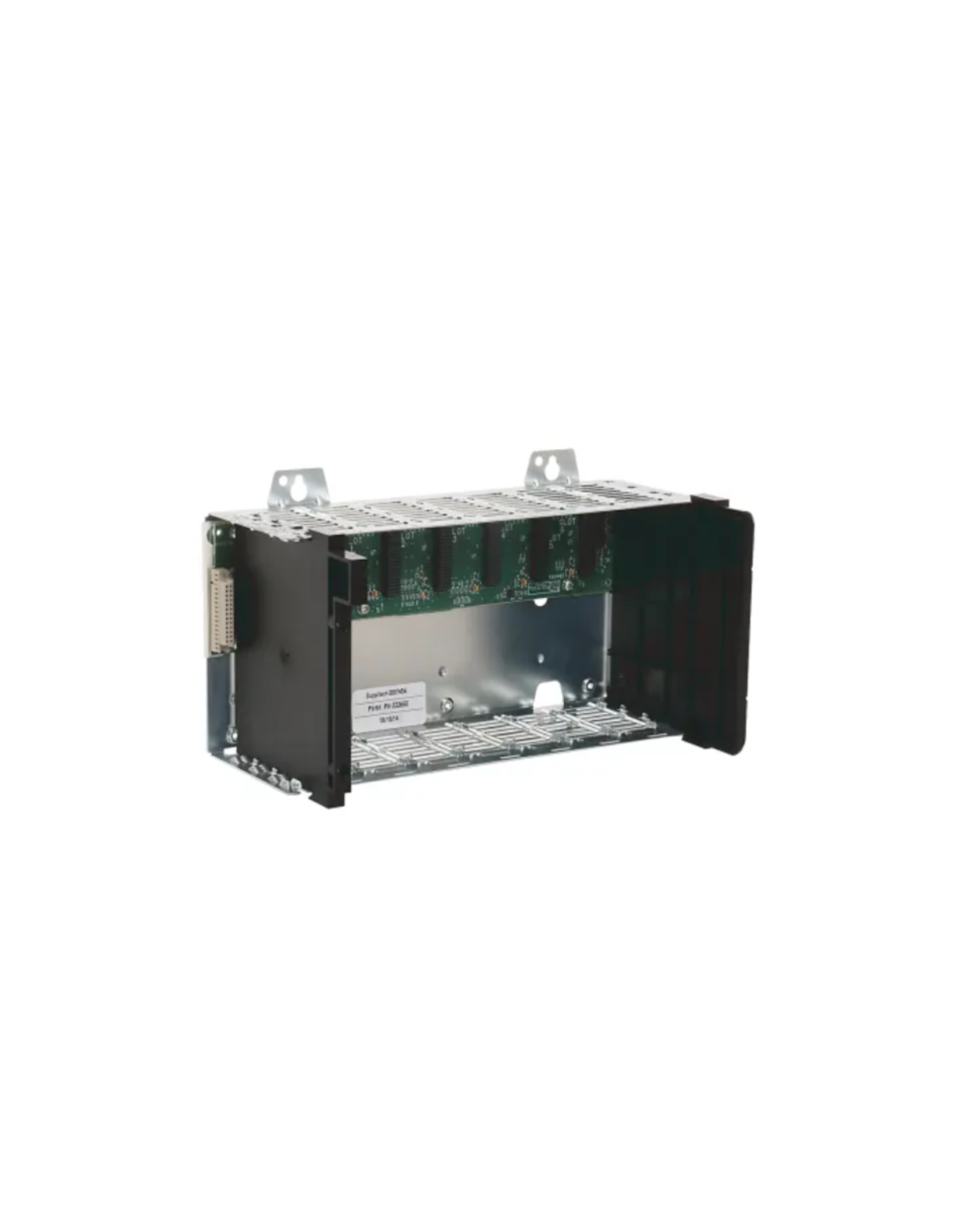

Die SPS-Kassette 1756-A7 der ControlLogix-Serie ist eine modulare Systembasis für den Aufbau von Steuerungssystemen auf Basis der ControlLogix-Plattform. Das Gehäuse dient als Installationsbasis für SPS-Module, Kommunikationsmodule, Netzteile sowie E/A-Module in der ControlLogix-Architektur.
Das Modell 1756-A7 bietet 7 Modulsteckplätze, in denen die Komponenten des ControlLogix-Systems installiert werden. Das Chassis verfügt über einen Backplane-Bus, der für die schnelle Datenübertragung zwischen den installierten Modulen sowie für die Stromverteilung an die einzelnen Systemkomponenten sorgt, wodurch alle Module in einer gemeinsamen SPS-Kommunikationsarchitektur arbeiten.
Das Chassis 1756-A7 ist für die Schalttafelmontage in Schaltschränken vorgesehen und verfügt über eine Open-Equipment-Konstruktion, was die Installation in einem geeigneten Schutzgehäuse erforderlich macht. Im linken Teil des Chassis ist Platz für die Installation des ControlLogix-Systemnetzteils vorgesehen, während die übrigen Steckplätze für die Montage der CPU, der Kommunikationsmodule und der E/A-Module genutzt werden.
Das ControlLogix-System nutzt eine modulare Hardwarearchitektur, in der das Chassis als zentrales Element der Hardware-Infrastruktur fungiert. Je nach Konfiguration kann das System EtherNet/IP-, ControlNet- oder DeviceNet-Kommunikationsmodule, digitale und analoge Ein- und Ausgangsmodule, Sicherheitsmodule oder Bewegungssteuerungsmodule umfassen. Der Einsatz der Kassette 1756-A7 ermöglicht den Aufbau kompakter Steuerungssysteme mit einer mittleren Anzahl von Modulen in einem Rack.
