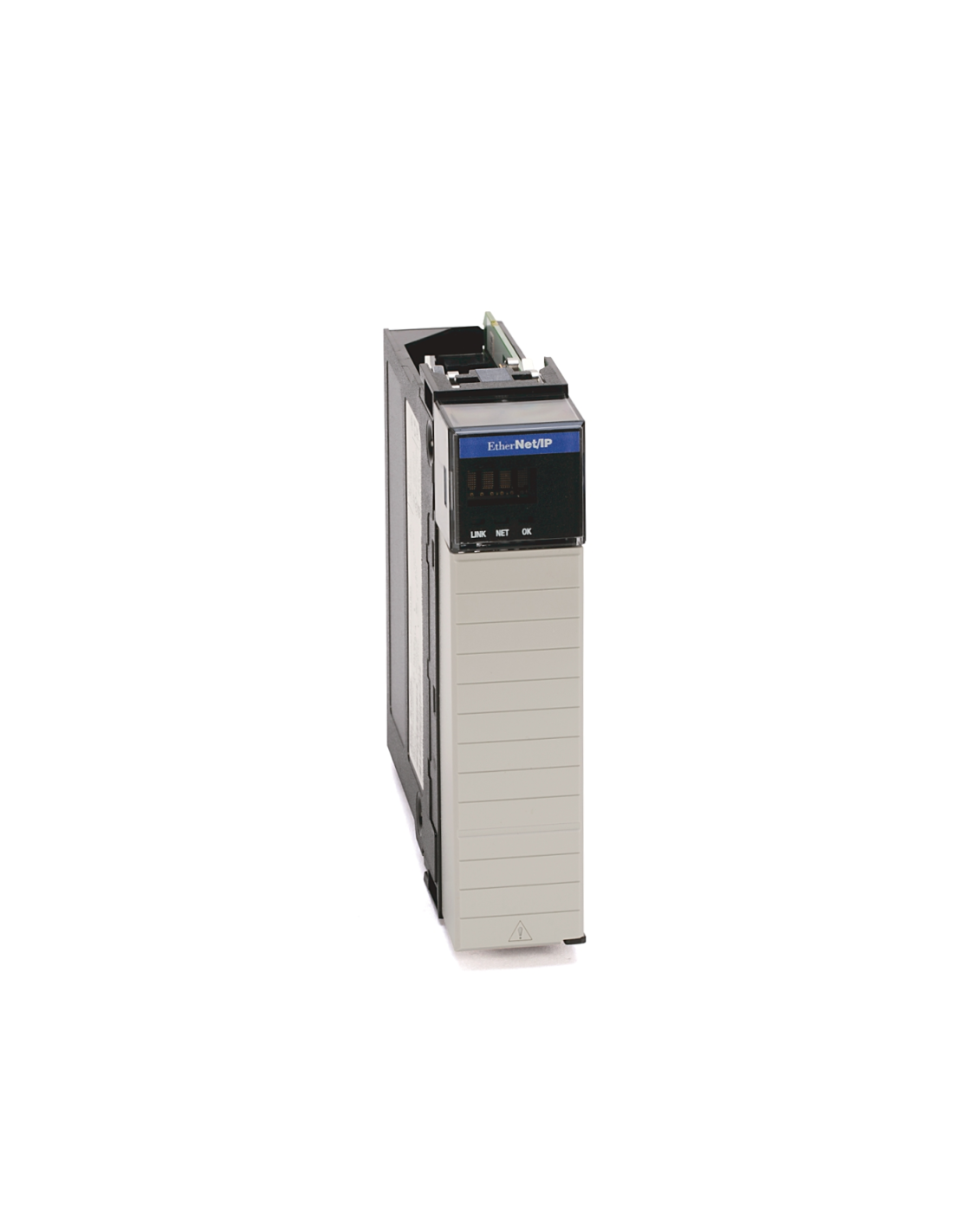

Das ControlLogix EtherNet/IP-Kommunikationsmodul 1756-ENBT ist für den Einsatz im ControlLogix-System vorgesehen. Das Modul ermöglicht die EtherNet/IP-Kommunikation, arbeitet in einer chassisbasierten Architektur und kann in jeden beliebigen Steckplatz der Kassette eingebaut werden. Das Modul verfügt über einen RJ45-Kupferanschluss mit 10/100 Mbit/s, unterstützt die Übertragung über ein Standard-Ethernet-Kabel und wird über einen RJ45-Anschluss mit dem Netzwerk verbunden.
Das Modul 1756-ENBT fungiert als Kommunikationsbrücke zwischen dem ControlLogix-Systembus und dem EtherNet/IP-Netzwerk. Das Modul stellt 64 TCP-Verbindungen, 128 CIP-Verbindungen sowie 64 + 64 CIP-Unconnected-Nachrichten für Backplane und Ethernet bereit. Das Modul hat eine Breite von 1 Steckplatz, eine Stromaufnahme von 700 mA bei 5,1 V DC und 3 mA bei 24 V DC, und die Verlustleistung beträgt 3,7 W. Die Ethernet-Schnittstelle zur Backplane verfügt über eine Isolation von 30 V, getestet bei 707 V DC für 60 s.
Die für dieses Gerät typischen Umgebungs- und Montageanforderungen lauten wie folgt: Der Betriebstemperaturbereich liegt bei 0…60 °C, die Lagertemperatur bei -40…85 °C, die zulässige relative Luftfeuchtigkeit bei 5…95 % ohne Kondensation, die Vibrationsfestigkeit bei 2 G bei 10…500 Hz und die Stoßfestigkeit bei 30 G im Betrieb und 50 G im Ruhezustand. Das Gehäuse des Moduls ist im Open-Style-Design ausgeführt, und die Verkabelung des Ethernet-Anschlusses entspricht der Verkabelungskategorie 2.
