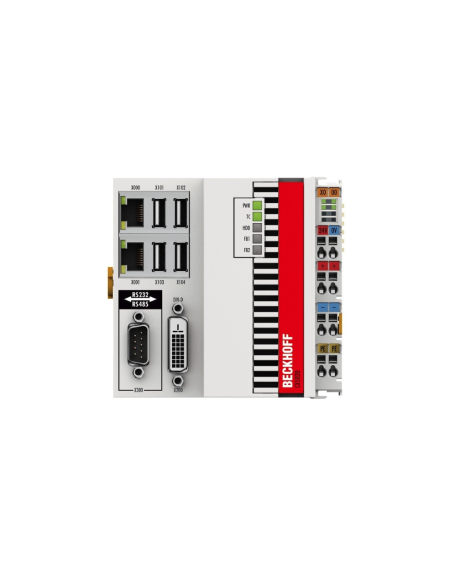

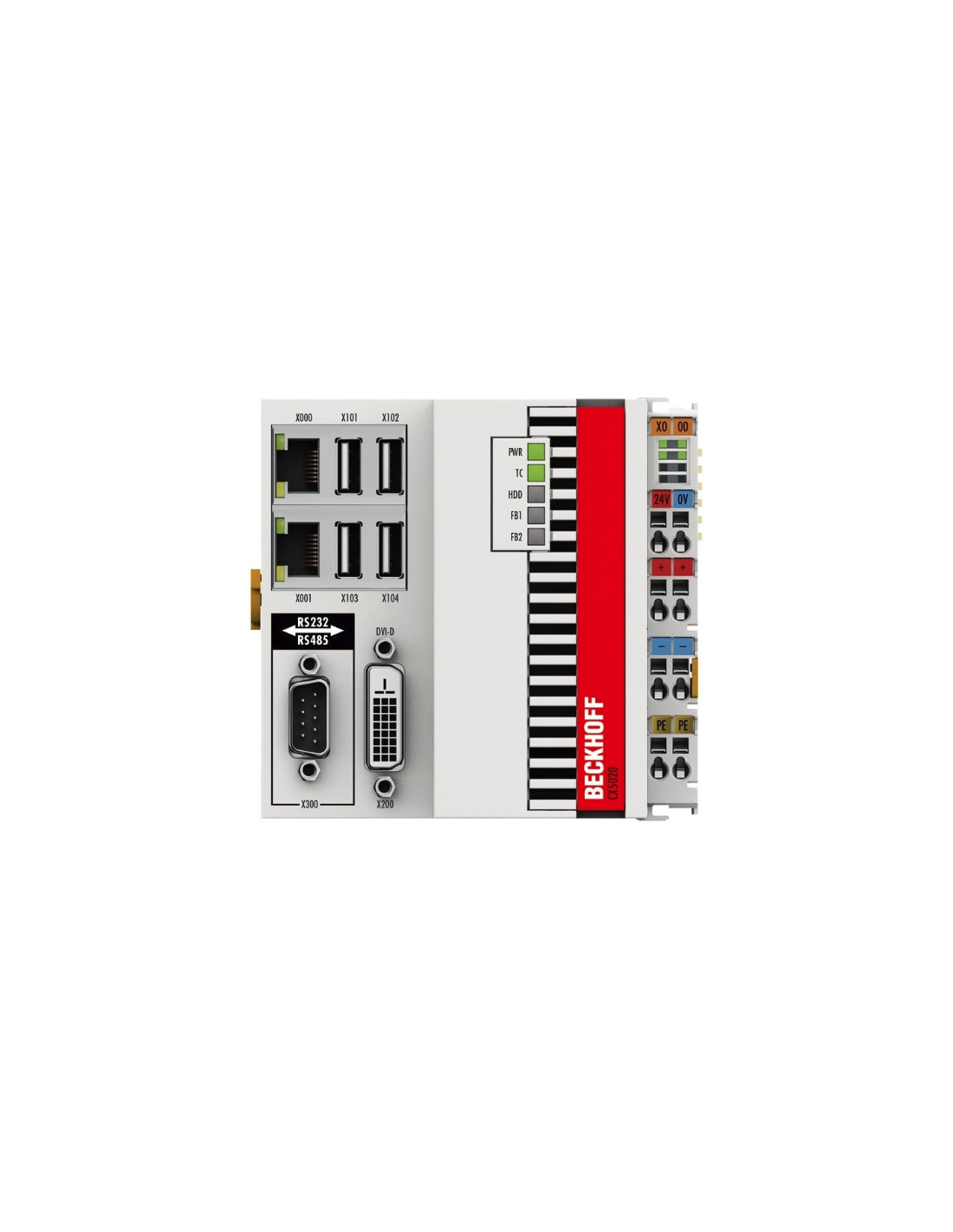

BECKHOFF EINBAU PC - CX5020

Die CX-Embedded-PC-Serie von Beckhoff ist eine innovative Kombination aus PC-Technologie und modularen E/A-Ebenen, die kompakte Industrie-Steuerungen für die DIN-Schienenmontage bildet.

Der Beckhoff CX5000 - CX5020 Embedded-Computer ist ein vielseitiger PC, der auf einem Intel Atom®-Prozessor basiert. Das Modell CX5020 verwendet einen Intel Atom® Z530-Prozessor mit einer erhöhten Taktfrequenz von 1,6 GHz. Es verfügt über integrierte Hyperthreading-Technologie. Diese fortschrittliche Funktion ermöglicht eine effizientere Ausführung von Software, indem sie zwei virtuelle Prozessorkerne bereitstellt, die gleichzeitig arbeiten können. Der Einsatzbereich des Modells CX5020 ist sehr flexibel und hängt von der installierten TwinCAT-Laufzeitumgebung ab. Diese Computer können effektiv für die Umsetzung von SPS-Projekten (speicherprogrammierbare Steuerung) und Projekten, die SPS und Bewegungssteuerung kombinieren, eingesetzt werden. Je nach Bedarf können die Visualisierungsfunktionen ein- oder ausgeschaltet werden.

Beckhoff CX

Die Beckhoff CX-Serie umfasst fortschrittliche Geräte, die den direkten Anschluss von Beckhoff I/O-Terminals an der rechten Seite jedes Embedded-Computers ermöglichen. Dieser Vorgang ist äußerst einfach und erfolgt durch physisches Einstecken, wodurch zusätzliche Kupplungen überflüssig werden und der Aufwand für die Verkabelung reduziert wird. Die direkte Verbindung von I/O-Systemen mit CX-Computern hat mehrere Vorteile. Vor allem lassen sich dadurch die Kosten für zusätzliche Koppler vermeiden, der Verkabelungsprozess vereinfachen und kompakte industrielle Steuerungen in Schaltschränken realisieren. Dadurch können Schaltschränke und Klemmenkästen kleiner, wirtschaftlicher und effizienter gestaltet werden. Für den direkten Anschluss von I/O-Systemen eignen sich Busklemmen (IP20), EtherCAT-Klemmen (IP20) und EtherCAT-Box-Module (IP67). Diese eingebauten Computer zeichnen sich durch eine robuste Konstruktion aus, wodurch sie mechanisch widerstandsfähig sind und selbst unter rauen Bedingungen eingesetzt werden können, da sie eine hohe Vibrations- und Stoßfestigkeit aufweisen. Außerdem bieten sie einen erweiterten Temperaturbereich von -25 °C bis +60 °C (Lagertemperatur von -40 °C bis +85 °C), wodurch sie unter verschiedenen Bedingungen eingesetzt werden können, auch an Orten mit erhöhten oder niedrigen Temperaturen. Diese robuste und kompakte Konstruktion öffnet die Tür zu vielen Anwendungsbereichen in der Industrie und gewährleistet Zuverlässigkeit und Effizienz. Die Computer wurden hinsichtlich ihrer Robustheit und Kompaktheit optimiert, und das Gehäuse besteht aus Metall (Magnesium), was eine bessere Abschirmung, Schutz vor elektrostatischen Entladungen und eine leichte Konstruktion gewährleistet. Die CX5000-Serie ermöglicht die Implementierung verschiedener E/A-Ebenen, sowohl über Bus-Terminals als auch über EtherCAT-Terminals. Die Verwendung einer EtherCAT-Verbindung bietet zahlreiche Erweiterungsmöglichkeiten. Zusätzliche Master/Slave-Busverbindungen (wie PROFIBUS, CANopen, DeviceNet) und Kommunikationsschnittstellen (RS232, RS422/RS485) können direkt als EtherCAT-Terminals angeschlossen werden. Die CX5000-Geräte verfügen über zwei unabhängige Gigabit-Ethernet-Ports und vier USB 2.0-Schnittstellen. Über die DVI-D-Schnittstelle kann auch ein Beckhoff-Bedienfeld oder ein DVI-Monitor angeschlossen werden. Im Gegensatz zu anderen CX-Gerätefamilien unterstützt die CX5000-Serie keine Erweiterungsoptionen über Erweiterungsmodule auf der linken Seite. Dennoch befindet sich im Grundgehäuse ein werkseitig montierter Optionssteckplatz, über den eine Schnittstelle wie ein serieller Port (RS232/RS422/RS485) oder eine Kommunikationsbusverbindung hinzugefügt werden kann. Die CX5000-Serie verfügt über eine EtherCAT-Slave-Funktion, mit der das Modul zu einer programmierbaren lokalen Steuerung im EtherCAT-Netzwerk wird. Als Betriebssystem für diese Geräte kann Windows Embedded CE 6 oder Windows Embedded Standard 2009 verwendet werden. Die über das Bedienfeld zugängliche austauschbare CF-Karte dient als Boot- und Massenspeichermedium. Diese CF-Karte ersetzt die Festplatte und speichert das Betriebssystem sowie TwinCAT- und Benutzerprojekte. Dies ermöglicht einen schnellen Austausch der Hardware oder eine Aktualisierung der Software.
