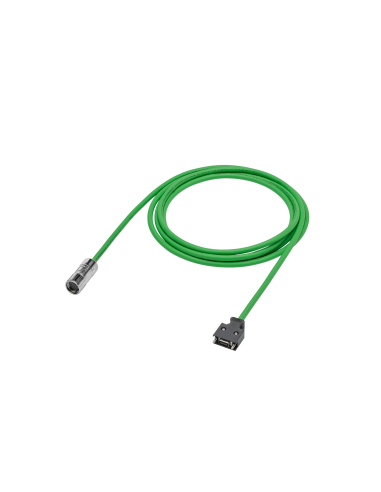

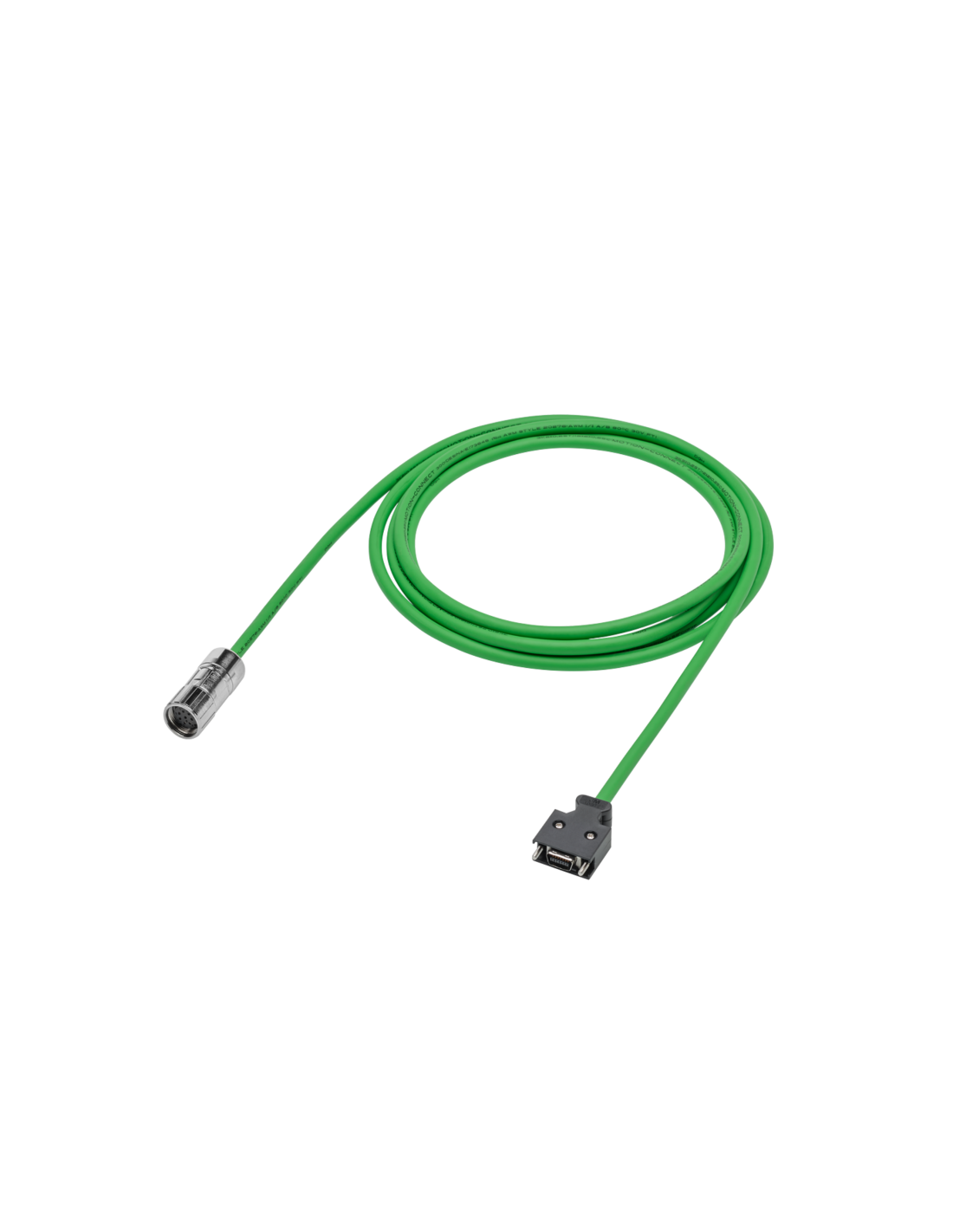

Siemens 6FX3002‑2CT12‑1BF0 ist eine werkseitig konfektionierte Signallösung aus der MOTION‑CONNECT 300-Serie, die speziell für den Einsatz mit TTL-Inkrementalgebern der Serie S‑1 und SIMOTICS S‑1/S‑1FL6 in SINAMICS V90-Systemen entwickelt wurde und eine zuverlässige Übertragung des Messsignals ohne Vor-Ort-Verkabelung gewährleistet. Das 15 m lange Kabel besteht aus drei Signalpaaren mit einem Querschnitt von 0,2 mm² und zwei abgeschirmten Paaren mit 0,25 mm², was eine Unterdrückung von Störungen und eine hohe Signalstabilität bei Impulsfrequenzen ermöglicht.
Dank seiner schlanken Konstruktion mit einem maximalen Durchmesser von nur 7,2 mm und einer widerstandsfähigen PVC-Ummantelung, die den Normen EN 60332-1-1 für Feuerbeständigkeit bis -3 und EN 60811-2-1 für Chemikalienbeständigkeit entspricht, zeichnet sich das Kabel durch extreme Haltbarkeit aus, die bis zu einer Million Biegezyklen und einen Betrieb bei Temperaturen von -25 °C bis +80 °C ermöglicht. Manuelle und automatische Tests haben gezeigt, dass es einer Zugspannung von 50 N/mm² in einer festen Installation und 20 N/mm² in einer beweglichen Installation standhält. Mit einer maximalen Verdrehung von 30° pro Meter ist es die perfekte Wahl für den Einsatz in beweglichen Kabelführungen. Der gerade M23-Stecker entspricht den Motion-Connect-Standards, was eine einfache Montage und eine hohe Dichtigkeit gemäß IP65 gewährleistet, auch ohne UL-Zertifizierung. Seit August 2016 RoHS-konform, wird dieses Kabel von Integratoren und Automatisierungsentwicklern bevorzugt, die eine konsistente, getestete Verbindung zwischen Encoder und Antrieb benötigen, ohne Kompromisse bei Qualität und Zuverlässigkeit eingehen zu müssen.
