Monitor przemysłowy Siemens SIMATIC IFP1900 V2 19" - 6AV7863-6MA00-2AA0

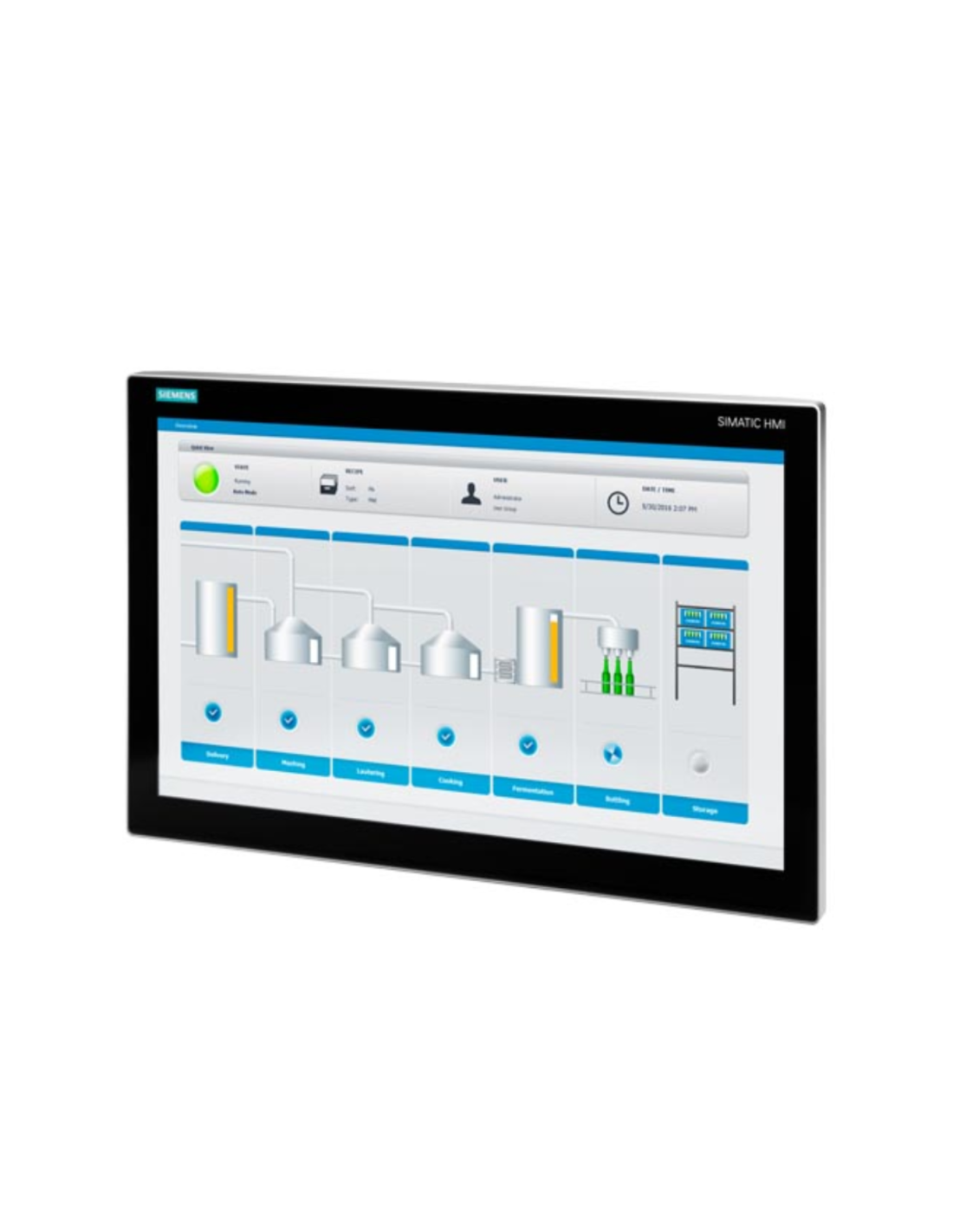

Siemens 6AV7863-6MA00-2AA0 to przemysłowy monitor serii SIMATIC IFP1900 V2 z panoramicznym ekranem TFT 18,5" / 19" i pojemnościową obsługą multitouch. Wyświetlacz pracuje w rozdzielczości 1920 × 1080 pikseli i wykorzystuje podświetlenie LED. Jest to standardowy wariant do zabudowy, zasilany napięciem 24 V DC i wyposażony w interfejsy DisplayPort, DVI-D oraz USB.
Monitor jest przeznaczony do współpracy z zewnętrzną jednostką komputerową. Sygnał obrazu można doprowadzić przez interfejs DisplayPort lub DVI, a złącza USB znajdują się z tyłu urządzenia. Wariant 6AV7863-6MA00-2AA0 ma standardowe wykonanie konstrukcyjne i jest zasilany napięciem 24 V DC. Wyświetlacz odwzorowuje 16 777 216 kolorów przy 24-bitowej głębi koloru. Jasność matrycy wynosi 350 cd/m², kontrast 1000:1, a kąty widzenia w poziomie i pionie osiągają 178°. Powierzchnię ekranu zabezpiecza hartowane szkło mineralne z powłoką antyrefleksyjną. Podświetlenie można regulować w zakresie od 0 do 100%, natomiast ustawienia obrazu są zmieniane programowo. Producent nie przewiduje konfiguracji przez menu ekranowe OSD.

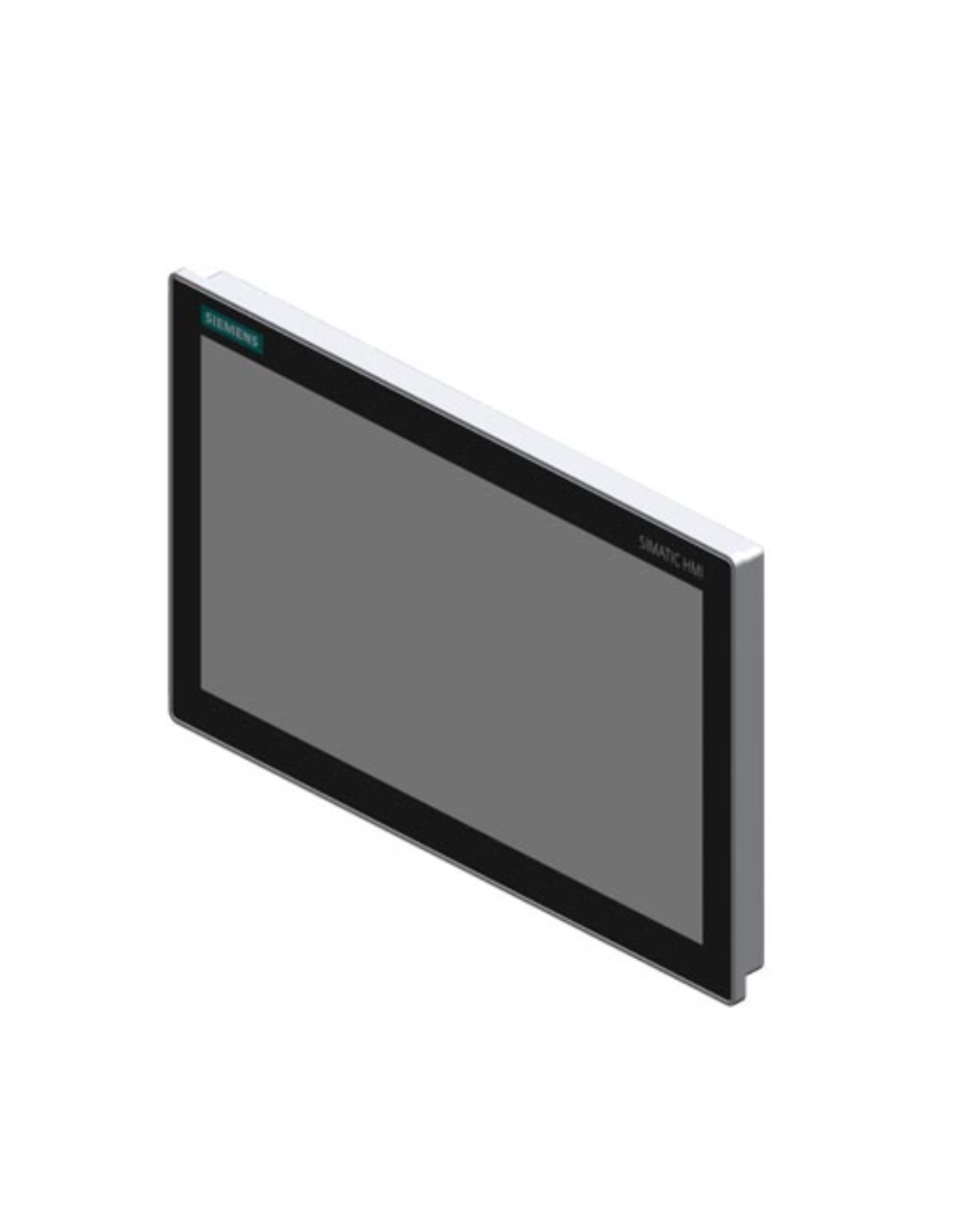

Konstrukcja umożliwia montaż od strony frontowej w przygotowanym otworze zabudowy. Przednia część urządzenia ma stopień ochrony IP65, a tylna IP20, co należy uwzględnić przy projektowaniu obudowy stanowiska operatorskiego. Siemens wymienia również wykonanie frontu zgodne z wymaganiami Enclosure Type 4X i Type 12.
Najważniejsze cechy
- Ekran TFT 18,5" / 19" w formacie panoramicznym - rozdzielczość Full HD 1920×1080 zapewnia dużą powierzchnię roboczą dla wizualizacji maszyn i procesów.
- Pojemnościowy ekran multitouch - umożliwia obsługę gestami i pracę z interfejsami operatorskimi projektowanymi pod sterowanie wielodotykowe.
- 16,7 mln kolorów, jasność 350 cd/m² i kontrast 1000:1 - parametry dostosowane do przemysłowej wizualizacji danych.
- DisplayPort 1.2 oraz DVI-D - dwa cyfrowe interfejsy wideo do połączenia monitora z komputerem przemysłowym lub innym kompatybilnym źródłem obrazu.
- 2 × USB 2.0 typu A z tyłu oraz komunikacja ekranu dotykowego przez USB - możliwość podłączania urządzeń peryferyjnych i obsługi funkcji touch.
- Stopień ochrony IP65 od frontu i IP20 od strony tylnej - konstrukcja przeznaczona do zabudowy w pulpicie lub obudowie.
- Zasilanie 24 V DC PELV/SELV - znamionowy pobór prądu 1,2 A, maksymalnie 1,5 A.
Zastosowanie
SIMATIC IFP1900 V2 jest przeznaczony do lokalnej wizualizacji i obsługi aplikacji PC-based w maszynach oraz instalacjach przemysłowych. Monitor może pracować jako element pulpitu operatorskiego połączony z komputerem przemysłowym. Sam panel pełni funkcję wyświetlacza i urządzenia wejściowego multitouch; obraz dostarczany jest z zewnętrznej jednostki komputerowej przez DisplayPort lub DVI-D.
Standardowy wariant 6AV7863-6MA00-2AA0 może być montowany w orientacji poziomej lub pionowej. Siemens podaje możliwość odsunięcia standardowego panelu od jednostki komputerowej na odległość do 5 m. W komplecie przewidziany jest przewód DisplayPort/USB o długości 1,8 m.
Kompatybilność i dobór
Przy doborze należy odróżnić standardowy IFP1900 V2 od wariantu IFP1900 V2 Extended. Model standardowy wykorzystuje interfejsy DisplayPort i DVI-D, natomiast wariant Extended jest przeznaczony również do instalacji wymagających większej odległości między panelem a jednostką komputerową. Pełny kod 6AV7863-6MA00-2AA0 powinien być weryfikowany przy wymianie istniejącego urządzenia.

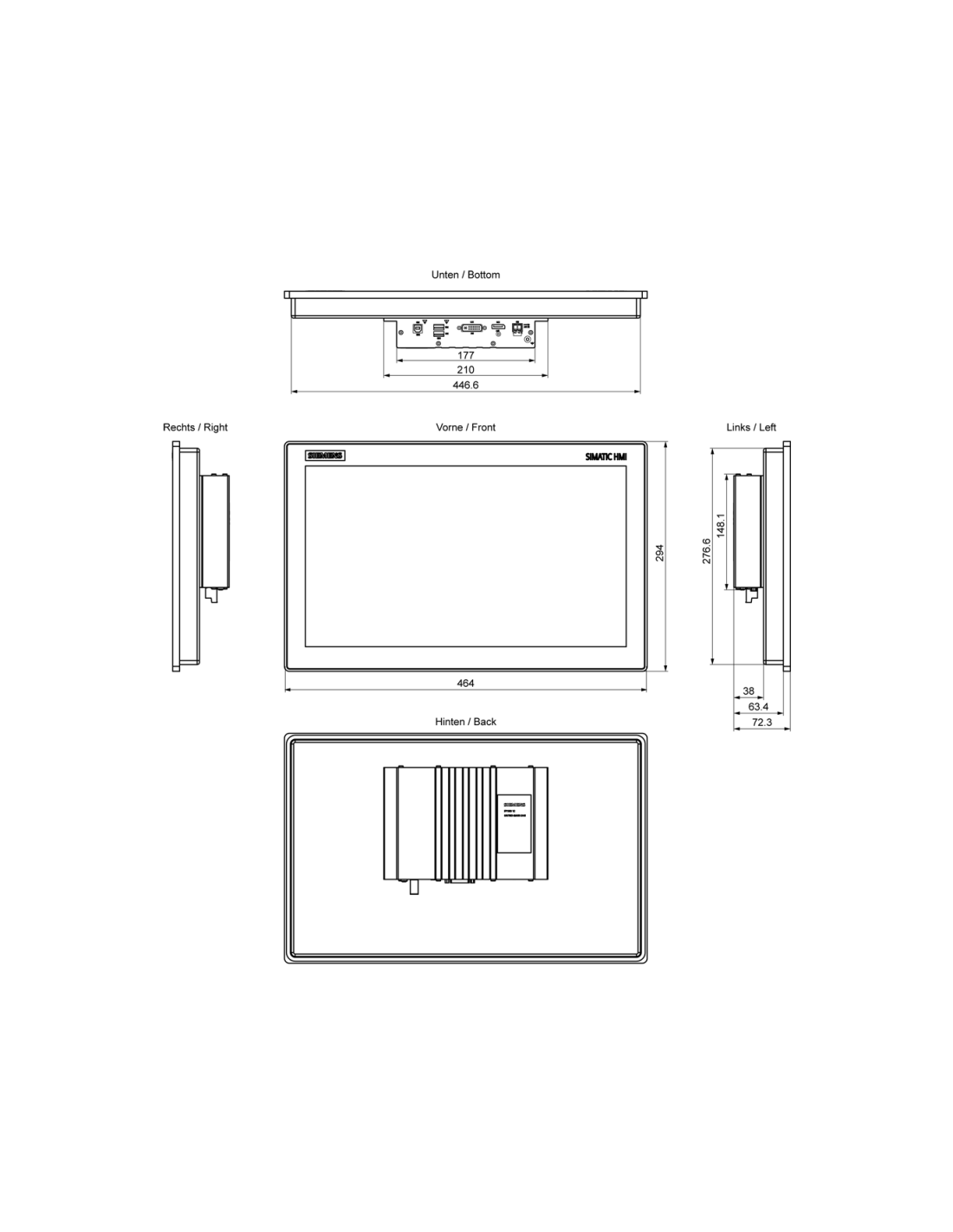

Panel wymaga wycięcia montażowego 448 × 278 mm z tolerancją +1 mm. Wymiary frontu wynoszą 464 × 294 mm, a całkowita głębokość 63,4 mm. Stopień IP65 dotyczy strony frontowej po prawidłowej zabudowie, natomiast tylna część urządzenia ma IP20.
