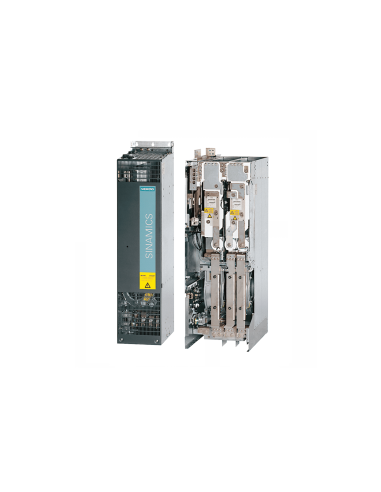

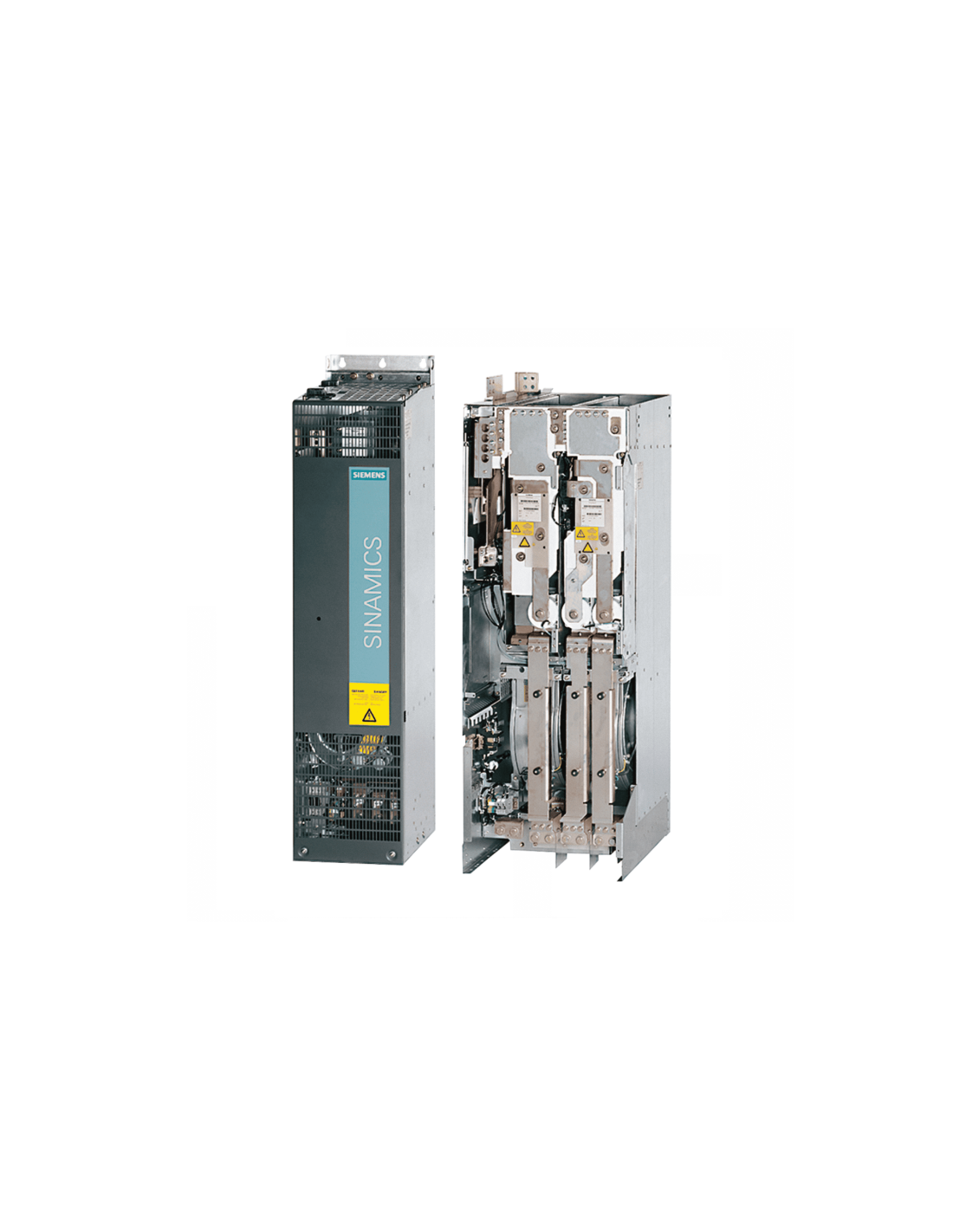

Aktives Linearmodul Siemens SINAMICS S120 - 6SL3330-7TE32-1AA3, speziell für Hochleistungsantriebssysteme entwickelt. Das Gerät ist mit Antrieben der Serie SINAMICS S120 kompatibel. Dieses Modul ist für die Steuerung des Energieflusses zwischen der Stromquelle und der Gleichstromschiene verantwortlich und ermöglicht sowohl den Motorbetrieb als auch die Energierückgewinnung im regenerativen Modus. Dank seiner fortschrittlichen Konstruktion gewährleistet das 6SL3330-7TE32-1AA3 einen zuverlässigen Betrieb und eine hohe Präzision bei der Motorsteuerung. Seine Hauptaufgabe besteht in der Umwandlung der Netzspannung in Gleichspannung, die dann die an den gemeinsamen DC-Bus angeschlossenen Antriebe versorgt. Das Modul arbeitet bidirektional, d. h. es kann auch die beim Bremsen erzeugte Energie zurückgewinnen und an das Stromnetz zurückführen, was Energie spart und die Effizienz des Systems erhöht.
Active-Line-Module können Energie liefern und regenerative Energie an das Stromversorgungssystem zurückgeben. Ein Bremsmodul und ein Bremswiderstand sind nur erforderlich, wenn die Antriebe nach einem Stromausfall (d. h. wenn keine Energie zur Stromversorgung zurückgewonnen werden kann) kontrolliert abgebremst werden müssen. Im Gegensatz zu den Modulen der Basic Line und Smart Line erzeugen die Module der Active Line eine geregelte Gleichspannung, die trotz Schwankungen der Netzspannung konstant bleibt, sofern die Netzspannung innerhalb der zulässigen Toleranzschwankungen liegt. In Verbindung mit dem Active Interface-Modul beziehen die Module der Active Line sinusförmigen Strom aus dem Stromnetz. Es treten fast keine Oberschwingungen auf. Die Gesamtklirrfaktoren THD(I) für den Strom und THD(U) für die Spannung liegen in der Regel im Bereich von ca. 3 % für den Nennstrom. THD(I) wird gemäß IEEE 519 (2014) und THD(U) gemäß IEC 61000-2-4 (2002) berechnet. In der Regel werden die strengen Grenzwerte der Norm IEEE 519 (2014) eingehalten.
Alle für den Betrieb des Active Line-Moduls erforderlichen Komponenten sind im Active Interface-Modul integriert.
Optional kann ein Netzfilter installiert werden, um die Einhaltung der in der Norm EN 61800-3 für die Kategorie C2 festgelegten Grenzwerte zu gewährleisten.
Die SINAMICS S120-Serie ist eine Familie von Industrieantrieben, die sich durch modularen Aufbau, flexible Konfiguration und hohe Leistung auszeichnet. Dank einer breiten Palette von Modulen, darunter Linearmodule, Frequenzumrichter, Steuermodule und Zusatzkomponenten, lässt sich das SINAMICS S120-System präzise an die Anforderungen der jeweiligen Anwendung anpassen. Linearmodule wie das S120 Active Line Module bilden die Grundlage des Systems, indem sie eine stabile Spannung für die Umrichter liefern und den Energiefluss in beide Richtungen steuern.
Das Modul arbeitet mit einer 3-phasigen Eingangsspannung im Bereich von 380 bis 480 V AC bei einer Frequenz von 50/60 Hz und liefert eine Ausgangsspannung von 600 V DC und einen Ausgangsstrom von 235 A, was einer Leistung von 132 kW entspricht. Das verwendete interne Luftkühlsystem gewährleistet eine effektive Wärmesteuerung, selbst unter anspruchsvollen Umgebungsbedingungen. Das Modul ist mit einer DRIVE-CLiQ-Schnittstelle ausgestattet, die die Integration mit anderen Komponenten des SINAMICS S120-Systems vereinfacht und eine einfache Kommunikation, Konfiguration und Diagnose ermöglicht. Das Produkt wurde gemäß internationalen Normen entwickelt, was seine Zuverlässigkeit und die Einhaltung von Umweltanforderungen wie RoHS bestätigt. Mit einem Gewicht von ca. 88 kg und einer robusten Konstruktion ist dieses Modul für den intensiven Einsatz in industriellen Umgebungen geeignet.
