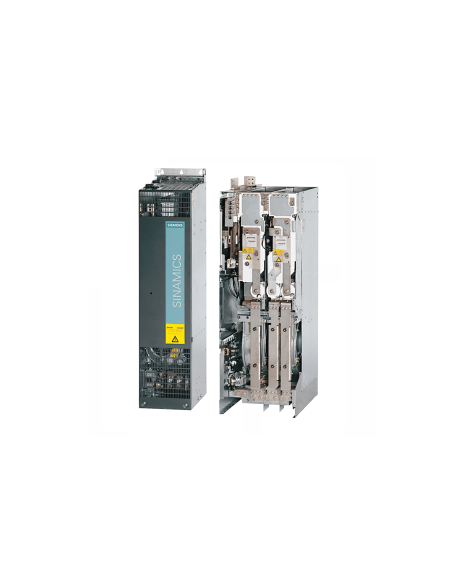

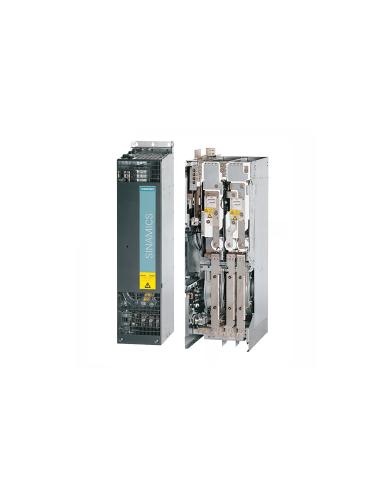

Das Linearmodul SINAMICS S120 Active Line Module mit der Katalognummer 6SL3330-7TE35-0AA3 ist eine fortschrittliche Komponente der Antriebssysteme von Siemens aus der Serie SINAMICS S120. Dieses Modul ist für die Steuerung des Energieflusses zwischen der Stromquelle und der Gleichstromschiene verantwortlich und ermöglicht sowohl den Motorbetrieb als auch die Energierückgewinnung im regenerativen Modus. Seine Hauptfunktion besteht in der Umwandlung von dreiphasiger Wechselspannung im Bereich von 380–480 V AC (50/60 Hz) in Gleichspannung von 600 V DC, wobei es einen Ausgangsstrom von 549 A und eine Leistung von 300 kW liefert. Dank der internen Luftkühlung hält das Modul eine optimale Betriebstemperatur aufrecht. Die integrierte DRIVE-CLiQ-Schnittstelle ermöglicht eine einfache Integration in andere Komponenten des SINAMICS S120-Systems und sorgt für eine reibungslose Kommunikation und vereinfachte Konfiguration.
Active-Line-Module können Energie liefern und regenerative Energie an das Stromversorgungssystem zurückgeben. Ein Bremsmodul und ein Bremswiderstand sind nur erforderlich, wenn die Antriebe nach einem Stromausfall kontrolliert abgebremst werden müssen (d. h. wenn die Energie nicht in das Stromnetz zurückgespeist werden kann). Im Gegensatz zu den Modulen der Basic Line und Smart Line erzeugen die Module der Active Line eine geregelte Gleichspannung, die trotz Schwankungen der Netzspannung konstant bleibt, sofern die Netzspannung innerhalb der zulässigen Toleranzschwankungen liegt. Active Line-Module beziehen in Verbindung mit einem Active Interface-Modul sinusförmigen Strom aus dem Stromversorgungssystem. Es treten fast keine Oberschwingungen auf. Die Gesamtklirrfaktoren THD(I) für den Strom und THD(U) für die Spannung liegen in der Regel im Bereich von ca. 3 % für den Nennstrom. THD(I) wird gemäß IEEE 519 (2014) und THD(U) gemäß IEC 61000-2-4 (2002) berechnet. In der Regel werden die strengen Grenzwerte der Norm IEEE 519 (2014) eingehalten.
Alle für den Betrieb des Active Line-Moduls erforderlichen Komponenten sind im Active Interface-Modul integriert.
Optional kann ein Netzfilter installiert werden, um die Einhaltung der in EN 61800-3 für die Kategorie C2 festgelegten Grenzwerte zu gewährleisten.
Die SINAMICS S120-Serie ist eine Familie von Industrieantrieben, die sich durch modularen Aufbau, flexible Konfiguration und hohe Leistung auszeichnet. Dank einer breiten Palette von Modulen, darunter Linearmodule, Umrichter, Steuermodule und Zusatzkomponenten, lässt sich das SINAMICS S120-System präzise an die Anforderungen der jeweiligen Anwendung anpassen. Linearmodule wie das S120 Active Line Module bilden die Grundlage des Systems, indem sie eine stabile Spannung für die Umrichter liefern und den Energiefluss in beide Richtungen steuern.
