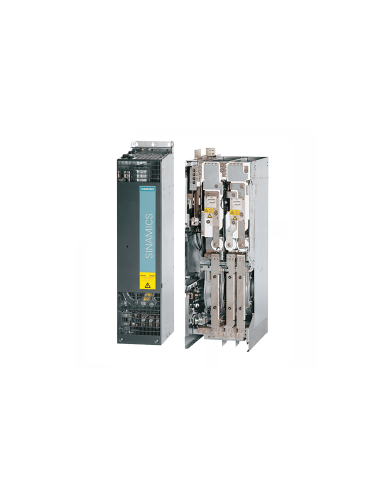

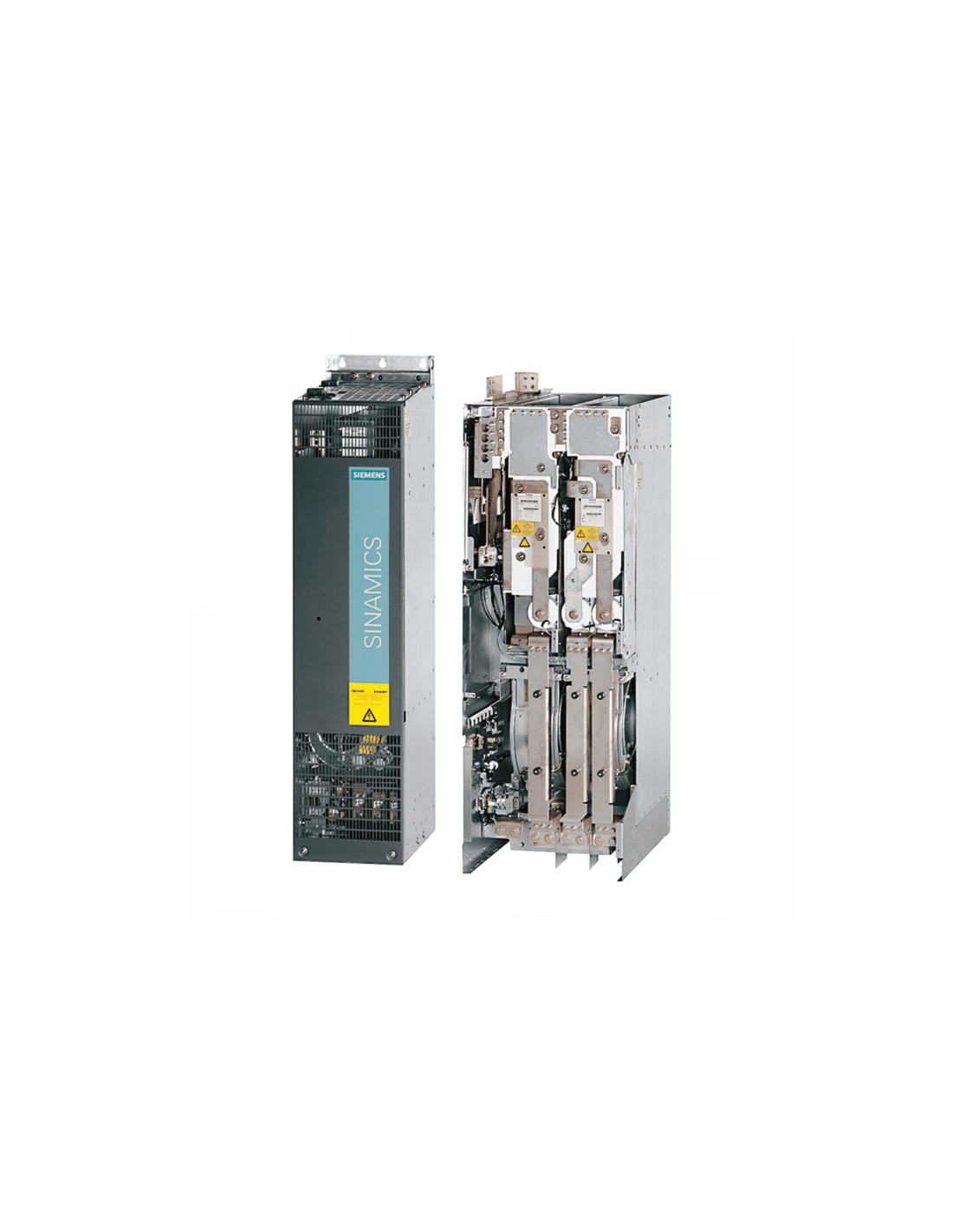

Das Linearmodul Siemens SINAMICS S120 Active Line Module - 6SL3330-7TE32-6AA3 ist eine fortschrittliche Komponente der Antriebssysteme von Siemens, die für die Umwandlung von dreiphasiger Wechselspannung (380–480 V AC, 50/60 Hz) in eine Gleichspannung von 600 V DC umzuwandeln und liefert einen Ausgangsstrom von 291 A und eine Leistung von 160 kW. Dank interner Luftkühlung und integrierter DRIVE-CLiQ-Schnittstelle gewährleistet dieses Modul Zuverlässigkeit und Effizienz in anspruchsvollen Industrieanwendungen und lässt sich problemlos in andere Komponenten des SINAMICS S120-Systems integrieren. Seine Hauptaufgabe besteht darin, die Netzspannung in Gleichspannung umzuwandeln, die dann die an den gemeinsamen DC-Bus angeschlossenen Antriebe versorgt.
Das Modul arbeitet bidirektional, d. h. es kann auch die beim Bremsen erzeugte Energie zurückgewinnen und an das Stromnetz zurückführen, was Energie spart und die Effizienz des Systems erhöht. Active Line-Module können Energie liefern und regenerative Energie an das Stromversorgungssystem zurückgeben. Ein Bremsmodul und ein Bremswiderstand sind nur erforderlich, wenn die Antriebe nach einem Stromausfall (d. h. wenn keine Energie zur Stromversorgung zurückgewonnen werden kann) kontrolliert abgebremst werden müssen. Im Gegensatz zu den Modulen der Basic Line und Smart Line erzeugen die Module der Active Line eine geregelte Gleichspannung, die trotz Schwankungen der Netzspannung konstant bleibt, sofern die Netzspannung innerhalb des zulässigen Toleranzbereichs schwankt. Active Line-Module beziehen in Verbindung mit einem Active Interface-Modul sinusförmigen Strom aus dem Stromversorgungssystem. Es treten nahezu keine Oberschwingungen auf. Die Gesamtklirrfaktoren THD(I) für den Strom und THD(U) für die Spannung liegen in der Regel im Bereich von ca. 3 % für den Nennstrom. THD(I) wird gemäß IEEE 519 (2014) und THD(U) gemäß IEC 61000-2-4 (2002) berechnet. In der Regel werden die strengen Grenzwerte der Norm IEEE 519 (2014) eingehalten.
Alle für den Betrieb des Active Line-Moduls erforderlichen Komponenten sind im Active Interface-Modul integriert.
Optional kann ein Netzfilter installiert werden, um die Einhaltung der in EN 61800-3 für die Kategorie C2 festgelegten Grenzwerte zu gewährleisten.
Die SINAMICS S120-Serie ist eine Familie von Industrieantrieben, die sich durch modularen Aufbau, flexible Konfiguration und hohe Leistung auszeichnet. Dank einer breiten Palette von Modulen, darunter Linearmodule, Umrichter, Steuermodule und Zusatzkomponenten, lässt sich das SINAMICS S120-System präzise an die Anforderungen der jeweiligen Anwendung anpassen. Linearmodule wie das S120 Active Line Module bilden die Grundlage des Systems, indem sie eine stabile Spannung für die Umrichter liefern und den Energiefluss in beide Richtungen steuern.
Das Modul arbeitet mit einer 3-phasigen Eingangsspannung im Bereich von 380 bis 480 V AC bei einer Frequenz von 50/60 Hz und liefert eine Ausgangsspannung von 600 V DC und einen Ausgangsstrom von 291 A, was einer Leistung von 160 kW entspricht. Das verwendete interne Luftkühlsystem gewährleistet eine effektive Wärmesteuerung, selbst unter anspruchsvollen Umgebungsbedingungen. Das Modul ist mit einer DRIVE-CLiQ-Schnittstelle ausgestattet, die die Integration mit anderen Komponenten des SINAMICS S120-Systems vereinfacht und eine einfache Kommunikation, Konfiguration und Diagnose ermöglicht. Das Produkt wurde gemäß internationalen Normen entwickelt, was seine Zuverlässigkeit und die Einhaltung von Umweltanforderungen wie RoHS bestätigt. Mit einem Gewicht von ca. 135 kg und einer robusten Konstruktion ist dieses Modul für den intensiven Einsatz in industriellen Umgebungen geeignet.
