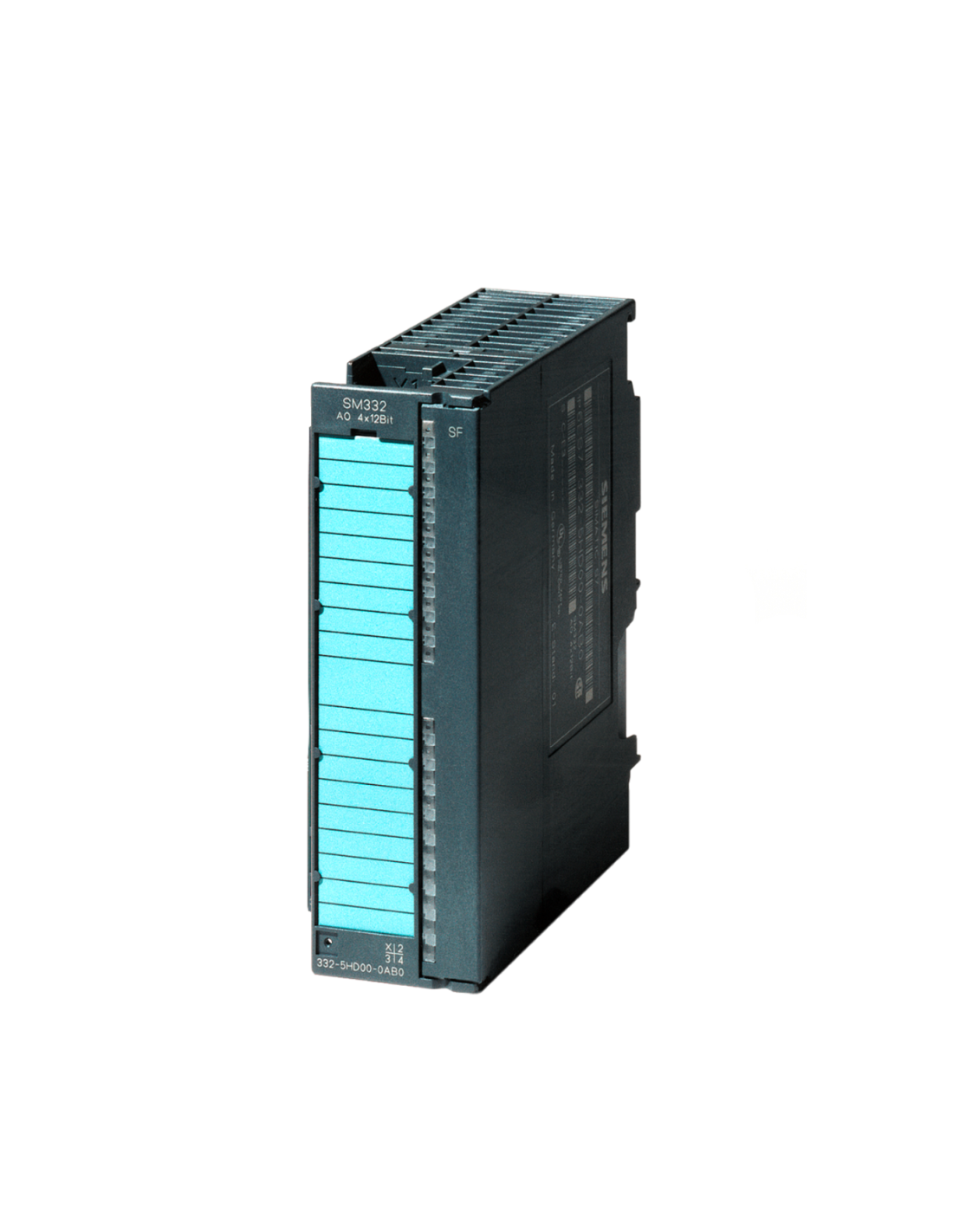

Das analoge Ausgangsmodul SM 332 HART von Siemens – 6ES7332-8TF01-0AB0 – ist für den Einsatz in ET 200M-Systemen in Verbindung mit der Schnittstelle IM153-2 vorgesehen. Das Modul stellt 8 analoge Stromausgänge zur Verfügung und unterstützt die Bereiche 0...20 mA sowie 4...20 mA. Die HART-Kommunikation erfolgt auf Kanalebene, wodurch das Modul neben der Erzeugung des Ausgangssignals auch die Verarbeitung von Zusatzdaten ermöglicht, die sich auf Feldgeräte beziehen, die in derselben Schleife arbeiten. Das Modul verfügt über einen 20-poligen Frontstecker.
Das Modul arbeitet mit einer Lastspannung von 24 V DC und ist für den Betrieb mit Lasten ausgelegt, die für Stromausgänge dieser Klasse typisch sind. Für die Ausgangskanäle ist eine ohmsche Last von bis zu 750 Ω vorgesehen, und die maximale Leerlaufspannung beträgt 24 V. Das Modul realisiert einen Analogausgang mit einer Auflösung von 15 Bit, und in der Dokumentation ist auch die Rücklesung des Ausgangswertes berücksichtigt. Für die Strombereiche sind separate Auflösungs- und Verarbeitungsparameter vorgesehen, die den Signalcharakteristiken von 0...20 mA und 4...20 mA entsprechen. Die Ausführungszeit für alle Kanäle ist vom Betriebsmodus abhängig und beträgt 10 ms im AO-Modus sowie 50 ms im HART-Modus.
Das Modul ist mit umfangreichen Diagnosefunktionen ausgestattet, darunter Gruppendiagnose, Kurzschlusstest, HART-Diagnose und Diagnoseunterbrechung. Es steht auch ein lokaler Diagnosepuffer zur Verfügung, und bei entsprechender Zeitsynchronisation können Ereignisse mit Zeitstempel aufgezeichnet werden.
Die Konstruktion sieht zudem die Unterstützung von HART-Hilfsvariablen, die Möglichkeit von Firmware-Updates, den Betrieb in redundanten Konfigurationen sowie eine Benutzerkalibrierung vor. Die Signalisierung des Diagnosestatus erfolgt über LEDs, die dem Gruppenfehler und dem Kanalfehler zugeordnet sind.
Die elektrische Schaltung sieht eine Trennung vom internen Bus sowie von der Lastspannung vor, während die Kanäle untereinander nicht galvanisch getrennt sind. Die Dokumentation des Moduls legt zudem die Parameter für Genauigkeit, Linearität, Temperaturfehler und Störunterdrückung fest, was dieses Gerät eindeutig als spezialisiertes Analogausgangsmodul für Stromsignale mit erweiterter HART-Kommunikationsunterstützung positioniert. Die Breite des Moduls beträgt 40 mm, die Höhe 125 mm und die Tiefe 117 mm.
