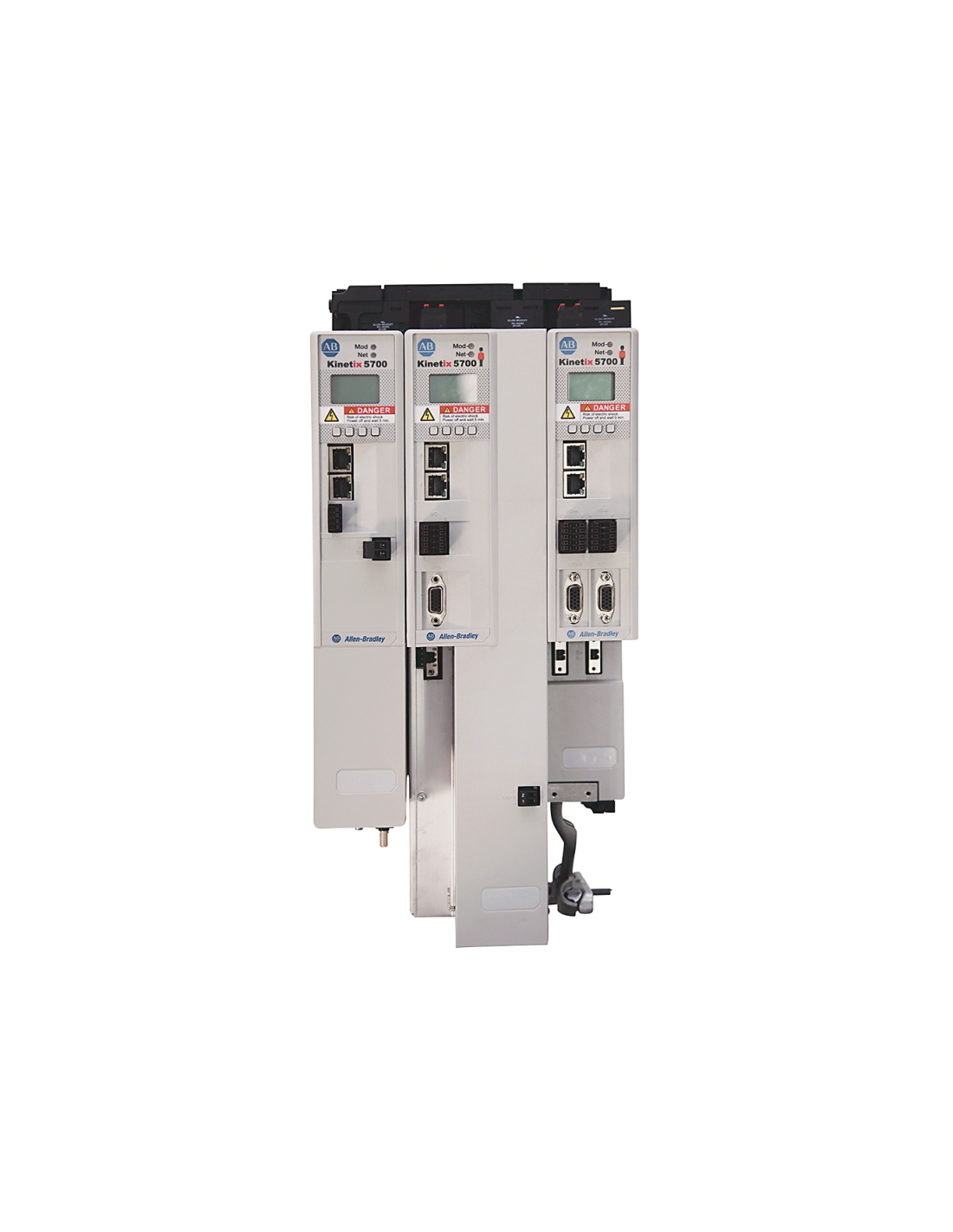

DC-Bus-Versorgungsmodul – 2198-P070 aus der Kinetix 5700-Serie, vorgesehen für den Einsatz in einer Antriebsarchitektur, die auf einem gemeinsamen DC-Bus basiert. Es versorgt das gesamte Kinetix 5700-Servoantriebssystem mit Strom. In der Konfiguration arbeitet es mit Achsmodulen derselben Produktfamilie zusammen und ist eines der grundlegenden Elemente des kompletten Systems. Das Modul 2198-P070 ist eine 3-phasige Ausführung mit 480 VAC und einer Breite von 55 mm, klassifiziert als 25-A-DC-Bus-Versorgung.
Das Versorgungsmodul 2198-P070 gehört zur Gruppe der 2198-Pxxx-Bus-Versorgungsmodule und versorgt die gemeinsame DC-Bus-Leitung für Kinetix 5700-Antriebe. Für diese Ausführung sind eine Eingangsspannung von 195…528 V rms (3-phasig), eine Dauerausgangsleistung von 17 kW sowie ein Dauerausgangsstrom von 25,5 A DC rms vorgesehen.
Das Modul ist für den Schaltschrankeinbau in mehrachsigen Systemen vorgesehen, in denen das Bus-Netzteil und die Achsmodule als ein System arbeiten, das über ein gemeinsames DC-Bus-System verbunden ist, mit der Möglichkeit der Anordnung in einem Antriebscluster je nach Einbausystem.
Das Modell 2198-P070 verwendet einen für Kinetix 5700 DC-Bus-Netzteile typischen Anschlusssatz. Das Modul verfügt über einen AC-Netzanschluss (IPD), einen DC-Bus-Anschluss (DC), einen 24-V-Steuerungsanschluss (CP), einen Shunt-Widerstandsanschluss (RC), einen Anschluss für digitale Eingänge (IOD) sowie einen Schützfreigabeanschluss (CED). Auf dem Modul befinden sich außerdem 2 RJ45-Ethernet-Anschlüsse, ein LCD-Display, Navigationstasten sowie Statusanzeigen für das Modul und das Netzwerk. Die CED-Kontaktanordnung ist Teil der Schutzschaltung und soll mit einem externen Dreiphasen-Schütz im AC-Stromkreis zusammenarbeiten.
Das Netzteil 2198-P070 gehört zur schmaleren Gruppe der Kinetix 5700-Module mit einer Breite von 55 mm. Für dieses Gehäuse sind Abmessungen von ca. 358 × 55 × 252 mm, eine vertikale Montage sowie eine empfohlene Mindesttiefe des Schaltschranks von 300 mm vorgesehen. In der Dokumentation dieser Modulgruppe wird außerdem ein erforderlicher Freiraum von 40 mm oberhalb und 100 mm unterhalb des Geräts für Kühlungs- und Montagezwecke angegeben. Das Modul wird mit M5-Schrauben an der Schrankplatte befestigt, und für den Netzanschluss des 2198-P070 sind Leitungen mit 6…10 mm² (10…8 AWG) vorgesehen.
