Die dezentralen Steuerungen der Serie SIMATIC CPU ET 200SP vereinen Kompaktheit und Leistungsfähigkeit und sind dabei äußerst flexibel. Im mittleren Leistungsbereich sind diese Steuerungen die ideale Lösung für Standard- und ausfallsichere Anwendungen.

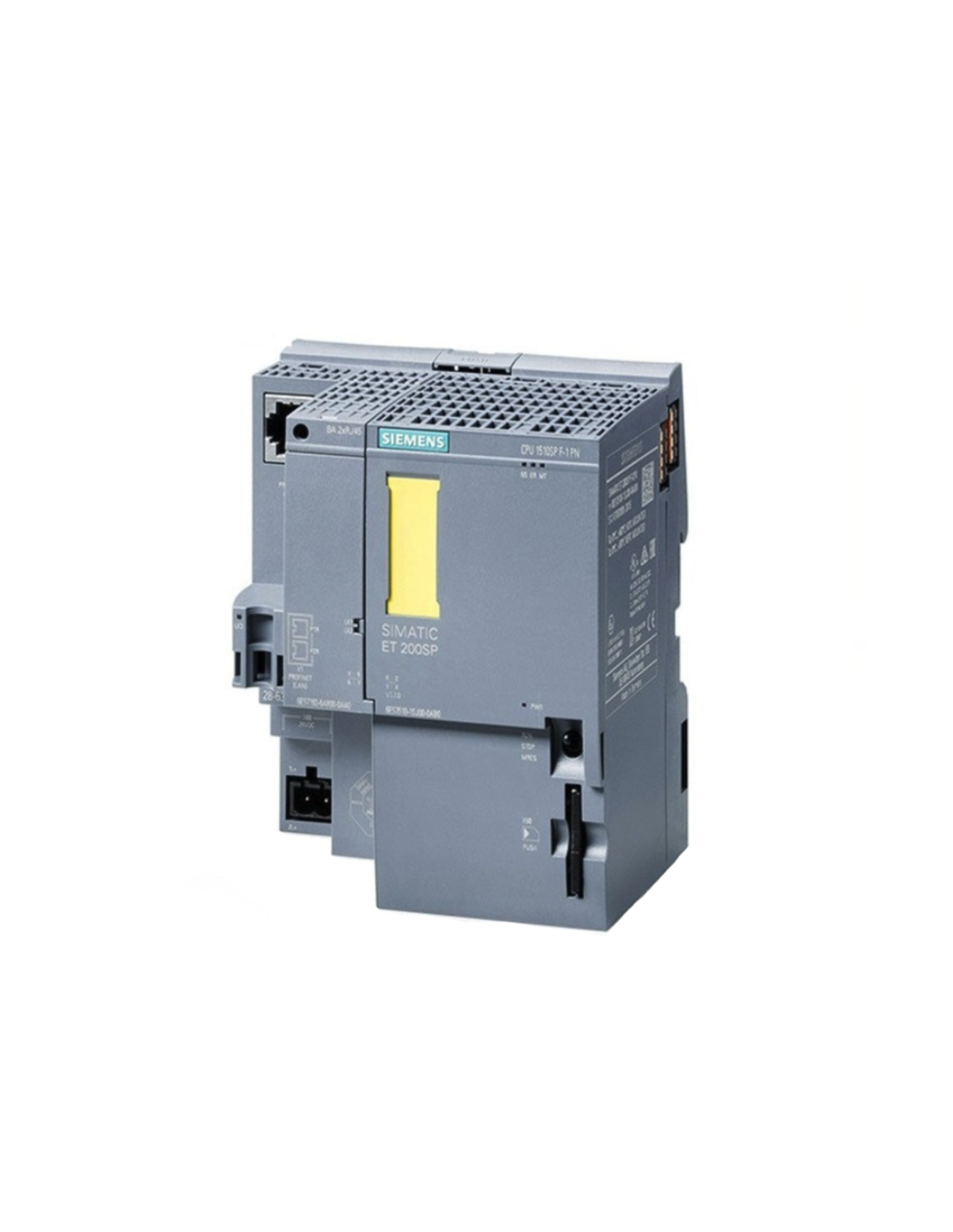

Die Siemens SIMATIC FAIL-SAFE CPU 1510SP F-1 PN – 6ES7510-1SJ01-0AB0 ist eine Einheit für das SIMATIC ET 200SP-System. Es handelt sich um eine kompakte, ausfallsichere Steuerung für dezentrale Stationen, die die Funktionen einer Standard-SPS mit der Unterstützung von Sicherheitsanwendungen vereint. In dieser Version verfügt die CPU-Einheit über einen Arbeitsspeicher von 150 KB für das Programm und 750 KB für Daten sowie Sicherheitsfunktionen.
Die Einheit ist mit einer PROFINET-IRT-Schnittstelle mit einem 3-Port-Switch ausgestattet, wodurch die Steuerung ohne separaten Kommunikationsprozessor in ein industrielles Netzwerk eingebunden werden kann. Die CPU-Steuerung erfordert den Einsatz einer SIMATIC-Speicherkarte, und für die Ports 1 und 2 ist zudem ein entsprechender BusAdapter erforderlich. Diese Architektur ermöglicht eine flexible Anpassung der Netzwerkanbindung an die jeweilige Anwendung.
Das Modell CPU 1510SP F-1 PN gehört zur Gruppe der ET 200SP-Steuerungen mit Sicherheitsfunktionen und kann daher sowohl Standardsteuerungsaufgaben als auch Fail-Safe-Funktionen in einem Gerät ausführen. Die Einheit ermöglicht den Aufbau einer kompakten dezentralen Station, in der Steuerung, Netzwerkkommunikation und Sicherheitsfunktionen auf einer einzigen Hardwareplattform zusammengefasst sind. Die Einheit unterstützt zudem den isochronen Modus im PROFINET-Netzwerk, das Hot-Swapping von Modulen sowie die Identifikationsdaten I&M0 bis I&M3, was die Integration in anspruchsvollere Automatisierungssysteme erleichtert.
Die sicheren ET 200SP-Prozessoren ermöglichen die Verarbeitung eines breiteren Spektrums an Standard- und Sicherheitsprogrammen. Sie sind nach EN 61508 zertifiziert und können in sicherheitsrelevanten Anwendungen bis SIL 3 gemäß IEC 62061 und PL e gemäß ISO 13849 eingesetzt werden. Zur Erhöhung der IT-Sicherheit wurde ein Passwortschutz für die F-Konfiguration und das F-Programm eingerichtet. Die Zentraleinheiten können als PROFINET-IO-Steuerungen oder als dezentrale Intelligenz in der PROFINET-I-Device-Technologie eingesetzt werden. Die dezentralen Steuerungen eignen sich aufgrund ihrer kompakten Bauweise besonders für die Serienfertigung und lassen sich problemlos direkt an der Maschine anbringen. Die Verteilung der Intelligenz vom zentralen Schaltschrank auf Steuerungen an den einzelnen Stationen erhöht die Anlagenverfügbarkeit erheblich, und Störungen an einer Station können ohne unerwünschte Ausfallzeiten der gesamten Anlage behoben werden. Dank der I-Device-Funktionalität erfolgt der Einsatz mit einem übergeordneten Prozessor genau wie bei der Verwendung eines Standard-Schnittstellenmoduls.
Die Prozessoren verfügen über dieselben Funktionen wie die CPU 1511 / CPU 1513 aus der S7-1500-Steuerungsfamilie. Dazu gehören beispielsweise die integrierte Trace-Funktion, die integrierte Systemdiagnose, integrierte Sicherheitsfunktionen, ein Webserver oder die vollständige symbolische Programmierung. Die ET 200SP-Station zeichnet sich durch eine hohe Störfestigkeit gegenüber konstruktionsbedingten Störungen aus, was auf die kurzen Signalkabel zurückzuführen ist. Die CPUs unterstützen zusätzliche Funktionen wie PROFIenergy, den isochronen Modus, die Konfigurationsprüfung (Optionenverwaltung) und den DP-Master. Mit der SIMATIC ET 200SP lässt sich der Platz im Schaltschrank selbst effizienter nutzen.
Das System ist etwa 50 % schmaler als vergleichbare dezentrale Peripheriegeräte, hat eine Höhe von etwa 115 Millimetern und bietet Platz für 16 Kanäle mit Ein-Leiter-Anschluss (ohne AUX-Klemmen). Bei Verwendung einer 3-Leiter-Verbindung beträgt die Höhe 140 mm für 8 Kanäle. Dank der 3 integrierten Ethernet-Ports lassen sich die Anschlussadapter mithilfe von Busadaptern flexibel auswählen. Die Zentralgeräte 151xSP lassen sich sowohl mit Standardmodulen des Typs ET 200SP als auch dezentral über PROFINET mit beliebigen ET 200-Systemen erweitern.
Die CPU wird mit 24 V DC betrieben, hat eine Stromaufnahme von 0,6 A (maximal 0,9 A) und eine typische Verlustleistung von 5,6 W. Die Ausführungszeit für eine Bitoperation beträgt 72 ns. Aufgrund ihrer Konstruktion ist die CPU für den Einbau in ein ET 200SP-System vorgesehen; es handelt sich daher nicht um eine klassische S7-1500-Rack-CPU, sondern um eine Zentraleinheit für die dezentrale Peripherie dieser Produktfamilie.
