Kommunikationsmodule erweitern den Umfang der gesamten Kommunikationsmöglichkeiten durch zusätzliche Funktionen und Schnittstellen.

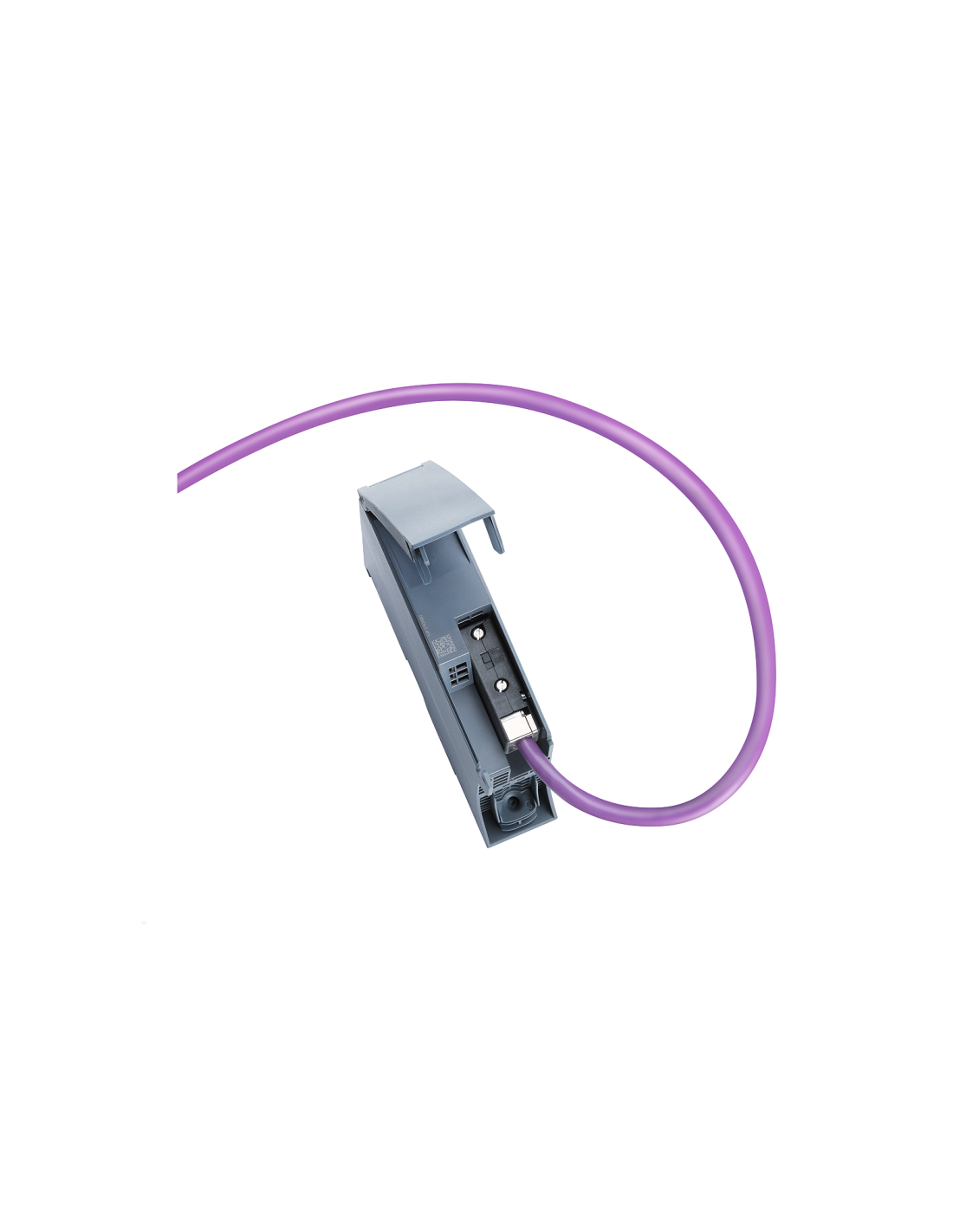

Das Kommunikationsmodul CM 1542-5 Siemens SIMATIC S7-1500 – 6GK7542-5DX00-0XE0 wurde für den Anschluss der Station an das PROFIBUS-DP-Netzwerk entwickelt. Das Modul verfügt über eine PROFIBUS-Schnittstelle in D-Sub-/RS485-Ausführung und unterstützt Übertragungsraten von 9,6 kbit/s bis 12 Mbit/s. Konstruktiv handelt es sich um ein kompaktes Modul für den Einbau in ein S7-1500-Rack auf der Montageschiene dieser Baureihe.
Das Modul CM 1542-5 – 6GK7542-5DX00-0XE0 erweitert die S7-1500-Station um eine PROFIBUS-Kommunikation, die unabhängig von den Standard-CPU-Schnittstellen erfolgt. Das Modul kann entweder als DP-Master der Klasse 1 oder als DP-Slave betrieben werden, unterstützt jedoch nicht beide Modi gleichzeitig. Im Master-Modus werden DP-V0 und DP-V1, der direkte Datenaustausch zwischen Slaves sowie die Funktionen SYNC/FREEZE unterstützt. Das Modul realisiert außerdem FDL, S7-Kommunikation, PG/OP-Kommunikation, das Routing von Datensätzen zu Feldgeräten sowie die Zeitsynchronisation im PROFIBUS als Time-Master oder Time-Slave.
Das Modul unterstützt bis zu 125 DP-Slave-Geräte mit einem maximalen Bereich von 8 KB Eingängen und 8 KB Ausgängen für alle Slaves, bei maximal 244 Byte Eingängen und 244 Byte Ausgängen pro einzelnem Slave. Im Bereich der Verbindungen sind insgesamt bis zu 48 S7- und FDL-Verbindungen vorgesehen, davon bis zu 48 S7-Verbindungen und bis zu 30 FDL-Verbindungen. Bei Nutzung der PG/HMI-Funktion oder des Datensatz-Routings müssen die Verbindungsressourcen bereits in der Konfigurationsphase entsprechend reserviert werden.
Das Modul wird über den 15-V-Backplane-Bus der S7-1500-Station mit Strom versorgt. Die typische Stromaufnahme beträgt 200 mA, die typische Verlustleistung 3 W. Das Gehäuse hat die Schutzart IP20, ein Gewicht von ca. 400 g und Abmessungen von 35 × 147 × 129 mm. Die zulässige Betriebstemperatur beträgt 0...60 °C bei horizontaler Montage und 0...40 °C bei vertikaler Montage, die Lager- und Transporttemperatur -40...70 °C. Auf der Vorderseite befinden sich die LEDs RUN/STOP, ERROR und MAINT, und die Diagnose des Moduls ist auch über die Web-Diagnose der CPU möglich.
